Fermer le coin

Esquisse > Usiner > Rogner > Ferme coin intérieur

Cette fonction permet de connecter entre elles deux lignes-éléments d'une esquisse par un angle. Les lignes-éléments seront par la même occasion allongées ou raccourcies.

Déplacez le curseur à proximité de l'angle à créer. Veuillez noter que HiCAD cherche automatiquement les lignes-éléments les plus proches en fonction de la position actuelle du curseur et tente cela alors en fermant l'angle. Si une connexion est possible, un aperçu du coin formé s'affiche alors.

Par un clic gauche, le coin est appliqué à l'esquisse. La fonction reste active, ce qui signifie que vous pouvez continuer de connecter d'autres lignes-éléments. Vous pouvez mettre fin à la fonction par un clic du milieu de la souris.

Vous avez, en outre, la possibilité, pendant le processus de sélection, par un clic droit de la souris d'accéder à un menu contextuel avec d'autres options de sélection :

	Sélectionner coin, via 2 lignes Vous pouvez ici déterminer le coin en sélectionnant deux lignes (côtés) du coin.
	Annuler Met fin à la fonction.

Un exemple :

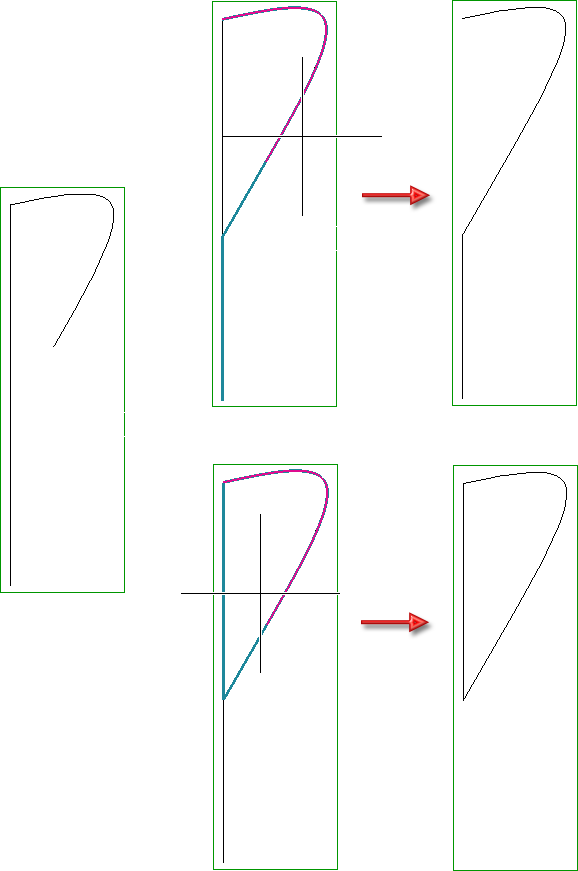

À gauche : esquisse d'origine ; Au milieu : position du curseur au moment de sélectionner la ligne à proximité du coin ; À droite : résultat
