WinIso

Enveloppes de bâtiment > Interfaces > WinISO

WinIso2D est un logiciel de calcul de flux de chaleur et isothermique de la société allemande Sommer Informatik GmbH. Les fonctions WinIso2D intégrées à HiCAD assistent l'utilisateur à la création de données pour le calcul WinIso à partir d'une scène de HiCAD. Seules les versions à partir de WinIso2D Standard Version 7.62 sont prises en charge.

Vous disposez dans le menu WinIso des fonctions suivantes :

Créer un élément WinIso2D

Cette fonction détermine la zone de calcul WinIso en dessinant un rectangle dans la vue en coupe.

Vous devez donc disposer au préalable d'une vue en coupe sur la scène !

Zone transparente

À l'aide de cette fonction, vous déterminez une zone transparente qui définit les espaces occupés par les fenêtres et les vitrages. Pour spécifier une zone transparente (pour plus de détails, reportez-vous à l'aide WinIso), sélectionnez tout d'abord une arête parallèle à la zone transparente. Indiquez ensuite un point initial et final. Les zones transparentes sont représentées sous forme d'arêtes dans l'élément WinIso2D.

L'exécution de cette fonction est optionnelle.

Distance pour valeur Ug

À l'aide de cette fonction, vous définissez la distance déterminant le coefficient de transfert thermique (valeur Ug) d'un vitrage (pour plus de détails, reportez-vous à l'aide WinIso).

Pour définir une distance pour la valeur Ug, sélectionnez tout d'abord une arête parallèle à la vitre. Indiquez ensuite un point initial et final sur le côté intérieur et extérieur du vitrage. Les distances pour la définition de la valeur Ug sont représentées sous forme d'arêtes dans l'élément WinIso2D.

L'exécution de cette fonction est optionnelle.

Export

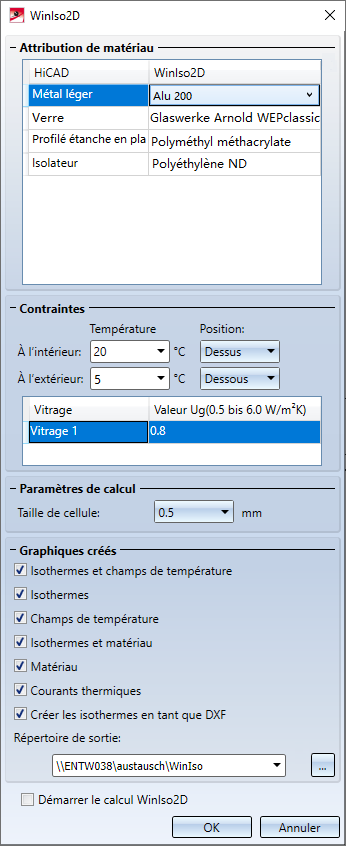

Cette fonction démarre l'exportation de l'élément WinIso2D. Pour cela, la fenêtre de dialogue ci-dessous s'ouvre :

  • Attribution de matériau
    Attribuez ici les désignations de matériaux WinIso aux désignations de matériaux HiCAD.
  • Contraintes
    Vous pouvez ici spécifier la température et la position (séparément pour l'intérieur et l'extérieur). Les points médians des arêtes sélectionnées (haut, bas, gauche, droite) du rectangle du pourtour seront transférés à WinIso2D comme points de référence pour la température intérieure et extérieure.

  • Paramètres de calcul
    Taille des cellules pour le calcul WinIso.

  • Graphiques créés
    Détermine quels fichiers de sortie doit créer WinIso. Les noms des fichiers de sortie ont été prédéfinis par WinIso (cf. la description WinIso).

  • Répertoire de sortie
    Indiquez ici le lieu de stockage des fichiers de sortie.

  • Démarrer le calcul WinIso2D
    Si cette case est cochée, le calcul WinIso commencera immédiatement après un clic sur OK. HiCAD utilisera alors la ligne de commande pour l'appel du calcul WinIso2D indiqué dans la configuration (cf. les Remarques ci-dessous).



Veuillez prendre connaissance de la procédure décrite ci-dessous.



Comment procéder :

  1. Déterminer une vue en coupe
    Créez une nouvelle vue en coupe au moyen de la fonction Vues > Nouveau > Coupe . L'option Surface de coupe uniquement doit avoir été cochée !

  2. Créer un élément WinIso2D
    Activez la fonction Créer un élément WinIso2D et dessinez un rectangle sur la vue en coupe. Celui-ci détermine la zone pour le calcul WinIso.

  3. Modifier l'élément WinIso2D dans HiCAD
    Après avoir créé l'élément WinIso 2-D dans le dessin, les lignes sont triées et disposées séparément sur différentes couches selon les matériaux. Les couches porteront les désignations de matériaux des corps d'origine représentés dans la vue en coupe. L'élément WinIso 2-D peut maintenant être amélioré grâce aux fonctions


  1. Export
    Pour démarrer l'exportation, activez la fonction Exporter un élément WinIso2D .



Les résultats sont déposés comme fichiers BMP dans le répertoire choisi, les isothermes peuvent être générés sous forme de fichiers DXF :

IT_result.bmp Isothermes et champs thermiques
I2_result.bmp Isothermes
T_result.bmp Champs thermiques
I_result.bmp Isothermes et matériaux
M_result.bmp Matériaux
W_result.bmp Flux de chaleur
Iso.dxf Isothermes comme DXF



Remarques :

Des paramètres avancés pour l'interface WinIso2D peuvent être spécifiés dans le Gestionnaire de Configuration sous HiCAD > Configuration active (Configuration de base) > Interfaces > WinIso2D.

Sous Adressage, vous pouvez spécifier la commande d'appel du calcul WinIso ("[chemin du dossier d'installation WinIso]\winsio.exe /Auto 0 <filename>"), et sous Fichier de matériau le chemin et le nom du fichier de matériau WinIso (.csv).
