VRML

Scène > Enregistrer/Imprimer > Enreg. sous > Formats 3D (STEP, IFC, PDF 3D...)

VRML sont les initiales de Virtual Reality Modeling Language et désigne dans l'Internet un standard 3D du World Wide Web qui possède déjà le soutien de sociétés comme Microsoft et Netscape. Les fichiers 3D de HiCAD peuvent ainsi être chargés directement par des utilisateurs de l'Internet et observés sous différentes vues.

L'interface VRML de HiCAD crée un fichier WRL. Celui-ci peut être vu directement dans le navigateur Internet lorsqu'un plugin correspondant y est installé (par exemple Cosmo-Player et le lecteur de Blaxxun). Une fois le lecteur installé, le fichier WRL sera alors, dès son ouverture, lancé automatiquement dans le navigateur Internet.

Après le lancement de la fonction, sélectionnez le format de fichier VRML (*.wrl).

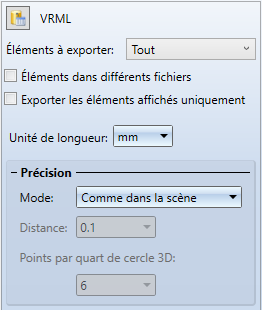

Dans la partie droite de la fenêtre, vous pouvez procéder à différents paramétrages pour votre exportation.

Ces paramètres peuvent être prédéfinis dans le Gestionnaire de Configuration ISD sous Interfaces > Interfaces 3D générales, ainsi que Interfaces > VRML. Vous pouvez charger ces paramètres en cliquant sur le symbole .

Paramètres	Effet
Éléments dans différents fichiers	Déterminez ici si chaque nœud de la structure de la scène devra être sauvegardé comme fichier séparé ou non. Le nom de fichier que vous aurez choisi sera complété automatiquement par une numérotation séquentielle.
Exporter les éléments affichés uniquement	Si cette case est cochée, seuls les éléments qui sont visibles dans la vue active sont exportés.
Unité de longueur	mm, cm, m ou inch (pouce).
Mode	Sous Précision, vous pouvez déterminer un Mode pour l'approximation polyédrique : Points par quart de cercle : Saisissez le nombre de points de polygone (au moins 2). Le paramètre par défaut est 6. Via tolérance de distance : Saisissez sous Distance une tolérance (0,1 par défaut). Via tolérance de distance avec nombre maximal : Saisissez sous Distance une tolérance, et sous Points par quart de cercle 3D la valeur maximale. Via tolérance de distance avec nombre minimal : Saisissez sous Distance une tolérance, et sous Points par quart de cercle 3D la valeur minimale.
Points par quart de cercle 3D
Distance

Procédez au paramétrage de votre choix et indiquez le chemin et le nom du fichier d'exportation. Lorsque vous quittez la fenêtre avec OK, le fichier VRML est généré avec les paramètres définis.

Hormis les plugins indiqués ci-dessus, il en existe plusieurs autres. Lesquels et parmi ceux-ci ceux qui sont des logiciels libres peuvent être trouvés sur Internet. Les plugins ne font pas partie de HiCAD et ne sont pas fournis par ISD.
