Éléments de calepinage ALUCOBOND®
Une interface avec le département de fabrication peut être créée dans HiCAD avec les procédés de perte au pli spécifiques à ALUCOBOND® et peuvent être transférées de manière entièrement automatique au dispositif de fabrication CNC (voir l'aide sur l'Usinage de la tôle).
Éléments de calepinage ALUCOBOND®

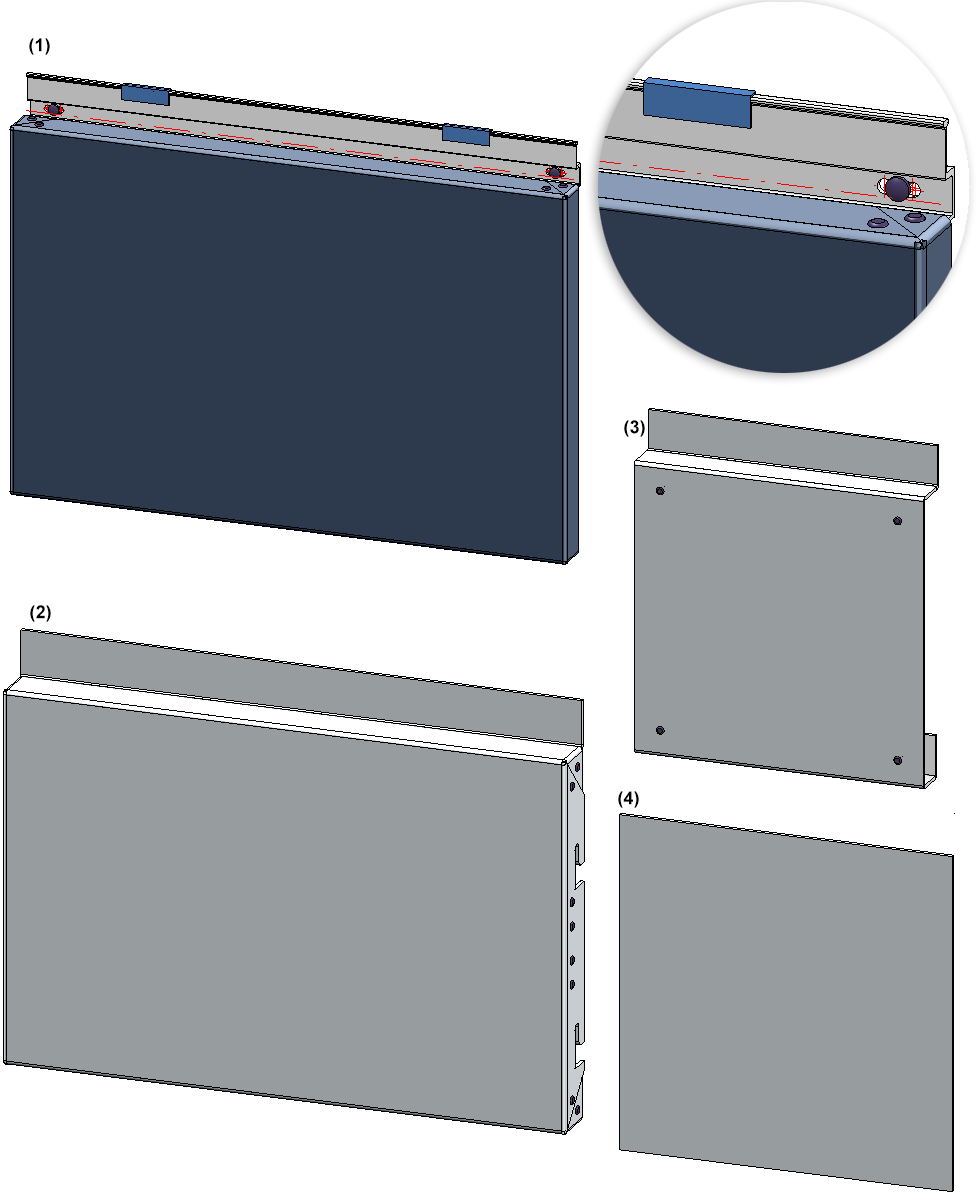

Éléments de calepinage ALUCOBOND® : (1) Cassette SZ 20, (2) suspendu, (3) riveté, (4) collé
À savoir :

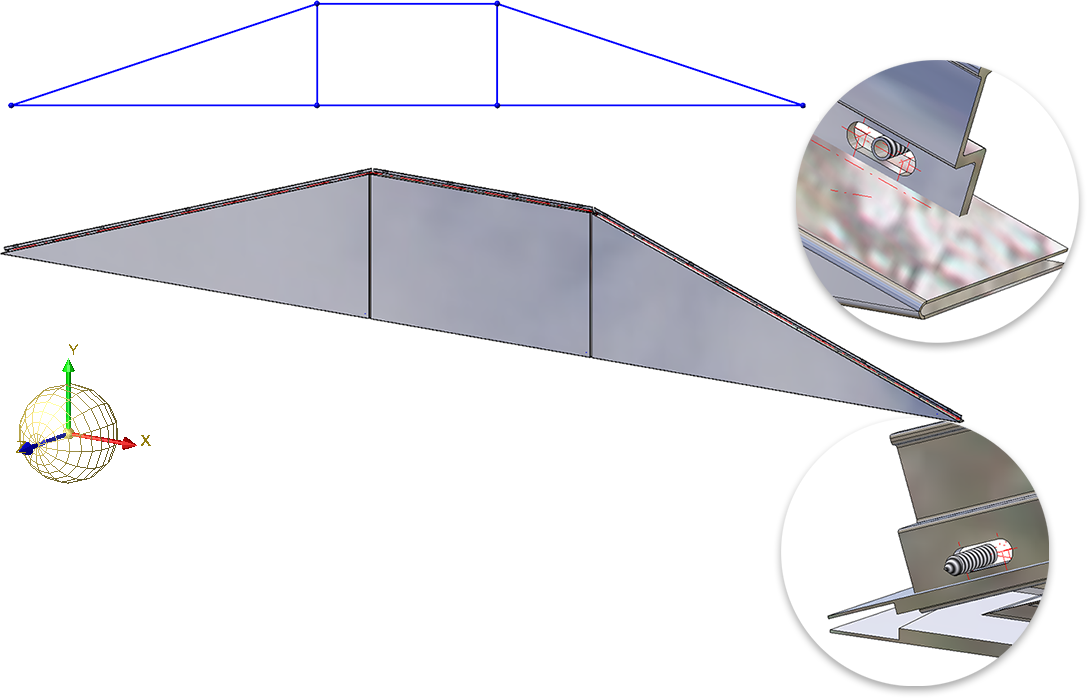

- Les cassettes ALUCOBOND® SZ 20 peuvent être posées, avec la variante Cassette ALUCOBOND® SZ 20 (avec accessoires) , sur des zones d'esquisse quadrangulaires, comme des parallélogrammes ou des trapèzes. Des cassettes biseautées sont ainsi également possibles. En outre, le calepinage sur des zones triangulaires est aussi possible. Pour la pose sur des surfaces de calepinage de 5 à 8 côtés, vous disposez de la variante ALUCOBOND® SZ 20 Polygon (3-8).
- Les cassettes collées et rivetées ALUCOBOND® peuvent être posées sur n'importe quelles zones d'esquisse quadrangulaires et polygonales.
- Les cassettes suspendues ALUCOBOND®, avec la variante ALUCOBOND® suspendu, ne peuvent être posées que sur des zones d'esquisse rectangulaires. Pour la pose sur des surfaces de calepinage de 5 à 8 côtés, vous disposez de la variante ALUCOBOND® suspendu Polygon (5-8).

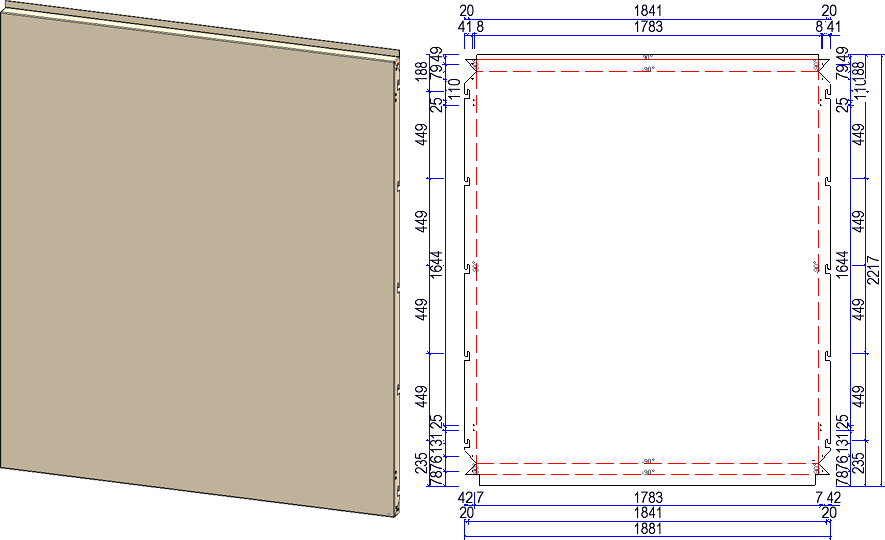

- Pour les tôles avec agrafes, par exemple les cassettes suspendues ALUCOBOND®, la position des agrafes lors d'une dérivation de dessin ne sera cotée que si la case Usinages est cochée dans les Paramètres pour les développés de tôle. Les agrafes ne seront alors cotées que si sous Paramètres avancés > Représentation avancée la case Représentation planaire pour outils de formage N'EST PAS COCHÉE. Les points initial et final de l'agrafe seront pris en compte dans la cotation du contour extérieur.
Nota bene :
Les éléments de calepinage à votre disposition dépendent de la licence du logiciel HiCAD que vous utilisez. À titre d'exemple, si vous voulez utiliser des cassettes ALUCOBOND®, vous avez besoin de HiCAD ALUCOBOND® Suite ou du module Calepinage d'élément + le Paquet de pièces standardisées Cassettes ALUCOBOND®.

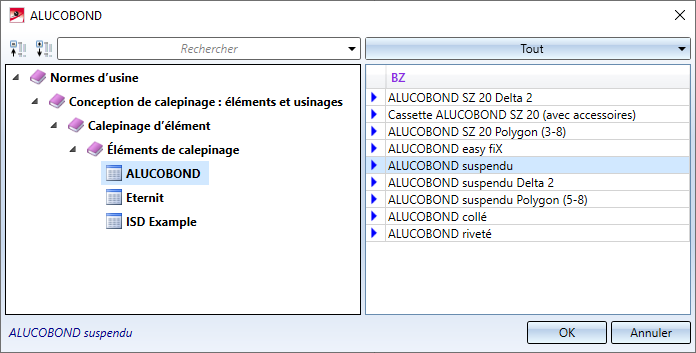

Les éléments de calepinage ALUCOBOND sont stockés dans le catalogue sous Normes d'usine > Conception de calepinage : éléments et usinages > Calepinage d'élément > Éléments de calepinage > ALUCOBOND.
En fonction de l'élément de calepinage choisi, les fenêtres de dialogue suivantes seront différentes.
- Cassettes ALUCOBOND® SZ 20 (avec accessoires)
- ALUCOBOND® SZ 20 Polygon (3-8)
- ALUCOBOND® riveté
- ALUCOBOND® collé
- ALUCOBOND® suspendu
- ALUCOBOND® suspendu Polygon (5-8)
- Cassettes ALUCOBOND® SZ 20 Delta 2
- ALUCOBOND® suspendu Delta 2
