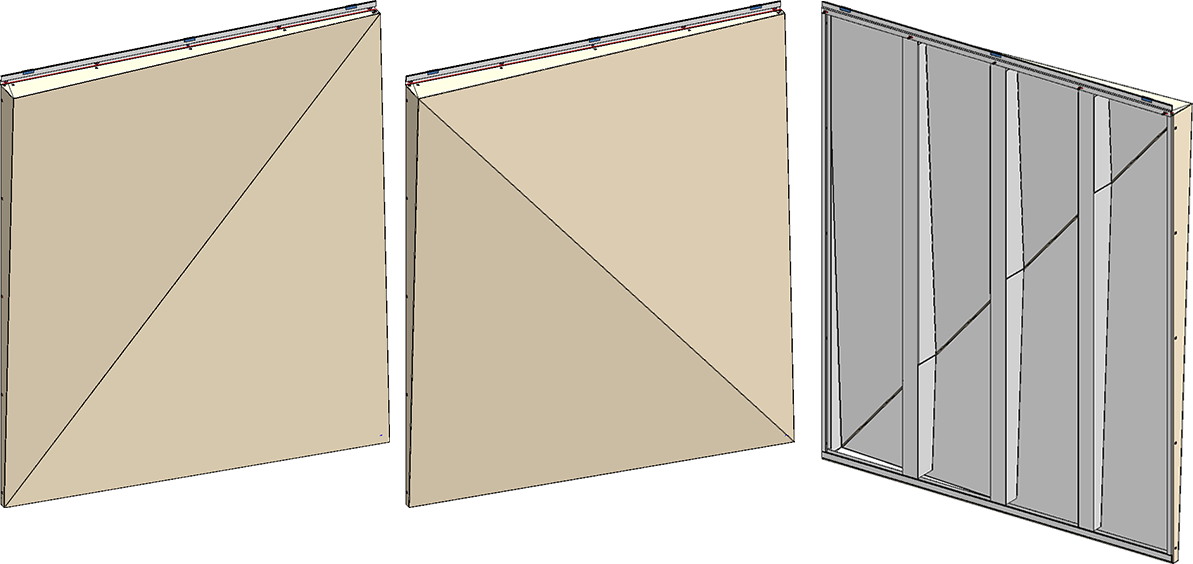

ALUCOBOND® - Cassettes Delta 2 SZ 20

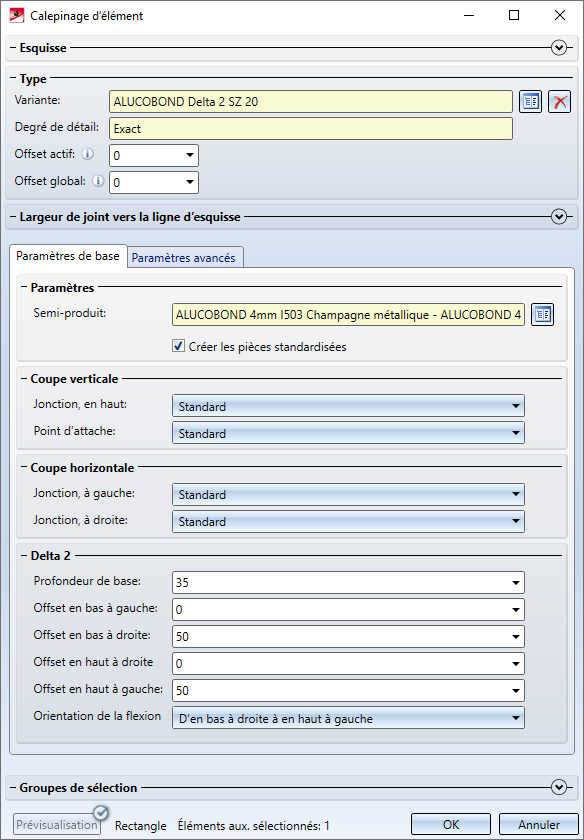

Paramètres de base
Dans cet onglet, vous sélectionnez le semi-produit de votre choix, ainsi que les paramètres pour la jonction en haut, à sa base, à gauche et à droite. Par ailleurs, vous pouvez ici choisir si les pièces standardisées (pour la fixation) devront être insérées ou non. Par défaut, les pièces standardisées devront être créées, la case correspondante est donc cochée. En décochant la case, les pièces standardisées ne seront pas incluses dans la nomenclature.
Dans l'encart de la fenêtre Delta 2, spécifiez les données de la surface biseautée.
Le fonctionnement de la fenêtre de dialogue est dans son principe identique à celui des autres cassettes ALUCOBOND®. Les types de jonction disponibles sont uniquement Standard et Sans rabats.

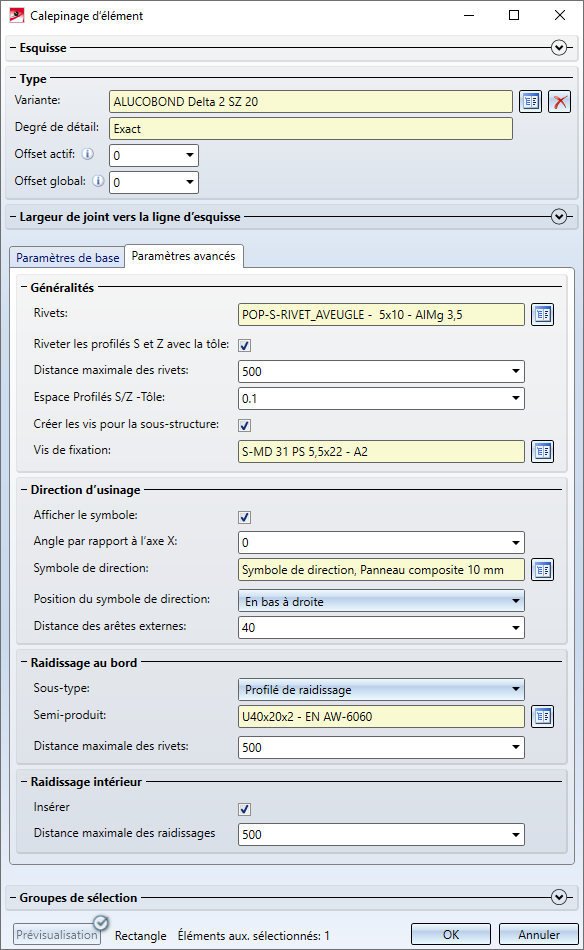

Paramètres avancés
Dans cet onglet, vous spécifiez les usinages pour les profilés de suspension et de raidissage.
- Sous Généralités, vous sélectionnez les rivets et les vis pour la fixation des profilés sur la tôle.
Si les profilés en S et en Z (profilés de suspension) doivent être rivetés avec la tôle, cochez alors la case correspondante et déterminez la distance maximale des rivets.
En cochant la case correspondante, vous pouvez spécifier si des vis doivent être créées pour la sous-structure.
Si une coupe d'onglet doit être représentée dans le développé de tôle avec arête de fraisage, cochez alors la case correspondante.
- En cochant la case Direction d'usinage et en saisissant un angle, il est possible de spécifier la direction de la texture des tôles. Par ailleurs, vous pouvez sélectionner le symbole de direction et la position du symbole, ainsi que la distance par rapport aux arêtes extérieures de la tôle.
- Spécifiez sous Raidissage au bord / Raidissage intérieur quels profilés de raidissage devront être insérés. Notez que les profilés de raidissage ne sont possibles à l'intérieur que si la case Riveter les profilés S et Z avec la tôle est décochée. Sélectionnez pour chacun le rivet et déterminez la distance maximale des rivets ou des raidissages. Les profilés de raidissage intérieurs seront répartis régulièrement en fonction de la distance maximale.
Les profilés de raidissage seront toujours rivetés avec la tôle.
À la place de profilés de raidissage au bord, il est également possible de plié le matériau en double. Vous disposez pour cela de la liste de choix Sous-type de l'option Double repli.
