ALUCOBOND® SZ 20 Polygon (3-8)
Cette variante permet de poser des cassettes ALUCOBOND® SZ 20 sur des polygones de 3 à 8 côtés. Il est à noter ici que, à la différence de la variante Cassette ALUCOBOND® SZ 20 (avec accessoires), vous pouvez ici configurer individuellement comment devront être usinés chacune des arêtes de la surface de calepinage, à quels endroits devront être créés des profilés en S et en Z lors du calepinage.
La fenêtre de dialogue dispose deux onglets de paramétrage :

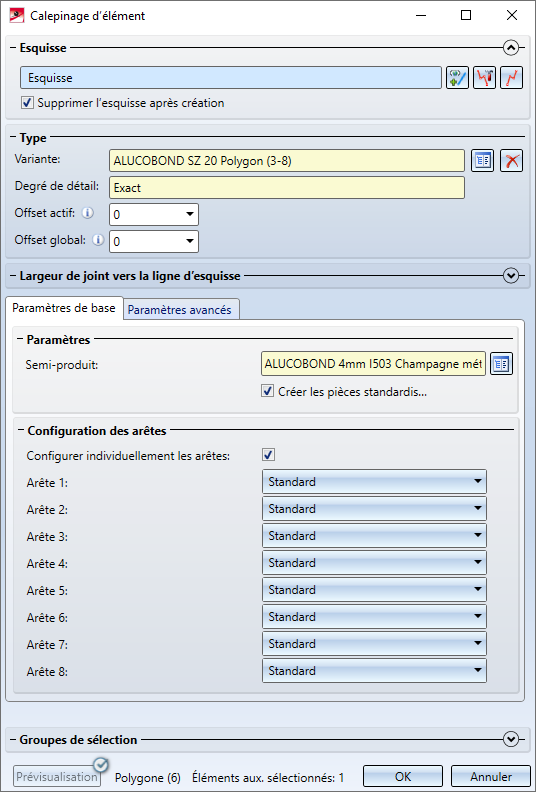

Paramètres de base
Dans cet onglet, vous sélectionnez le semi-produit souhaité et déterminez si des pièces standardisées doivent être intégrées pour la fixation ou non. Le paramétrage par défaut défini par ISD est de générer des pièces standardisées, c'est-à-dire que la case est cochée. Si la case est décochée, les pièces standardisées ne seront pas alors répertoriées dans la nomenclature.
Si vous souhaitez configurer individuellement l'usinage des arêtes, cochez la case correspondante. Vous avez alors le choix de déterminer pour chaque arête du polygone ce qui devra y être créé.
|
Sélection |
Insertion |
|---|---|
|
Standard |
Rabat |
|
44024 |

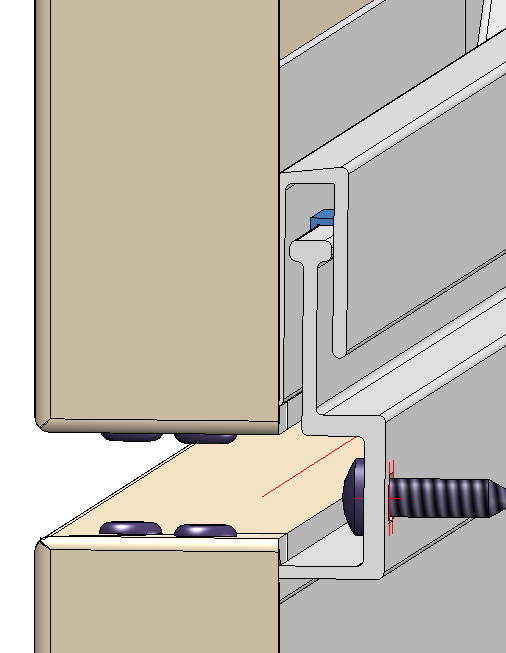

Profilé en S |
|
44025 |
Profilé en Z |
|
Profilé de raidissage |
Profilé en L ou en U de marque FLUTZ |
|
Double repli |
Au lieu d'utiliser des profilés de raidissage sur les bords, il est également possible d'effectuer un double repli du matériau. |
|
Sans rabats |
- |
La valeur par défaut est Standard.
La configuration des arêtes commence toujours en bas à gauche et se poursuit dans le sens des aiguilles d'une montre.

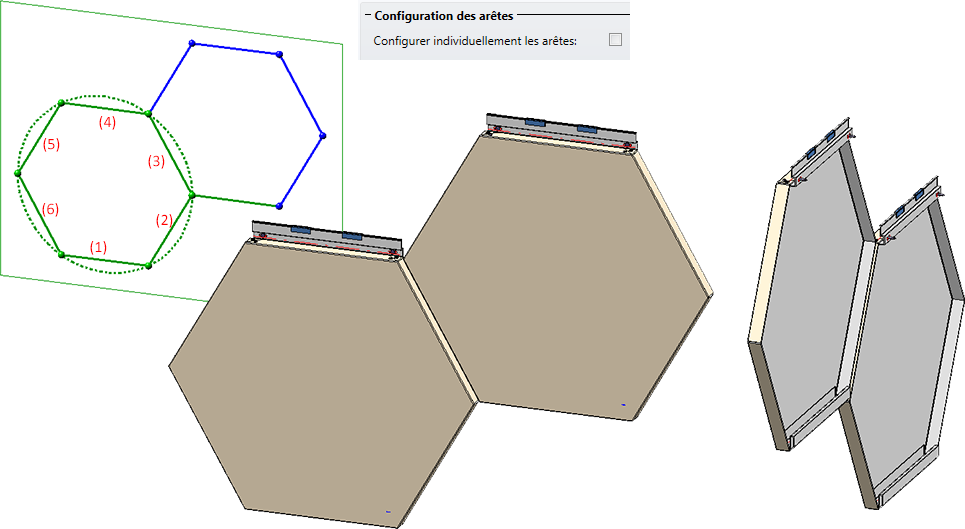

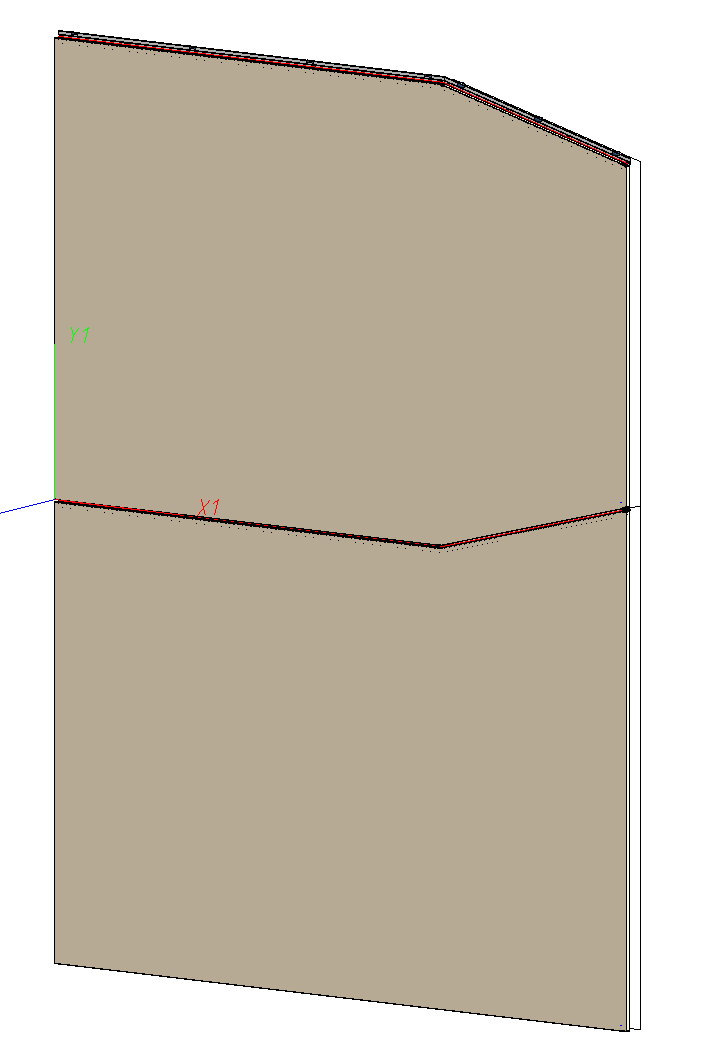

Exemple :
La surface de pose se compose de deux hexagones. Le calepinage s'effectue sans configuration des arêtes.

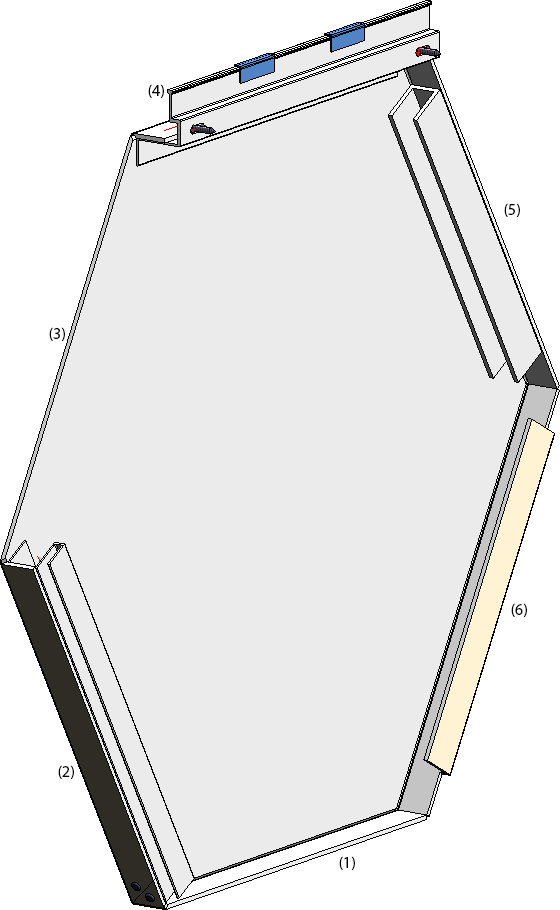

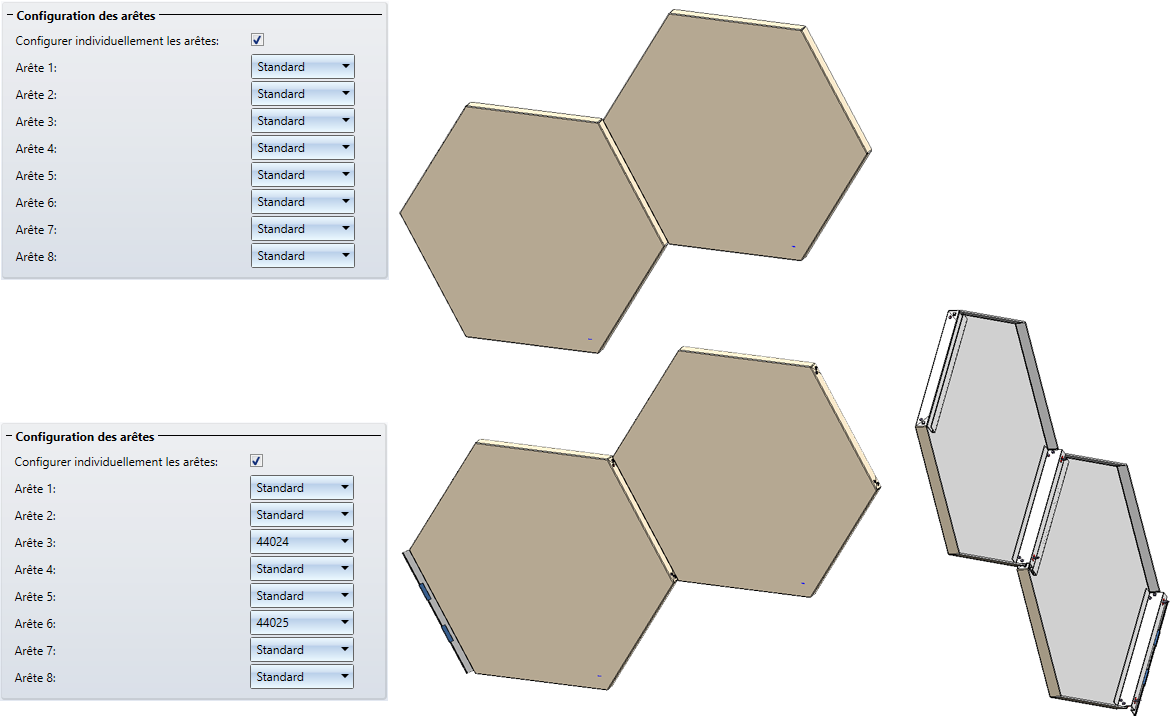

Dans l'illustration suivante, le calepinage est effectué avec configuration des arêtes :
(1) Standard, (2) 44024, (3) Sans rabats, (4) 44025, (5) Profilé de raidissage, (6) Double repli.

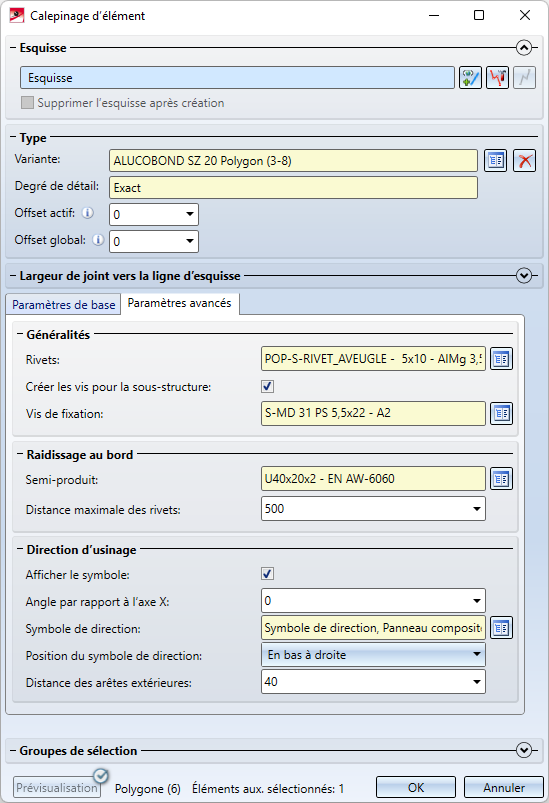

Paramètres avancés
Dans cet onglet, vous définissez les usinages pour les profilés de support.
- Sous Généralités, vous sélectionnez les rivets ou les vis pour la fixation des profilés sur la tôle.
- En cochant la case appropriée, vous pouvez spécifier si des vis doivent être créées pour la sous-structure.
- Si, lors de la Configuration des arêtes, vous avez sélectionné dans l'onglet Paramètres de base l'option Profilé de raidissage, le type de profilé et la distance maximale des rivets pourront être paramétrés ici.
- En cochant la case de la Direction d'usinage et en saisissant un angle, il est possible de déterminer la direction des veinures de la tôle. Par ailleurs, vous pouvez choisir le symbole de la direction et la position du symbole, ainsi que la distance par rapport aux arêtes extérieures de la tôle.
