ALUCOBOND® suspendu
Autre rubrique :
Paramètres de base
Vous sélectionnez ici le semi-produit de votre choix, ainsi que les paramètres pour la jonction en haut, à sa base, à gauche et à droite. Vous pouvez par ailleurs ici choisir si les pièces standardisées (pour la fixation) devront être insérées ou non. Par défaut, les pièces standardisées devront être créées, la case correspondante est donc cochée. En décochant la case, les pièces standardisées ne seront pas incluses dans la nomenclature.

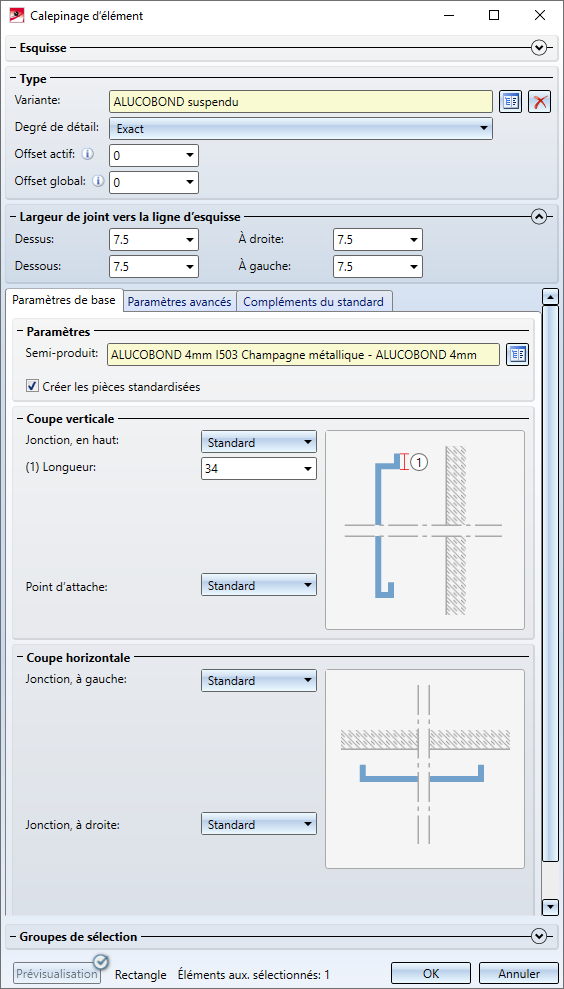

Fenêtre de dialogue ALUCOBOND suspendu - Paramètres de base
Les types de jonction possibles :
|
Coupe verticale |
|||
|
en haut |
|
point d'attache |
|
|
Coupe horizontale |
|||
|
à gauche |
|
à droite |
|
Selon le type de jonction sélectionné, d'autres champs de saisie pourront être affichés.
Si dans la coupe verticale pour la jonction en haut une Jonction de fenêtre est sélectionnée, la jonction peut alors être insérée sans rabat. Pour cela, indiquez simplement comme Longueur de la tôle pliée la valeur 0.
Pour une Jonction d'acrotère, l'insertion peut également être effectuée sans le dernier rabat en indiquant comme Longueur de la tôle pliée la valeur 0.
En indiquant pour une Longueur de la tôle pliée une valeur négative, la tôle pliée sera alors créée dans la direction opposée ("vers le haut" ou "vers le bas").

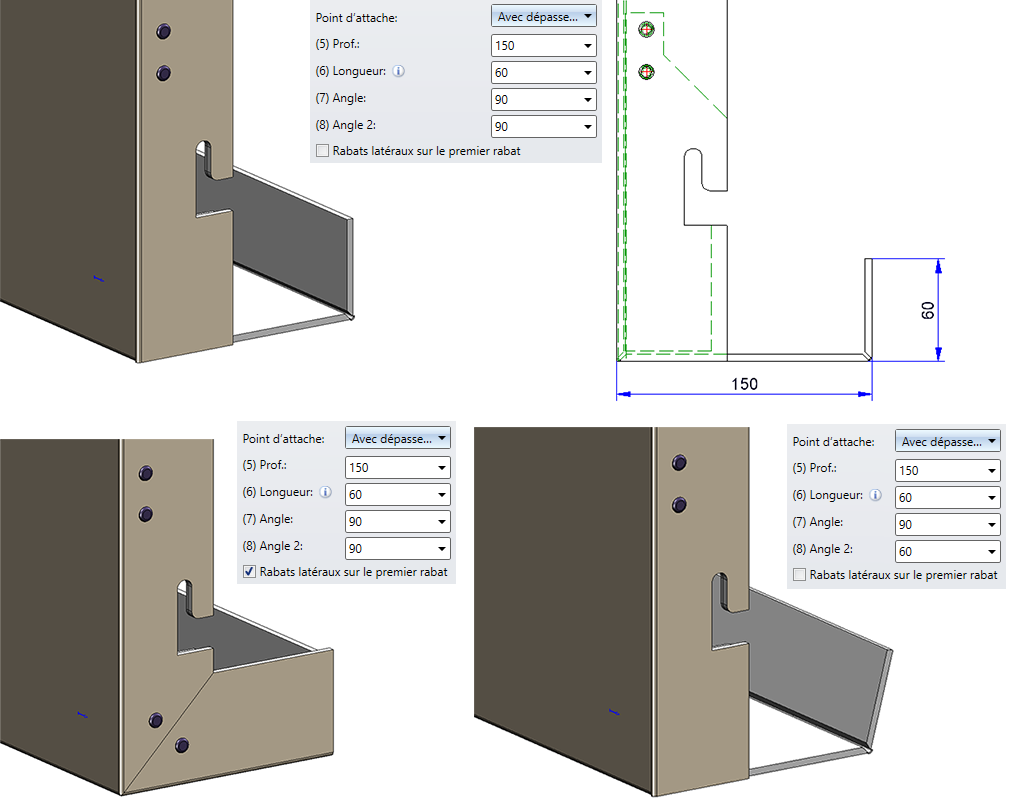

Si pour la jonction au niveau du point d'attache, l'option Avec dépassement est sélectionnée, la Profondeur détermine alors la longueur du premier rabat. La valeur Longueur détermine la longueur du deuxième rabat (en haut/en bas). Si on indique ici la valeur 0, le rabat ne sera alors pas créé. SI c'est une valeur < 0 qui est indiquée, la direction de l'arête du rabat sera alors inversée.
Paramètres avancés
Dans l'onglet des Paramètres avancés, vous spécifiez d'autres paramètres comme
- la profondeur de la cassette,
- la hauteur de la cassette,
- le sous-type (gousset d'angle avec ou sans agrafe, insert de tôle),
- la direction de la texture de la tôle,
- l'usinage pour les profilés de raidissage, ainsi que
- le semi-produit pour l'agrafe (cf. Remarques sur les agrafes),
- les distances des agrafes, ainsi que
- l'inclinaison verticale ou horizontale (uniquement pour l'exécution Standard et Sans rabats).
Vous pouvez encore spécifier que la coupe d'onglet doit être représentée dans le développé de tôle avec arête de fraisage.

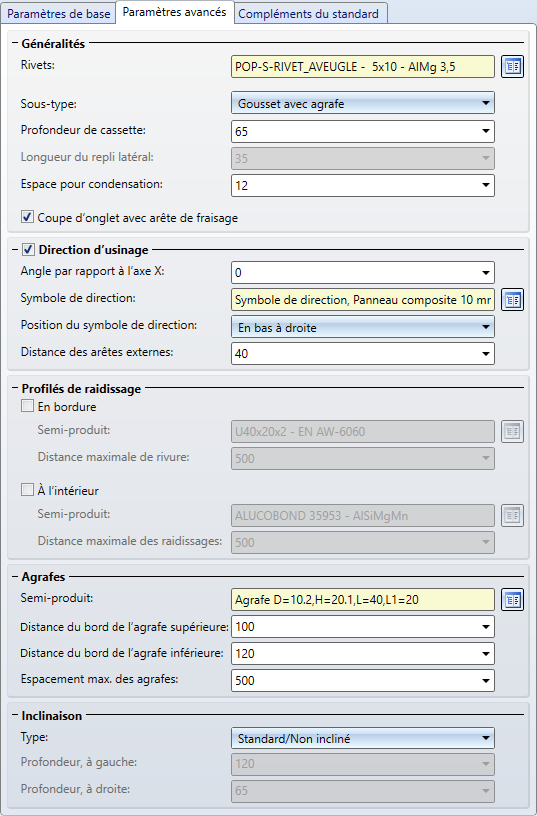

Fenêtre de dialogue ALUCOBOND suspendu - Paramètres avancés

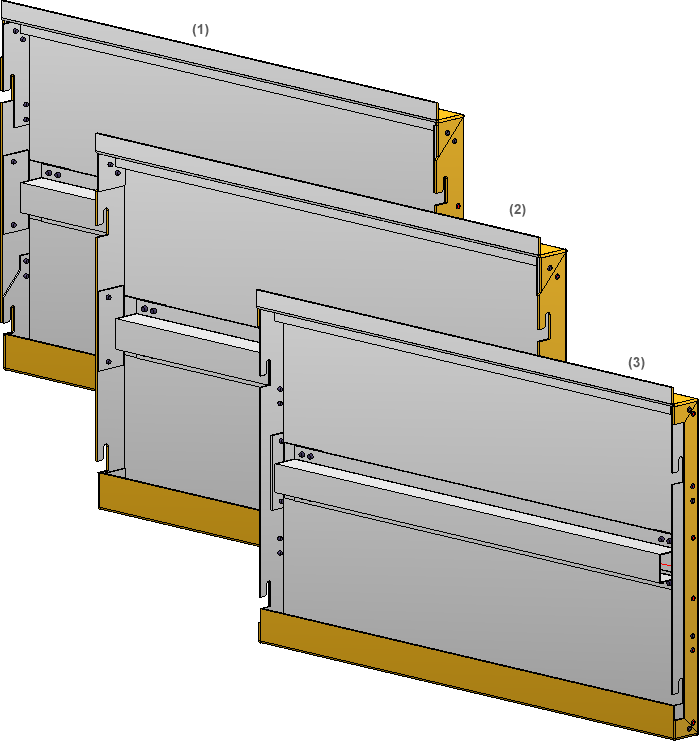

Sous-types : (1) Gousset d'ange avec agrafe, (2) Gousset d'ange sans agrafe, (3) Insert de tôle - à chaque fois avec des profilés de raidissage au bord et à l'intérieur

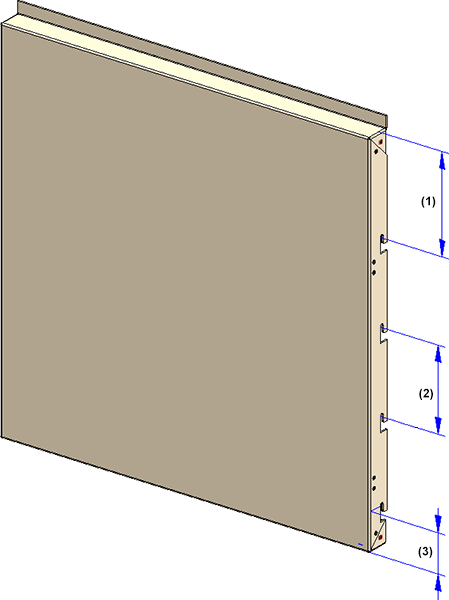

(1) Distance du bord de l'agrafe supérieur, (2) Distance de deux agrafes, (3) Distance du bord de l'agrafe inférieure

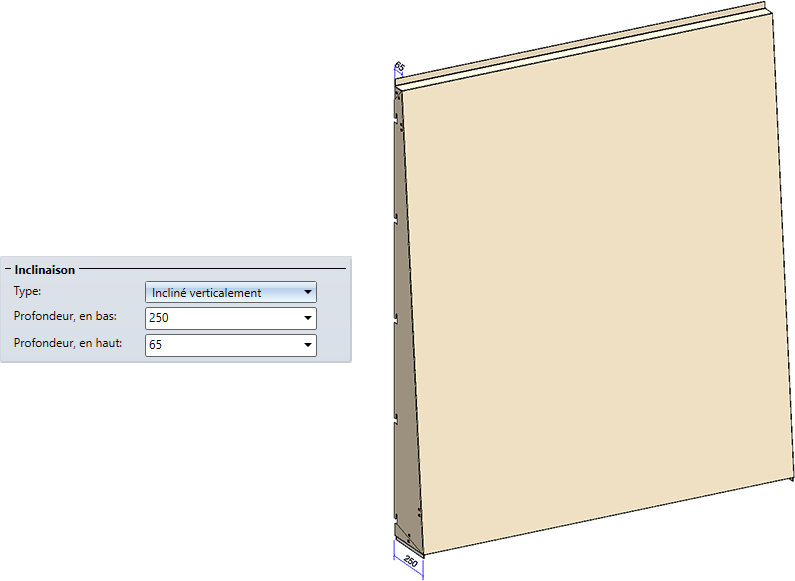

Cassette avec inclinaison verticale

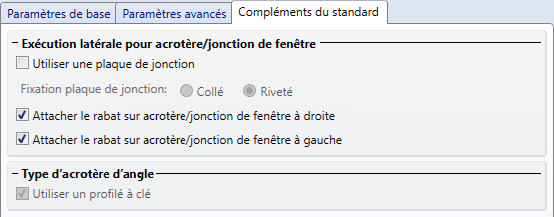

Compléments du standard
Vous avez ici, comme pour les cassettes SZ20, la possibilité de définir d'autres options pour les jonctions d'acrotère.
Remarques sur les agrafes
La hauteur et la largeur des agrafes peuvent être prédéfinies dans les tableaux Agrafes du catalogue Normes d'usine > Perçages modèles. Dans ce tableau, deux codes de données ont été prédéfinis par ISD pouvant servir de base pour spécifier d'autres sous-types.

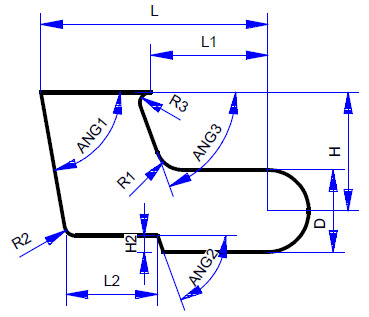

Veuillez noter que sont autorisées seules les agrafes qui sont basées sur l'élément ISD_AGRAFFE_01-Y.KRA, c'est-à-dire les agrafes de type Y-.

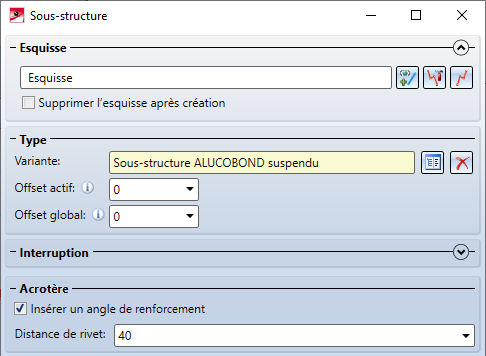

Sous-structure ALUCOBOND® suspendu
Vous disposez également ici d'une sous-structure ALUCOBOND suspendu. Celle-ci peut être, via la fonction Connexion, connectée avec un calepinage d'élément de type ALUCOBOND suspendu dans le but de créer automatiquement les suspensions.

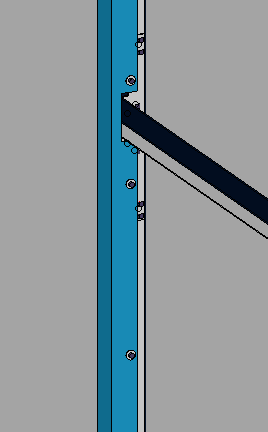

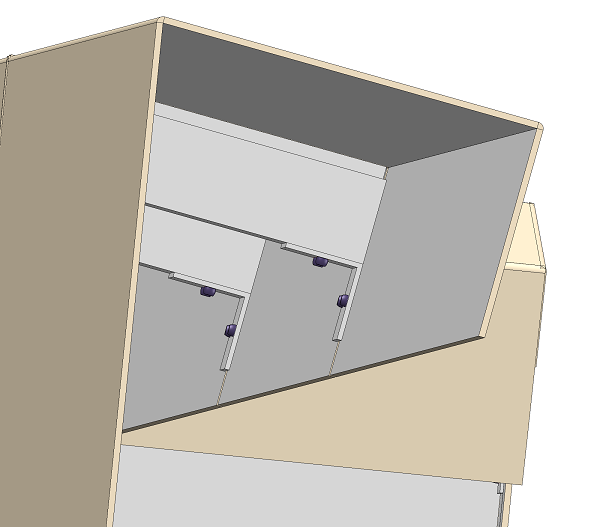

L'option Insérer un angle de renforcement a un effet si la sous-structure est connectée dans un calepinage d'élément avec les éléments d'une jonction Acrotère long. Dans ce cas, la sous-structure est connectée avec le rabat d'acrotère arrière via un angle et rivetée :
