ALUCOBOND® suspendu Polygon (5-8)

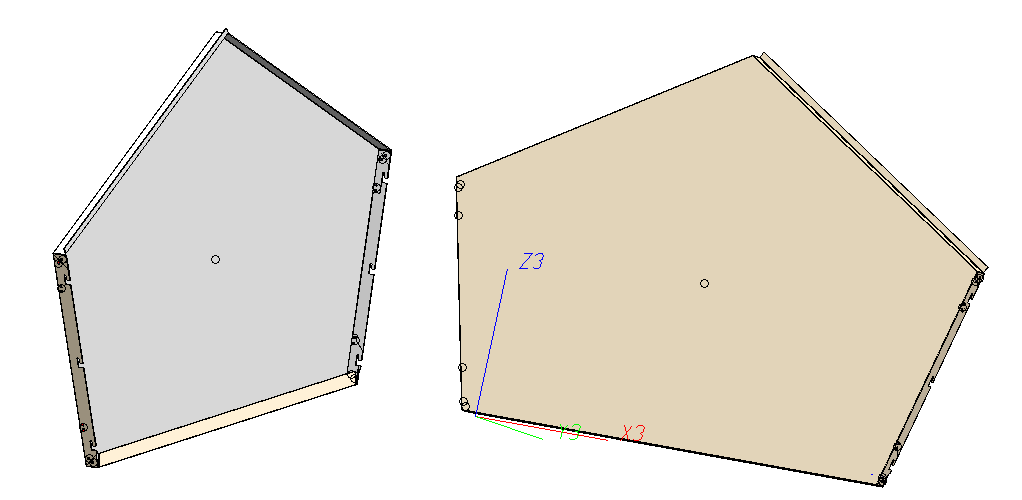

Cette variante permet de poser des cassettes ALUCOBOND® suspendus sur des polygones de 5 à 8 côtés.
La fenêtre de dialogue dispose de deux onglets de paramétrage :

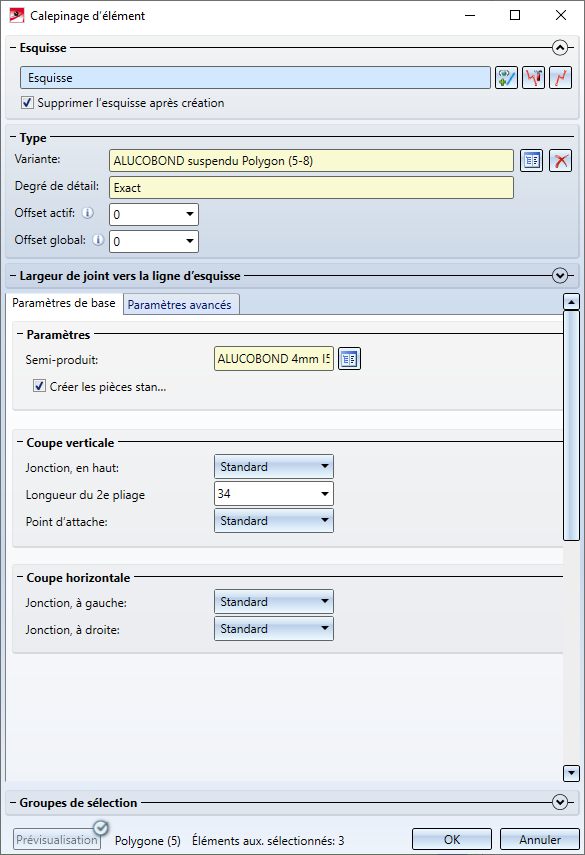

Paramètres de base
Dans cet onglet, vous sélectionnez le semi-produit souhaité ainsi que le paramètre pour la jonction en haut, à la base (point d'attache), à gauche et à droite. Vous pouvez décider vous-même si des pièces standardisées doivent être intégrées ou non pour la fixation. Le paramétrage par défaut prédéfini par ISD est que les pièces standardisées sont générées, c'est-à-dire que la case est cochée. Si la case est décochée, les pièces standardisées ne seront pas mentionnées dans la nomenclature.

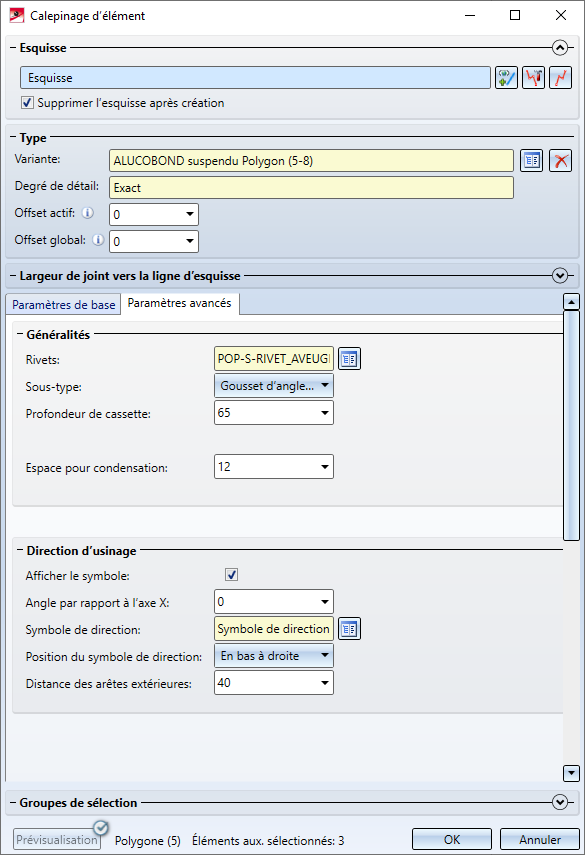

Paramètres avancés
Dans l'onglet des Paramètres avancés, vous pouvez spécifier les paramètres pour
-
les rivets,
-
les sous-types (insert de tôle, gousset d'angle avec/sans agrafe),
-
la profondeur de la cassette ainsi que
-
l'espace pour la condensation.
En cochant la case de la Direction d'usinage et en saisissant un angle, il est possible de déterminer la direction des veinures de la tôle. Par ailleurs, vous pouvez choisir le symbole de la direction et la position du symbole, ainsi que la distance par rapport aux arêtes extérieures de la tôle.
