Attribution P+ID

Veuillez impérativement tenir compte des éléments suivants :

Jusqu'à HiCAD 2013, le couplage entre un plan d'implantation et un projet de Schéma P+ID était établi en enregistrant dans la scène 3D (.sza) le nom du projet P+ID (.rpa) et dans le projet P+ID le nom du fichier correspondant à la planification d'implantation. Une modification des noms de fichiers, par exemple lors de scènes de modification (voir ci-dessous Actualiser le couplage), aboutit obligatoirement à la suppression du couplage. Le couplage doit être rétabli après le changement de nom.

À partir de HiCAD 2013, le couplage est établi par un lien de base de données entre les fiches de document correspondantes. Les fichiers lié à l'ancienne méthode de couplage fonctionnent de la manière habituelle. Les nouveaux couplages sont établis exclusivement via le lien de la base de données.

Si vous souhaitez convertir un couplage de l'ancien type en un couplage du nouveau type, procédez de la manière suivante :

• Chargez la planification d'implantation, mais NE chargez PAS le Schéma P+ID associé !

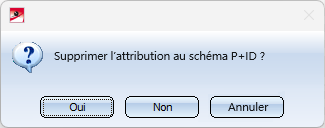

• Sélectionnez la fonction Supprimer le couplage :

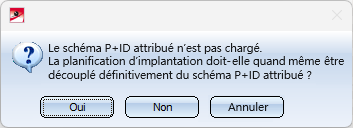

Cliquez sur Oui.

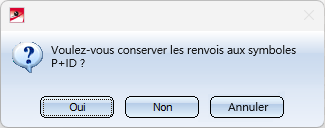

Cliquez sur Oui.

Cliquez sur Oui.

• Chargez d'abord le Schéma P+ID correspondant.
• La fonction Créer le couplage permet d'établir le nouveau couplage via le lien de la base de données. La condition préalable est qu'il existe une fiche de document pour la Planification d'implantation et le Schéma P+ID et que le type de lien nécessaire (cf. Nouveau lien dans HiCAD 2013) soit disponible dans la base de données.
