Isométrie et schéma de tuyauterie

Les fonctions de génération et de modification d'isométries et de schémas de tuyauterie sont regroupées dans un module supplémentaire disponible en option - avec sa propre autorisation de licence - et ne peuvent être utilisées qu'avec le module HiCAD pour la Tuyauteries+Process.

Les fonctions d'isométrie et de schéma de tuyauterie disponibles diffèrent pour la construction d'isométrie/de schéma de tuyauterie et les isométries/schémas de tuyauterie dans la zone de feuille d'un plan d'implantation.

Les fonctions isométriques pour le planification d'implantation se trouvent dans l'onglet Tuyauteries+Process sous Isométrie / Schéma de tuyauterie, qui sont utilisés pour la scène dans l'onglet Isométrie + Schéma de tuyauterie.

Isométrie de tuyauterie

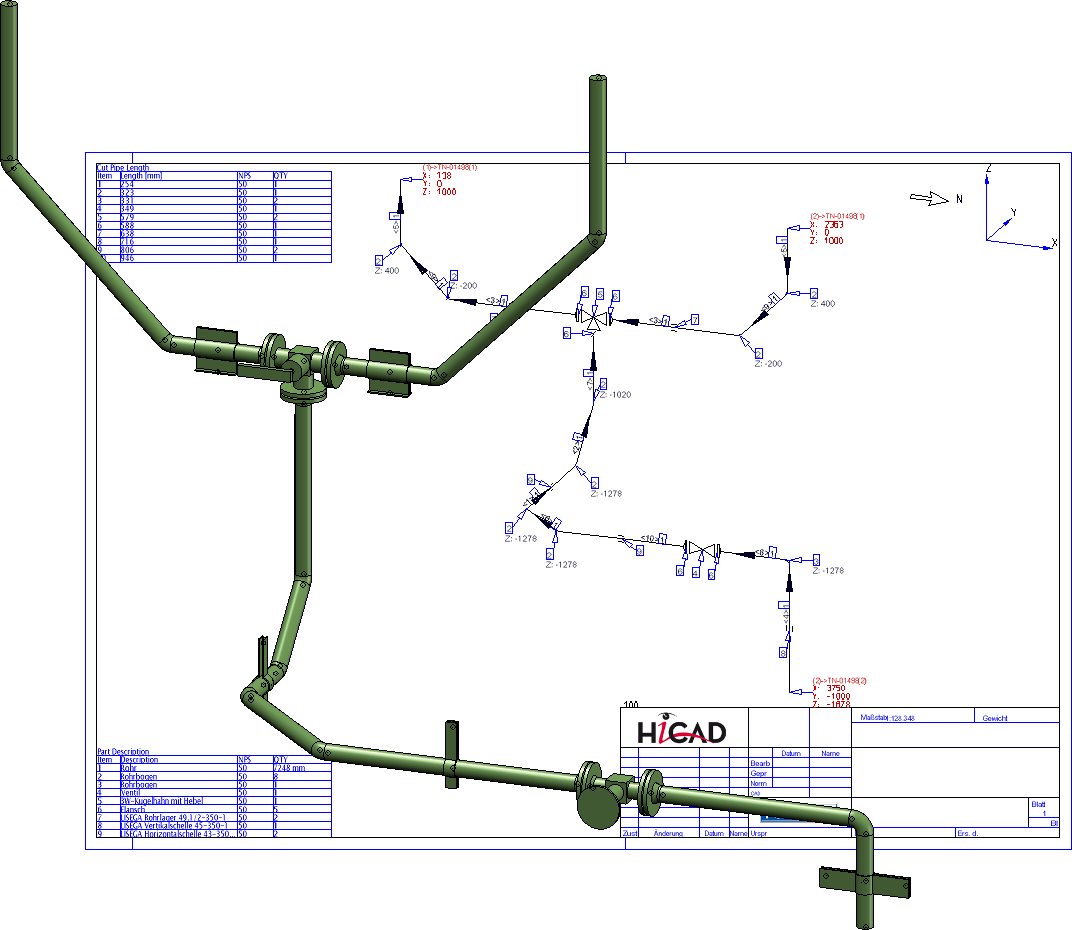

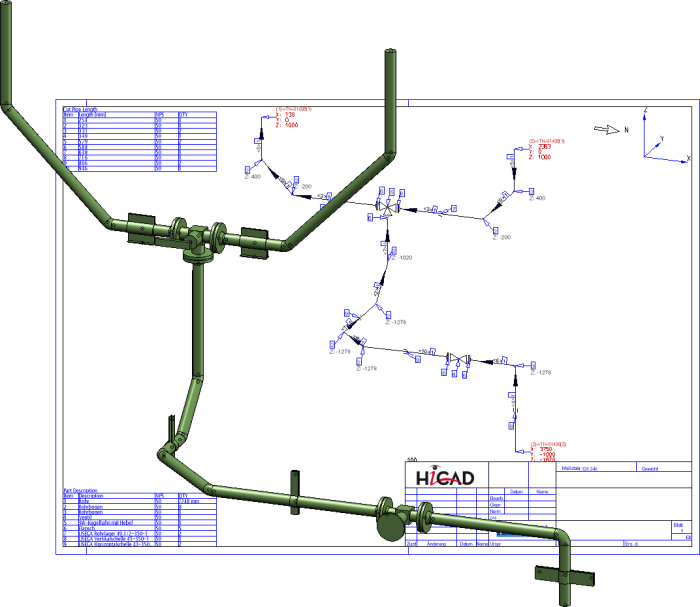

Pour chaque tuyauterie d'une Planification d'implantation 3D, vous pouvez ensuite générer une isométrie de tuyauterie, qui est générée comme une vue spéciale de la modélisation 3D et est donc à l'échelle.

Schéma de tuyauterie

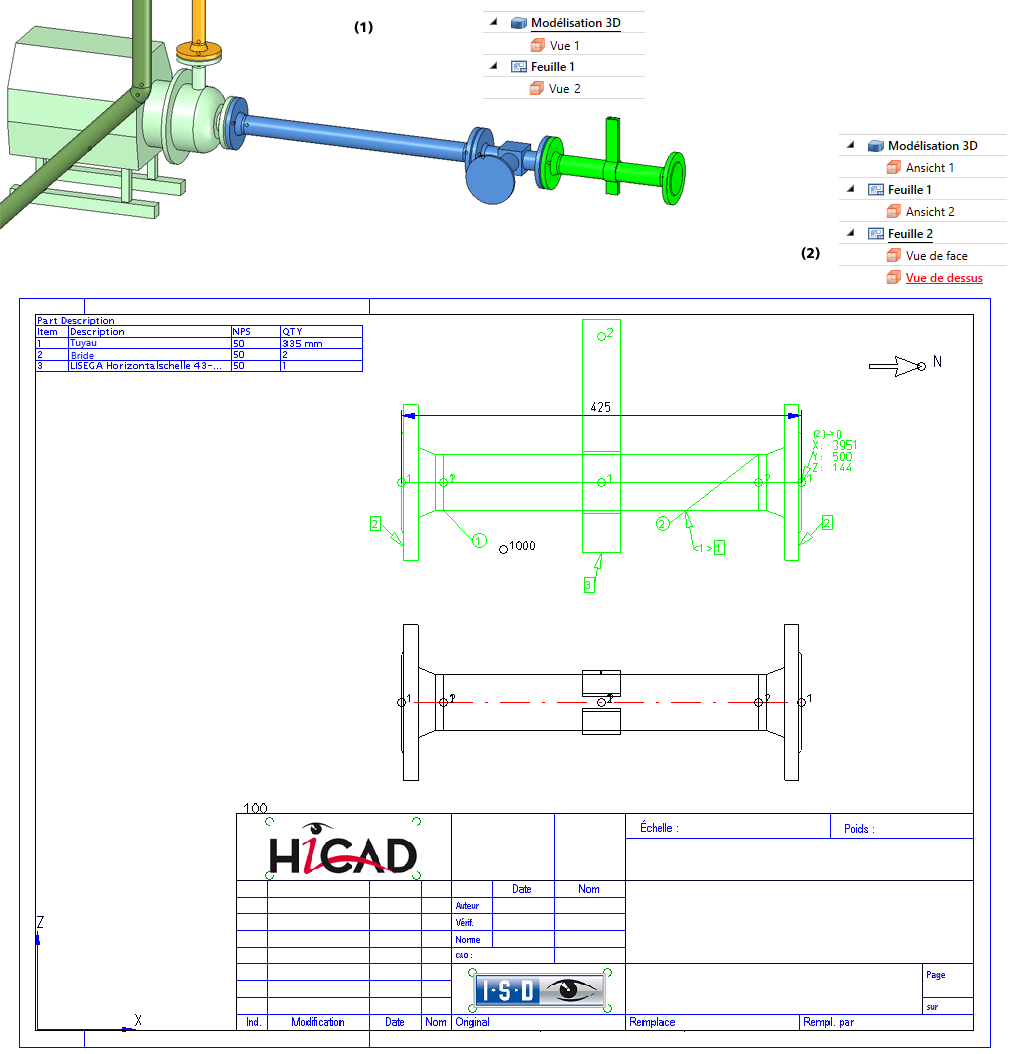

Contrairement à une isométrie de tuyauterie, un schéma de tuyauterie est généré à partir de la vue active d'une tuyauterie. Les éléments auxiliaires disponibles sont les suivants

• Cotations

• Numéros de repère de l'élément/de la longueur

• Symboles et numéros de connexion

• Coordonnées de jonction

• Nomenclature : Numéros de repère des composants

• Nomenclature : Numéros de repère de longueur

• Nomenclature : Numéros de repère de conexion

Le schéma de tuyauterie tient alors compte de la visibilité des éléments de tuyau individuels, par exemple lors de la cotation ou dans les nomenclatures.

Veuillez noter que :

• La condition préalable à la représentation symbolique habituelle de l'isométrie est que vous ayez inséré les éléments qui composent la tuyauterie concernée dans une double représentation (corps plein + symboles ou corps creux + symboles).

• Les scènes d'isométrie et schéma de tuyauterie reçoivent un identifiant spécial qui permet à HiCAD de les distinguer des autres scènes de Tuyauteries+Process. En conséquence, des menus spéciaux peuvent également être activés.

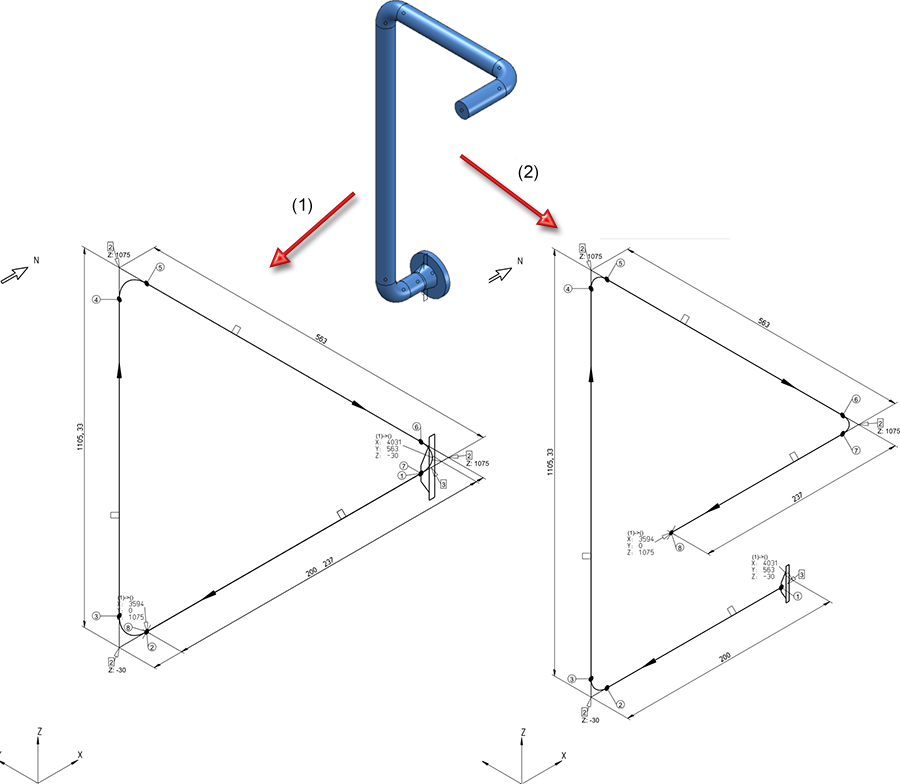

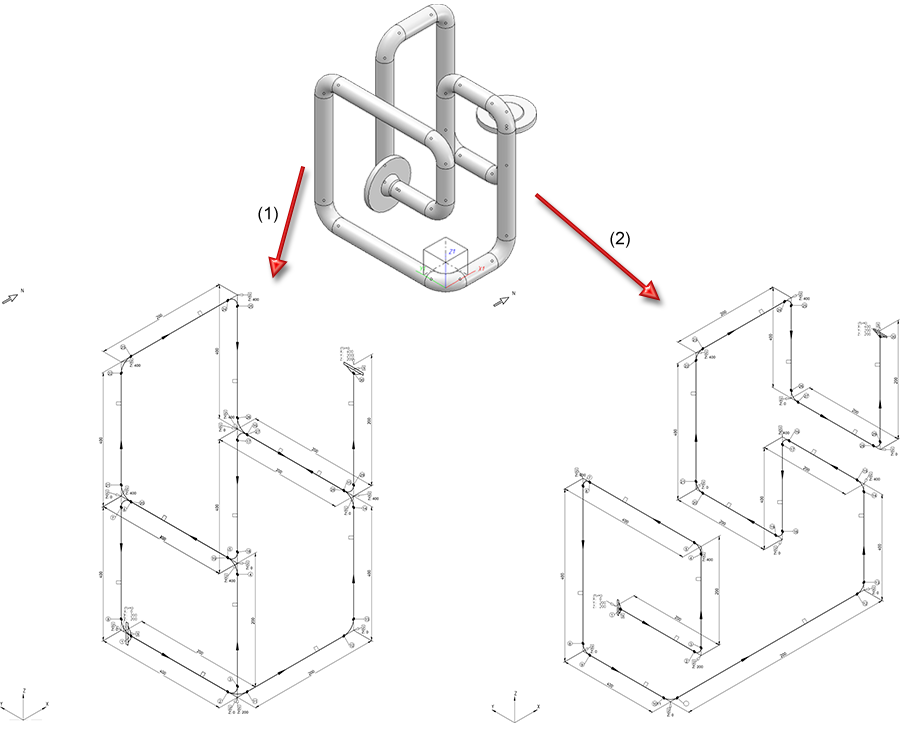

• Depuis HiCAD 2015 (version 2000.0), les chevauchements d'éléments sont automatiquement détectés et résolus lors de la génération de scènes d'isométries.

Si vous ne souhaitez pas utiliser la nouvelle mise en page de scène à partir de HiCAD 2015, vous pouvez la désactiver dans le Gestionnaire de Configuration. Pour ce faire, décochez sous Tuyauteries+Process > Isométrie et Schéma de tuyauterie la case Eviter intersections en raccourcissant les tuyaux.
