Variantes de design dans la tôle

Les connexions de tôles sont basées sur la technologique future des variantes de design, leader sur le marché et innovante, qui combine de manière unique les possibilités de conception libre et paramétrique.

Pour le dire simplement, une variante de design est un nombre quelconque d'étapes de conception qui se trouvent être variables. Une fois créée, une variante de design peut être, à tout moment, réutilisée et, au besoin, modifiée pour d'autres conceptions, voire par d'autres utilisateurs. Par rapport aux fonctions de nœuds préprogrammées, et non modifiables, les jonctions basées sur des variantes de design offrent une flexibilité beaucoup plus importante et une utilisation nettement plus diversifiée.

L'insertion de variantes de design dans la tôle est possible par la fenêtre d'ancrage Fonctions bâtiment.

Vous pouvez activer cette fenêtre par

Paramètres > Fenêtres d'ancrage, en activant les Fonctions bâtiment.

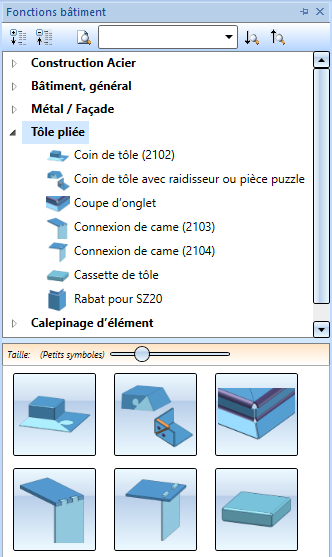

Les fonctions disponibles dans la fenêtre d'ancrage sont divisées en différentes catégories, à l'image d'une structure arborescente. Pour chaque fonction, une image d'exemple s'affiche dans le bas de la fenêtre. Pour lancer une fonction, il suffit d'un double-clic sur le nom dans la structure ou sur l'image.

Cette fenêtre de dialogue met à votre disposition, par ailleurs, les éléments de commande suivants :

En ce qui concerne l'usinage de la tôle, les variantes de design suivantes sont disponibles :

Favoris

es paramètres de la fenêtre de dialogue peuvent être sauvegardés comme favoris et ainsi réutilisés à tout moment. Cliquez pour ce faire sur le symbole

en bas à gauche de la fenêtre de dialogue.

Les favoris livrés par nos soins ne servent que d'exemples et doivent également être adaptés aux besoins de chaque entreprise. Pour en savoir plus sur la gestion des favoris, rendez-vous dans les Bases de HiCAD > Environnement de travail et commandes > Les commandes.

Les favoris peuvent être chargés comme prédéfinis pour de nouvelle scène dans le Gestionnaire de configuration, sous Tôle pliée > Développement de tôle > Paramètre par défaut.

> Commentaires sur ce thème

	Déployer l'arborescence
	Replier l'arborescence
	Rechercher un élément dans l'arborescence Pour ce faire, entrer un terme dans le champ et cliquer sur le symbole de la loupe.
	Rechercher un élément dans l'arborescence, sens de la recherche : vers le haut
	Rechercher un élément dans l'arborescence, sens de la recherche : vers le bas
	Modifier la taille du symbole Le curseur vous permet de modifier la taille de l'image d'exemple.
