Connexion de came

Dans la pratique, les connexions de came seront utilisées pour un positionnement rapide et le soudage des tôles. À l'aide de la variante de design Connexion de came, vous pouvez connecter facilement deux tôles de base l'une avec l'autre.

Les tôles de base doivent avoir dans leur prolongement un point d'intersection commun.

La première tôle reçoit un découpage approprié et la deuxième tôle les cames.

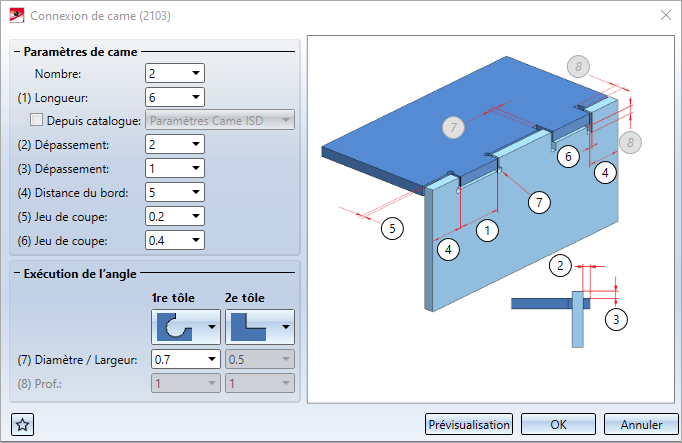

Si, après sélection des arêtes, l'insertion est possible, alors la fenêtre de dialogue s'ouvre.

Après avoir saisi toutes les données nécessaires, la connexion de came peut être insérée. En cliquant sur la Prévisualisation, la connexion de came sera insérée, mais la fenêtre de dialogue reste ouverte, c'est la différence avec le bouton OK. Vous avez ainsi encore la possibilité de modifier les données et d'en contrôler le résultat par la Prévisualisation. Si vous quittez la fenêtre de dialogue par Annuler, la fonction sera terminée sans insertion ou modification.

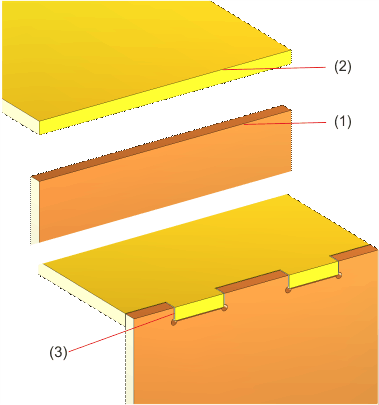

(1) Arête extérieure de la première tôle
(2) Arête extérieure de la deuxième tôle
(3) Tôles sans dépassement, exécution de l'angle arrondie pour la deuxième tôle

Exemple avec dépassement

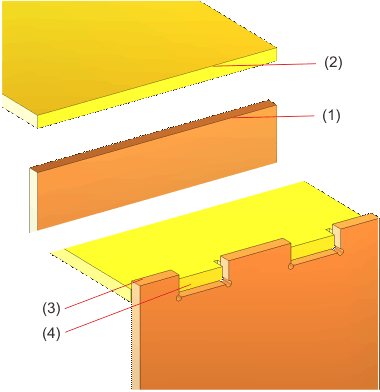

(1) Arête extérieure de la première tôle
(2) Arête extérieure de la deuxième tôle

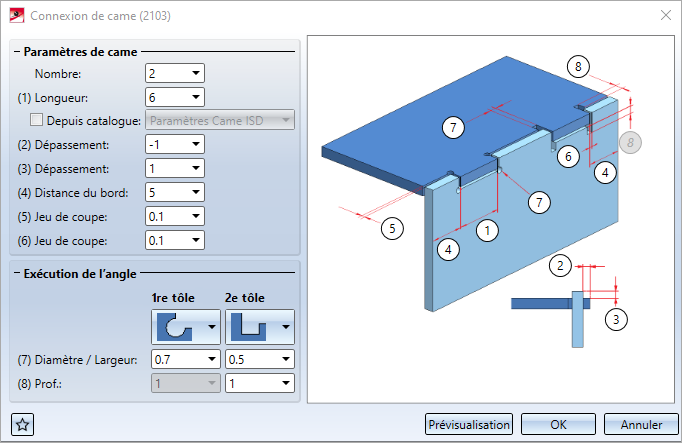

(3) Première tôle avec 1 mm de dépassement et exécution de l'angle arrondie
(4) Deuxième tôle avec dépassement négatif et découpage rectangulaire
