Projet : HiCAD Tôle

Connexion de came dans la tôle

Fonctions bâtiment > Tôle pliée > Connexion de came dans la tôle

Dans la pratique, les connexions de came seront utilisées pour un positionnement rapide et le soudage des tôles. À l'aide de la variante de design Connexion de came, vous pouvez connecter facilement deux tôles de base l'une avec l'autre.

Les tôles de base doivent avoir dans leur prolongement un point d'intersection commun.

1. Sélectionnez l'arête extérieure de la première tôle de base recevant la came
2. Sélectionnez ensuite la surface recevant le découpage.

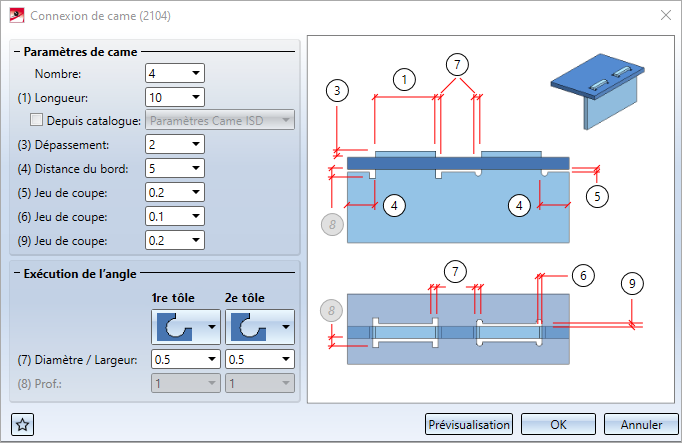

Si, après sélection des tôles, l'insertion est possible, alors la fenêtre de dialogue s'ouvre.

3. Saisissez les paramètres pour votre insertion.
4. Choisissez l'exécution de l'angle et saisissez, par exemple, le diamètre pour un rayon tangentiel.

Après avoir saisi toutes les données nécessaires, la connexion de came peut être insérée. En cliquant sur la Prévisualisation, la connexion de came sera insérée, mais la fenêtre de dialogue reste ouverte, c'est la différence avec le bouton OK. Vous avez ainsi encore la possibilité de modifier les données et d'en contrôler le résultat par la Prévisualisation. Si vous quittez la fenêtre de dialogue par Annuler, la fonction sera terminée sans insertion ou modification.

5. Si vous souhaitez insérer la variante, alors quittez la fenêtre de dialogue par OK.

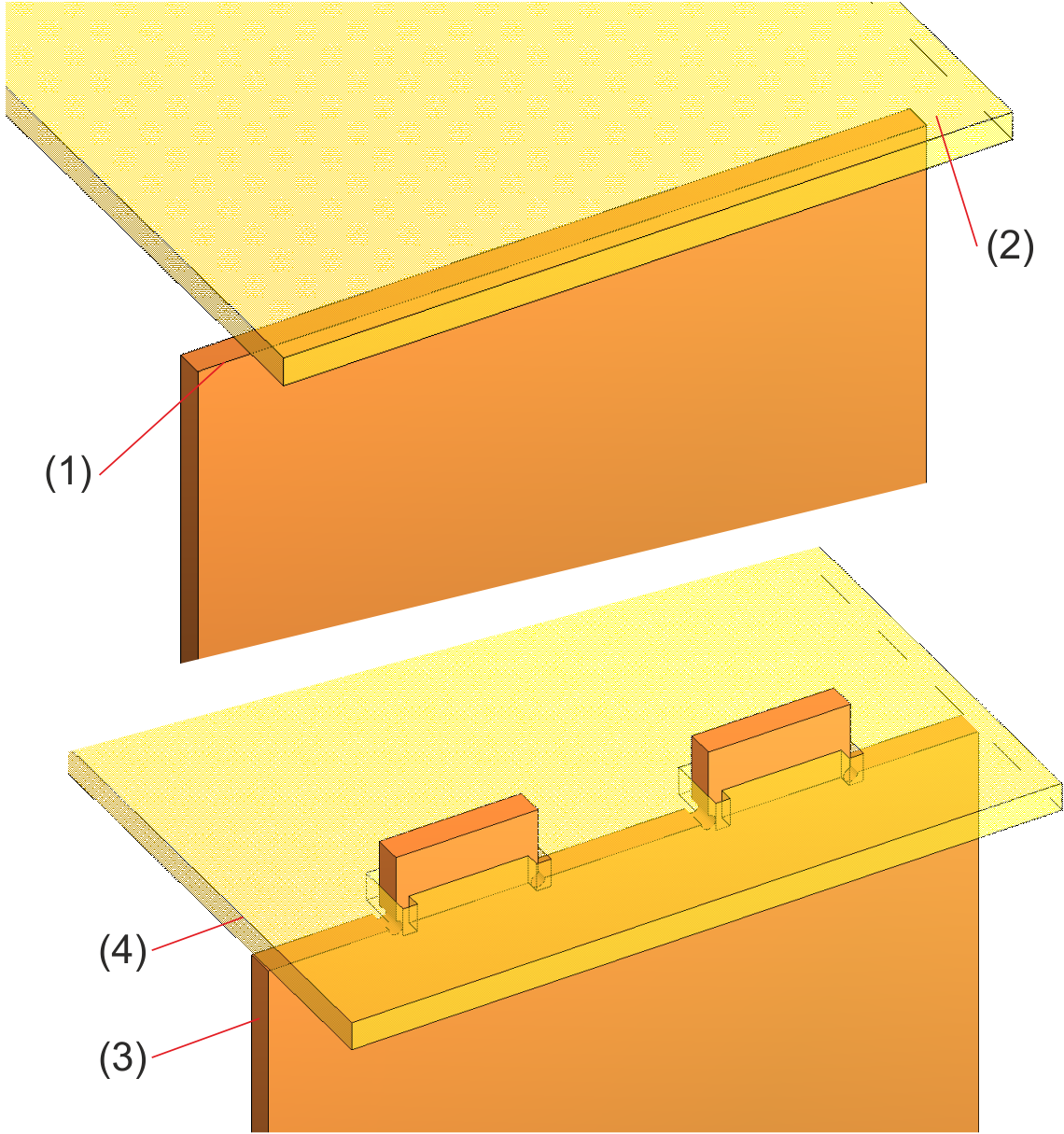

(1) Arête extérieure de la première tôle
(2) Sélectionner la surface
(3) Première tôle avec 3 mm de dépassement et exécution de l'angle arrondie
(4) Deuxième tôle avec découpage rectangulaire

Variantes de design dans la tôle (Tôle 3D)
