Projet : HiCAD Tôle

Coupe d'onglet

Fonctions bâtiment > Tôle pliée > Coin de tôle

À l'aide de la variante de design Coupe d'onglet, vous pouvez couper les tôles, les zones de pliage et les rabats par une étape en onglet. Pour ce faire, la zone de pliage sera soit tronquée soit adaptée.

Les rabats peuvent se trouver sur différents plans et ne doivent pas se recouvrir l'un l'autre.

1. Sélectionnez le côté longitudinal de chacun des deux rabats ou, par un clic droit, le chant.

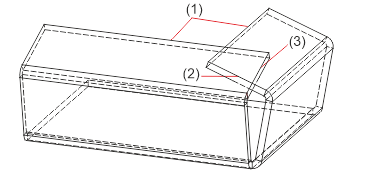

(1) Premier chant
(2) Deuxième chant

Si, après sélection des chants, l'insertion est possible, alors la fenêtre de dialogue s'ouvre.

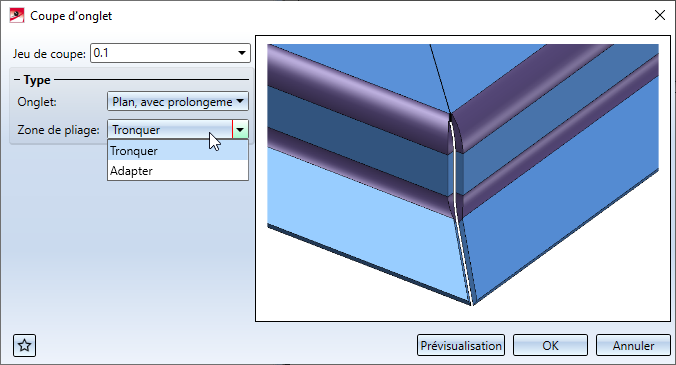

2. Saisissez les paramètres de votre insertion.

Les champs de saisie sont pré-remplis et peuvent être corrigés si besoin.

Les combinaisons suivantes sont possibles :

3. Si vous souhaitez maintenant insérer la variante, alors quittez la fenêtre de dialogue par OK.

Après avoir saisi toutes les données nécessaires, l'onglet peut être inséré. En cliquant sur la Prévisualisation, l'onglet est inséré, mais la fenêtre de dialogue reste ouverte, c'est la différence avec le bouton OK. Vous avez ainsi encore la possibilité de modifier les données et de contrôler le résultat par la Prévisualisation. Si vous quittez la fenêtre de dialogue par Annuler, la fonction sera terminée sans insertion ou modification.

Les rabats ainsi que les zones de pliage seront prolongés ou coupés en onglet.

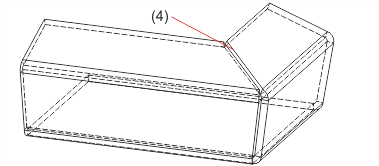

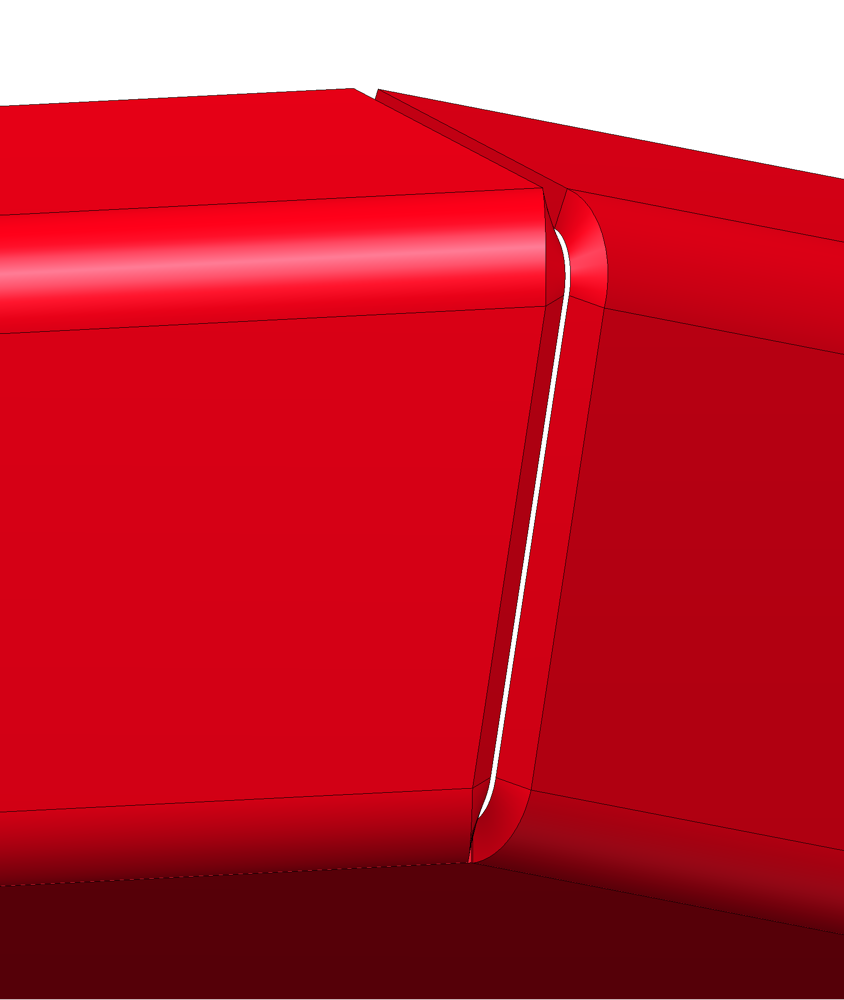

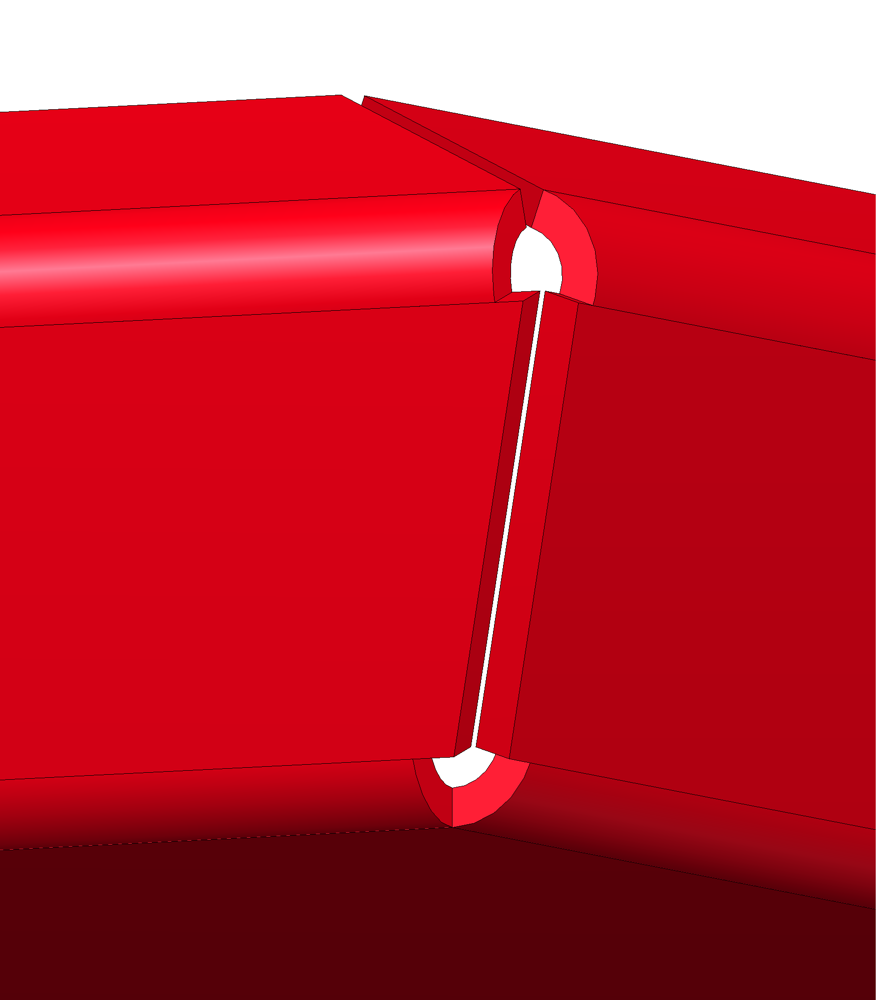

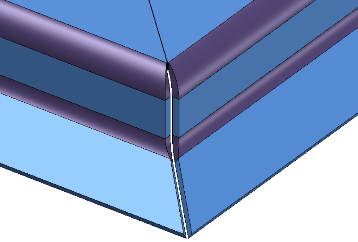

(3) Tôles, zones de pliage et rabats coupés en onglet, plan avec prolongement et avec troncage des zones de pliage

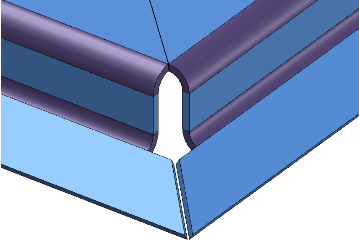

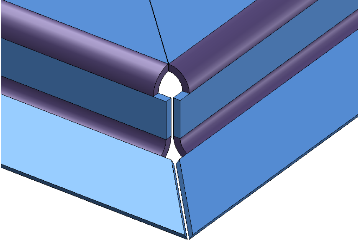

Plan avec prolongement et avec adaptation des zones de pliage

Variantes de design dans la tôle (Tôle 3D)
