Coin de tôle avec rabats de tôle parallèles

Fonctions bâtiment > Tôle pliée > Coin de tôle avec rabats de tôle parallèles

Avant l'insertion de cette variante, vous devez activer pour l'élément de tôle le procédé de perte au pli Chamfer.

1. Identifiez l'élément de tôle et, à partir de la barre de menu Tôle pliée, rubrique Développement de tôle, sélectionnez la fonction Procédé de perte au pli .
2. Cochez la case Avec perte au pli pour tenir compte du procédé de perte au pli.
3. Sélectionnez dans la liste déroulante le procédé de perte au pli Chamfer et appliquez votre choix par OK.
4. Ouvrez ensuite par un double-clic la variante Coin de tôle avec rabats de tôle parallèles depuis la fenêtre d'ancrage Fonctions bâtiment sous Tôle pliée.

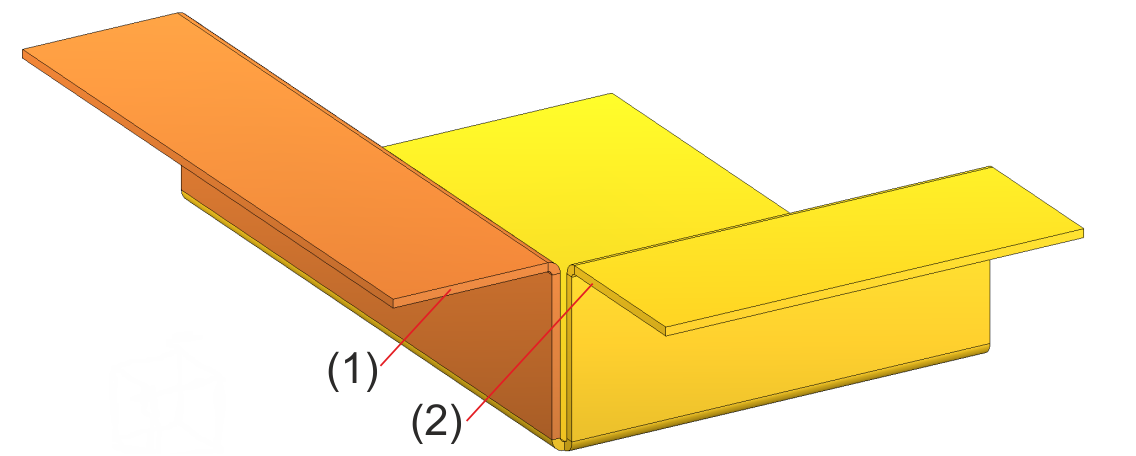

5. Identifiez maintenant les deux arêtes extérieures du coin à fermer.

(1) Première arête extérieure
(2) Deuxième arête extérieure

Si, après sélection des deux arêtes, une insertion est possible, la fenêtre de dialogue s'ouvre alors.

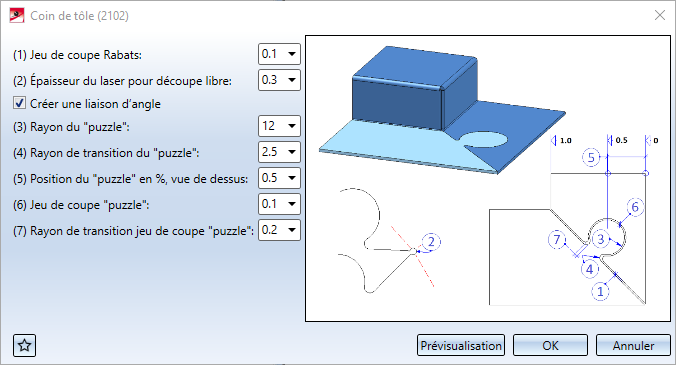

6. Saisissez les paramètres pour votre insertion.

Les champs de saisie sont pré-remplis et peuvent être corrigés si besoin.

Si vous souhaitez insérer le coin de tôle sans "puzzle", désactivez alors l'option Créer une connexion d'angle.

7. Si vous souhaitez maintenant insérer la variante, quittez alors la fenêtre de dialogue par OK.

En cliquant sur Prévisualisation, la connexion de coin sera élaborée, la fenêtre de dialogue reste ouverte, c'est la différence avec le bouton OK. Vous avez ainsi encore la possibilité de modifier les données et avec la Prévisualisation de les contrôler sur le dessin. Si vous quittez la fenêtre de dialogue par Annuler, la fonction sera terminée sans insertion ou modification.

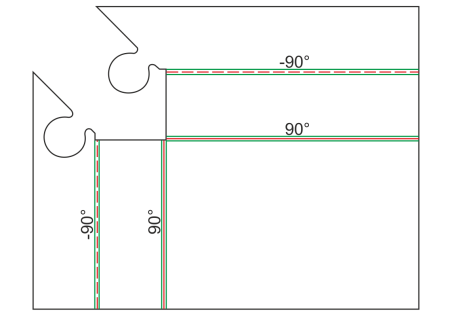

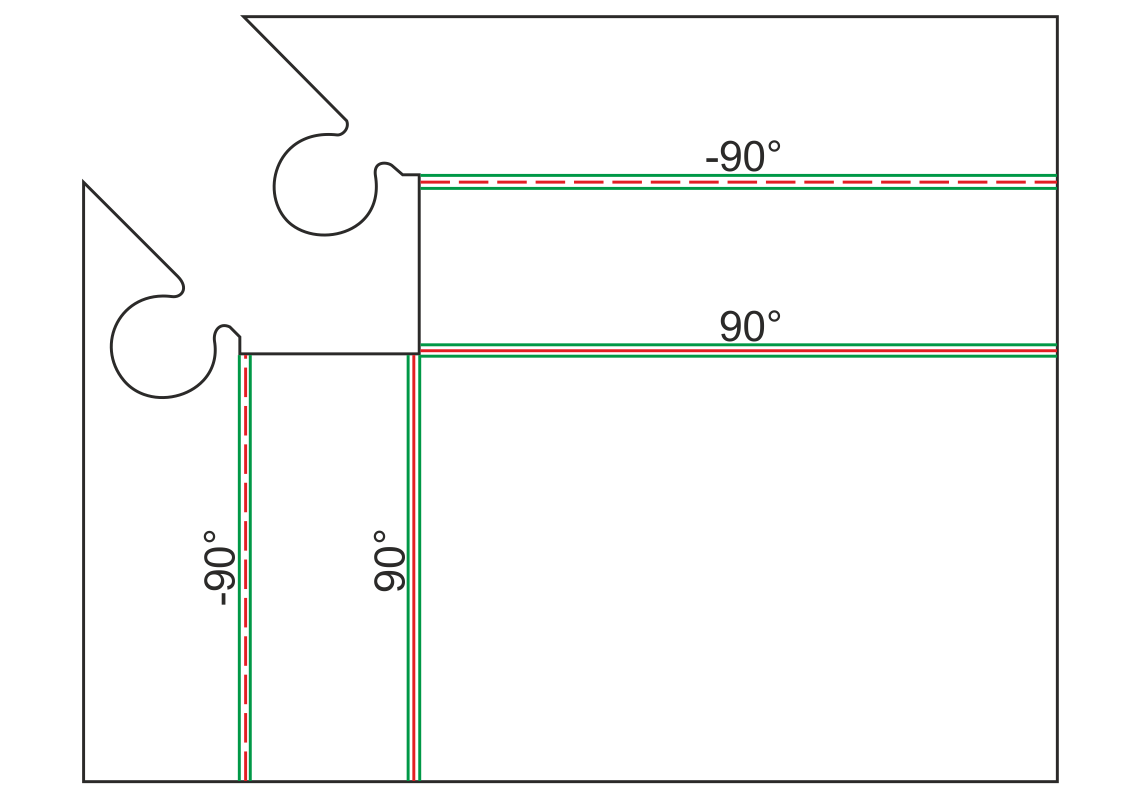

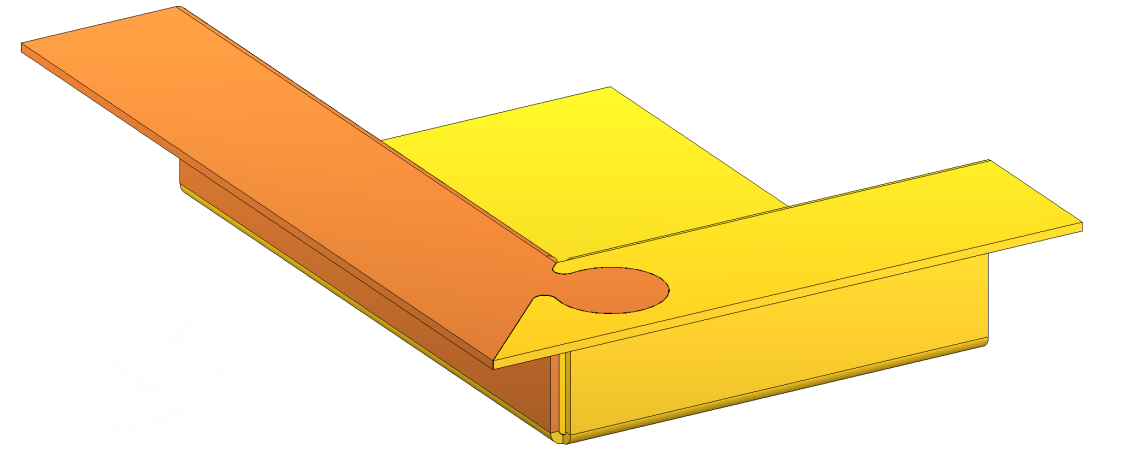

Le coin élaboré sous forme de vue 3D et de projection développée.

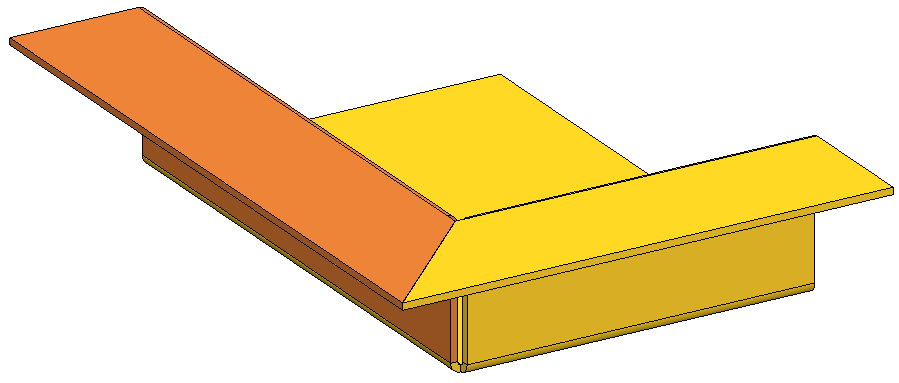

Connexion de coin sans puzzle
