Projet : HiCAD Tôle

Coin de tôle avec raidissage

Fonctions bâtiment > Tôle pliée > Coin de tôle > Raidissage

À l'aide de cette variante de design, vous pouvez créer un coin avec ou sans raidissage entre deux rabats de tôle. Par ailleurs, les deux rabats peuvent être de longueurs différentes et même l'angle de pliage peut varier.

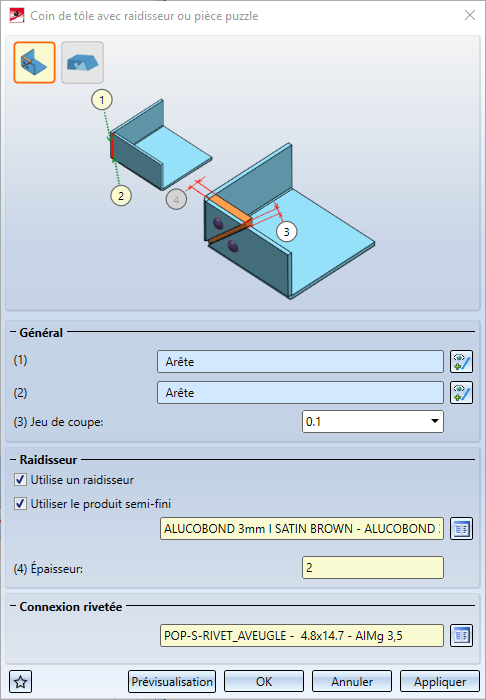

Après avoir lancé la fonction, la fenêtre suivante apparaît :

Procédez comme suit :

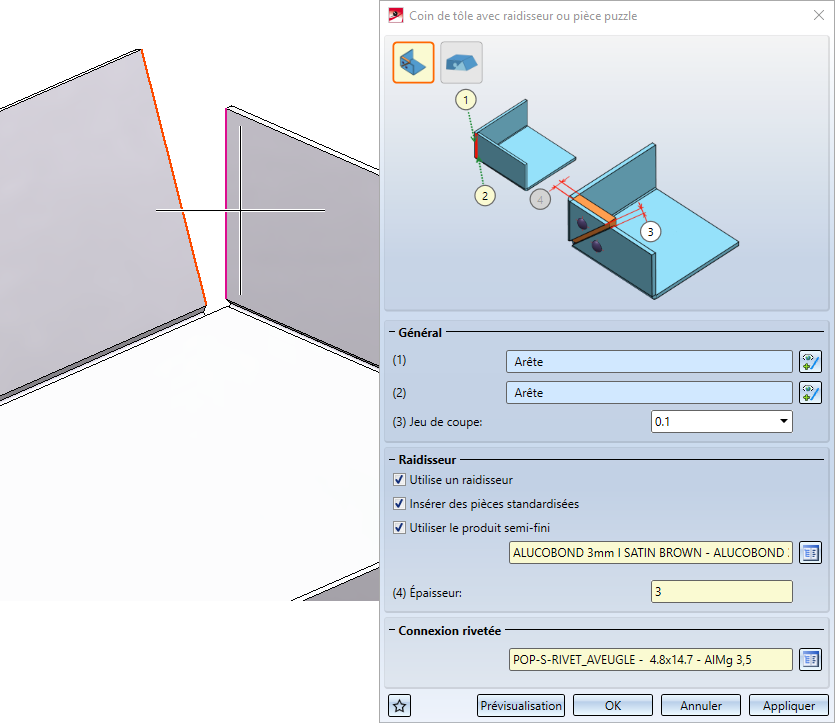

1. Identifiez tout d'abord les deux rabats de tôle (1) (2), chacun par une des deux arêtes longitudinales du chant.

Au cas où vous voudriez identifier un autre rabat, cliquez dans l'encart Général sur l'icône servant à l'identification.

La connexion sera élaborée sur le dernier rabat identifié. Si les rabats possèdent des longueurs différentes, ils resteront alors inchangés.

2. Indiquez le jeu de coupe (3) pour la connexion de coin.
3. Cochez Utilise un raidisseur si vous désirez créer une connexion rivetée.
4. Cochez si les pièces standardisées (rivets, vis, etc.) doivent être insérées ou non.

Le paramètre prédéfini par ISD que les pièces standardisées soient créées, ce qui veut dire que la case est cochée par défaut. Si la case est décochée, les pièces standardisées ne seront pas listées dans la nomenclature.

5. Sélectionnez le matériau pour le raidisseur.

Si vous recourrez à un produit semi-fini, l'épaisseur de rôle (4) sera automatiquement remplie. Le standard pour les produits semi-finis peut être repris du CATEditor de HiCAD en cliquant sur l'icône . Par un double-clic sur le Feature Coin de tôle, vous pourrez par la suite toujours activer ou déactiver le produit semi-fini.

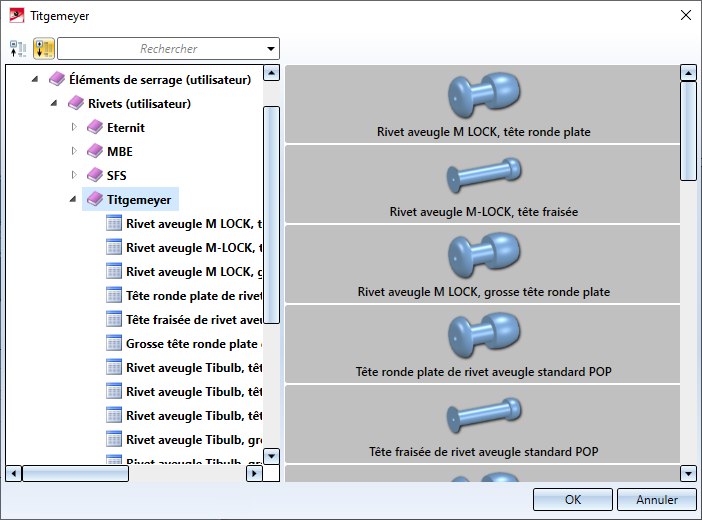

6. Sélectionnez la connexion rivetée depuis le catalogue.

Vous avez à votre disposition par ex. SFS ou Titgemeyer.

7. Appliquez les données par OK.

Après avoir saisi toutes les données nécessaires, la connexion peut être appliquée. La prévisualisation vous permet de contrôler la connexion et, le cas échéant de la modifier. En cliquant sur Appliquer, le coin de tôle sera élaboré, mais la fenêtre de dialogue reste ouverte, c'est la différence avec le bouton OK. Vous avez ainsi encore la possibilité de modifier les données ou de changer pour un Coin de tôle avec puzzle. Si vous quittez la fenêtre de dialogue par Annuler, la fonction sera terminée sans insertion ou modification.

Les paramètres de la fenêtre de dialogue peuvent être sauvegardés parmi vos favoris et réutilisés à tout moment. Pour cela, cliquez sur le symbole en bas à gauche de la fenêtre de dialogue. Pour en savoir plus sur la gestion des favoris, rendez-vous dans les Bases de HiCAD sous Favoris.

À savoir :

Toute saisie incorrecte sera signifiée par le symbole . Déplacez votre curseur sur ce symbole pour afficher le message d'erreur.

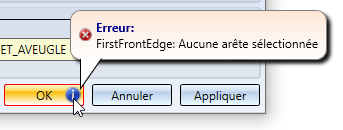

Si la fonction ne peut être accomplie à partir des données indiquées, c'est alors le symbole qui apparaît sur le bouton OK. Placez le curseur sur le symbole pour afficher le message d'erreur.

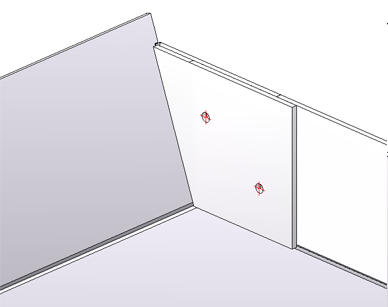

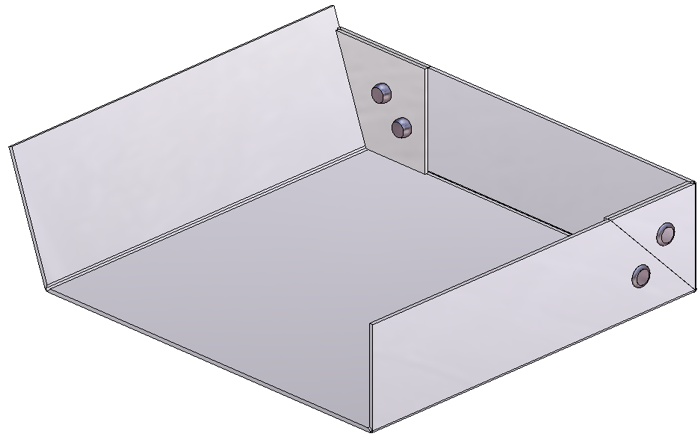

Exemple :

Par un double-clic sur le Feature Coin de tôle, la fenêtre de dialogue s'ouvre pour pouvoir effectuer des modifications.

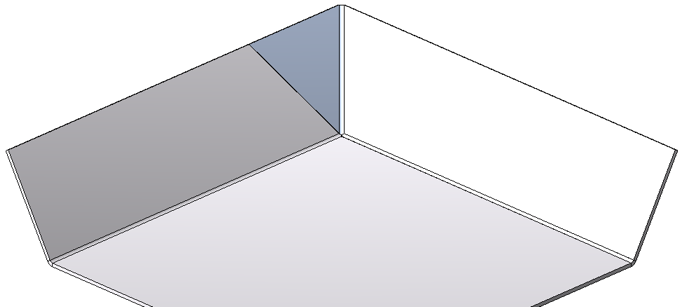

Coin de tôle sans raidisseur

Coin de tôle sans pièces standardisées

Usiner (Tôle 3D)
