Fonctions de représentation

Vues > Représentation

Les possibilités de présentation les plus variées sont disponibles pour les vues. La gamme s'étend de la modélisation en verre, en passant par la représentation Hidden Line, jusqu'à la modélisation ombrée la plus proche de la réalité. Les fonctions de représentation pour les vues se rapportent toujours, à quelques exceptions près, à la vue active.

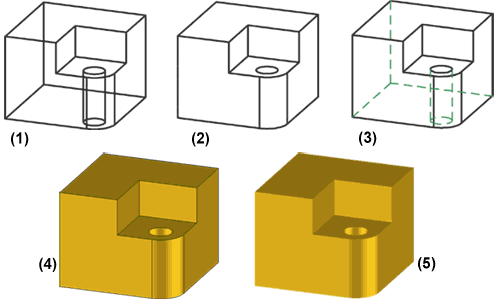

(1) Modélisation en verre, (2) Hidden Line, (3) Hidden Line en pointillé, (4) Ombré avec arêtes, (5) Ombré sans arêtes

Ombré avec arêtes

Représente les éléments de la vue active de façon ombrée. Les arêtes de l'élément sont ici occultées à la vue. Le procédé d'ombrage utilisé est celui de "Gouraud".

Vous retrouvez sous du menu Représentation d'autres fonctions :

Vue active
	Ombré avec Hidden Line Ombre les éléments de la vue active. Les arêtes visibles sont représentées. Le procédé d'ombrage utilisé est celui de "Gouraud". Si aucun paramètre d'ombrage n'a été auparavant défini, c'est alors le fichier de couleur M_HiCAD(.FRD) et l'éclairage parallèle de face qui s'appliquent. La représentation des arêtes applique les paramètres actuels de la modélisation d'arêtes définis.
	Appliquer la visibilité Reprend pour la vue active les paramètres d'ombrage d'une vue quelconque. Identifiez la vue dont vous souhaitez transférer l'ombrage.
	Paramètres de la représentation ombrée Utilisez cette fonction pour modifier dans la vue active la représentation des filetages et la visibilité des textures et pour activer ou désactiver les reflets de panorama. Lorsque vous lancez cette fonction, la fenêtre de dialogue Représentation ombrée s'ouvre. Filetage Vous pouvez ici sélectionner au choix si les filetages de la vue active doivent être représentés avec une texture de filetage ou transparent. Filetage extérieur - à gauche avec texture de filetage, à droite transparent Refléter le panorama HiCAD offre la possibilité de simuler des environnements. À cette fin, un Panorama est attribué à une zone de feuille ou de modélisation. Les surfaces des modélisations ombrées peuvent alors refléter ce panorama, c'est-à-dire l'environnement. Utilisez la case à cocher Refléter le panorama pour activer ou désactiver cet effet. Textures En cochant ou en décochant cette case, vous pouvez activer ou désactiver la visibilité des textures dans un dessin de modèle. La désactivation de la visibilité des textures peut être utile lors du traitement de scènes de grande taille comportant de nombreuses textures. Le paramètre sélectionné ici sera également pris en compte pour l'affichage de la scène dans la visionneuse HiCAD.
Toutes les vues
	Modélisation en verre Représente toutes les vues de la scène actuelle sous forme de modélisation en verre. Cela s'applique également aux vues masquées.
	Hidden Line Représente toutes les vues de la scène actuelle sous forme de représentation Hidden Line - également les vues masquées.
	Hidden Line en pointillé Représente toutes les vues de la scène actuelle sous forme de représentation Hidden Line en pointillé - également les vues masquées.
	Paramètres de la représentation ombrée Cette fonction correspond à la fonction du même nom concernant la vue active, à la différence qu'elle s'applique à toutes les vues de la scène. Si différents paramètres de représentation ombrée ont été attribués aux vues de la scène, cela sera indiqué par un symbole dans la fenêtre de dialogue Représentation ombrée. En déplaçant votre curseur sur le symbole de l'info-bulle, un message correspondant d'affiche, par exemple : Le paramètre sélectionné ici sera également pris en compte pour l'affichage de la scène dans la visionneuse HiCAD.

Modélisation en verre

Représente toutes les arêtes, également celles occultées à la vue, de façon visible. C'est pourquoi l'on parle de "modélisation en verre", ce paramétrage n'est réaliste que pour les matériaux translucides. L'avantage de cette représentation est la rapidité d'exécution de l'image, puisque aucun calcul de visibilité n'est nécessaire.

Hidden Line

Masque toutes les arêtes occultées à la vue.

Hidden Line en pointillé

Représente les arêtes occultées en pointillé. Les arêtes occultées à la vue d'un corps (verre) se trouvant sur la strate 40 ne sont ici pas concernées.

Ombré sans arêtes

Calcul ombré rapide avec représentation des arêtes visibles. La représentation des arêtes applique les paramètres actuels de la modélisation d'arêtes définis, à l'exception des arêtes libres.

Quick Hidden Line

Représente les arêtes dans une couleur surfacique et masque les arêtes occultées à la vue.

Quick Hidden Grey

Représente les arêtes dans une couleur surfacique et les arêtes occultées en gris. Cette fonction peut être activée également directement par la barre d'outils Fonctions de vue.

Représenter uniquement la vue active

Masque toutes les vues à l'exception de la vue active.

Représenter toutes les vues

Représente à nouveau toutes les vues masquées.

Modifier la représentation de plusieurs vues

Lorsque plusieurs vues sont surlignées dans l'ICN, il est alors possible de modifier la représentation de toutes les vues sélectionnées en une seule fois.

Veuillez prendre en considération les points suivants :

L'affichage d'avancée du processus est appliqué à toutes les vues. Cela vaut également pour l'annulation du calcul de Hidden-Line avec la touche ECHAP. Les vues qui n'ont pas encore été calculées seront alors affichées en représentation rapide.
Si vous lancez la fonction avec la touche CTRL enfoncée, les vues seront alors toujours converties en représentation exacte. Cela vaut également lorsque la représentation rapide automatique est activée.

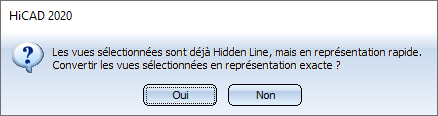

Si plusieurs vues qui ont déjà toutes la représentation souhaitée sont sélectionnées, mais qu'elles se trouvent en représentation rapide, HiCAD demande alors si les vues doivent être converties en représentation exacte.

Veuillez également prendre connaissance des informations la représentation rapide automatique des vues.

À savoir :

On accède aux fonctions Modélisation en verre, Quick Hidden Line, Ombré avec arêtes et Ombré sans arêtes également par la barre d'outils transparente.
On accède également à ces fonctions via le menu contextuel des vues.
Les hachures et les couleurs des arêtes des éléments 3D sont prises en compte dans les fonctions de visualisation et d'ombrage, de la façon suivante :

Hachures : toujours ;
Couleurs des arêtes : pour les fonctions Modélisation en verre, Hidden Line, Hidden Line en pointillé et Ombré + Hidden Line.
Vous pouvez attribuer aux éléments 3D un paramètre spécial pour les vues individuelles. Pour ce faire, sélectionnez les fonctions sous Propriétés dans la vue du menu Modifier les propriétés.
D'autres fonctions d'ombrage sont accessibles via Scène > Divers > Extras > Outils.
Veuillez également lire les informations sur le Test de collision pour Hidden Line.

La couleur, le type de ligne et la strate des arêtes occultées peuvent être prédéfinis dans le Gestionnaire de Configuration sous Dessin > Vues. Si vous choisissez la strate -1 (par défaut), la strate sera automatiquement déterminée par HiCAD. Cela dépend à quel élément appartient l'arête correspondante.
Les lignes médianes, les systèmes d'axe (réticules) et les axes de la construction Acier sont toujours affichés sous forme de lignes rouges en pointillé dans la représentation Hidden Line en pointillé. Les paramètres de chevauchement définis via Vues > Propriétés > Afficher/Masquer les éléments auxiliaires seront ignorés, ainsi que les paramètres prédéfinis correspondants dans le Gestionnaire de Configuration sous Dessins > Vues > Masquage et occultation d'arêtes. En revanche, la représentation Hidden Line respecte les paramètres de chevauchement pour les lignes médianes, les systèmes d'axe (réticules) et les axes de la construction Acier définis via Vues > Propriétés > Afficher/Masquer les éléments auxiliaires.
