Vues
Les fonctions pour définir et modifier les vues et les projections sont accessibles par :
- l'onglet Vues de la barre multifonction,
- le menu contextuel : clic droit sur le cadre d'une vue sur la scène ou sur le nom de la vue dans l'ICN ou
- la barre d'outils transparente
(sur la surface de dessin).

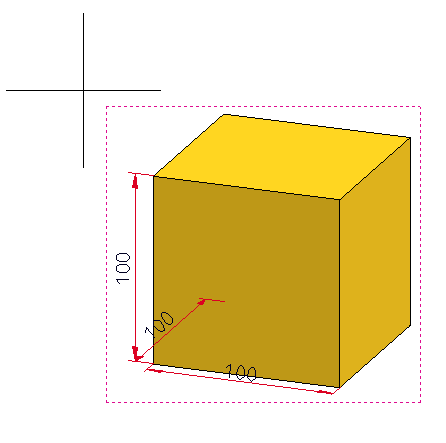

Le cadre d'une vue
Nota bene :
La fenêtre d'ancrage Vues de l'ICN vous indique quelles sont les vues existantes. De plus amples informations sont disponibles dans la rubrique de l'affichage de la structure des vues dans l'ICN.

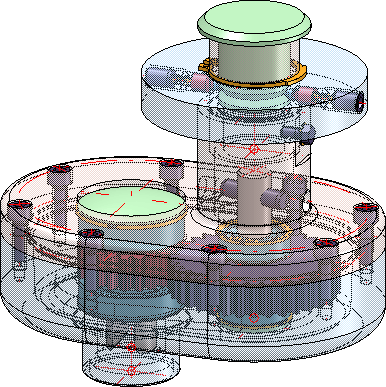

Vue de la modélisation et de feuille

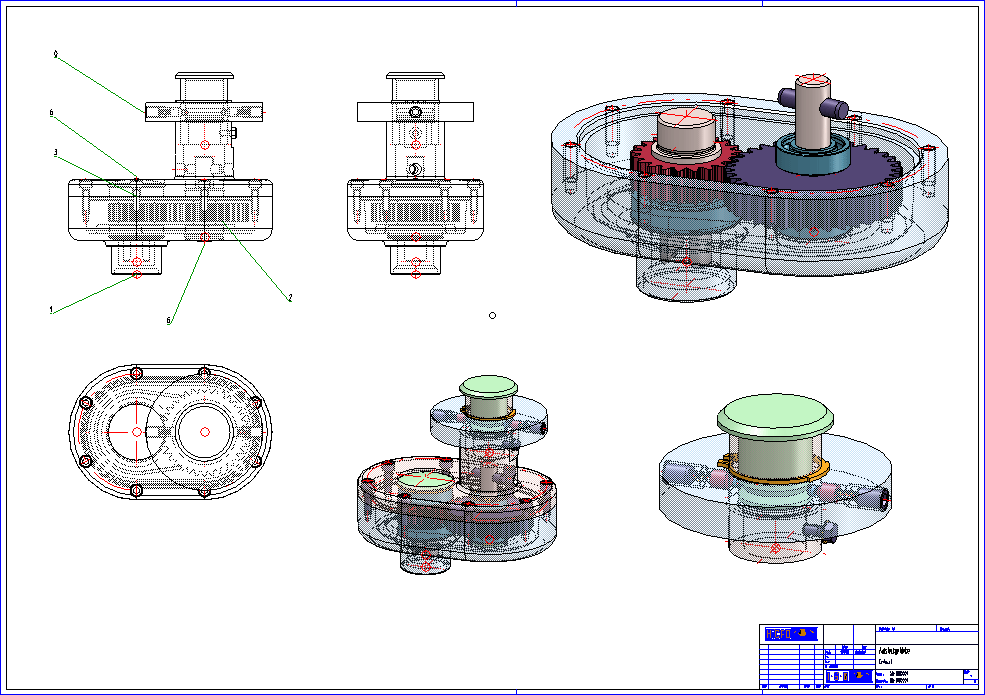

HiCAD fait la différence entre vue de la modélisation et vues de feuille. Dans les vues de feuille sont représentés les dessins de fabrication qui peuvent être dérivés automatiquement à partir de la modélisation 3D. En plus des vues de feuille, il est possible de recourir dans HiCAD à de véritables vues 3D - dénommées les vues de la modélisation, par exemple n'importe quelle vue de détail ou en coupe, des coupes partielles de profondeur et direction quelconques, des vues de liste avec certains ensembles ou éléments, et bien d'autres. Il est à souligner qu'également pour la représentation des dessins de fabrications issus des modélisations 3D, il est possible d'utiliser de véritables vues 3D.
Un aperçu de toutes les vues de la scène, séparée selon vues de modélisation et de feuille, est affiché dans la fenêtre Vues de l'ICN.
Prédéfinir le type de représentation dans les vues de modélisation et de feuille
Le type de représentation, à la création de nouvelles scènes, qui sera utilisé pour les vues de modélisation et de feuille, peut être prédéfini. Il faut faire ici la différence entre
- les scènes créées manuellement, c'est-à-dire les scènes que vous créez avec la fonction Scène > Nouveau et
- les scènes dérivées qui sont issues, par exemple, de la dérivation de dessin ou de la création de dessins de montage.
Scènes créées manuellement
Le type de représentation des vues, qui ont été créées directement à la création d'une nouvelle scène avec la fonction sous Scène > Nouveau, est prédéfini de la façon suivante :
- Vue de modélisation
via le Centre de démarrage HiCAD - Vues de feuille
via le Gestionnaire de Configuration sous Dessin > Vues avec le paramètre Représentation de la vue sur feuille. Le paramètre prédéfini par ISD est Hidden Line.
Le type de représentation chacun prédéfini vaut également pour les vues suivantes de la scène en cours et ce, jusqu'à ce qu'un autre type de représentation soit choisi pour la scène. Ensuite, cela sera ce dernier qui deviendra le nouveau paramètre par défaut pour la scène en cours.
Scènes dérivées
La représentation de la vue de modélisation est dans les scènes externes, créées par une dérivation de dessin, peut être spécifiée dans le Gestionnaire de Configuration, et ce sous Dérivation automatique de dessin avec le paramètre Représentation de la vue de modélisation. Le paramètre prédéfini par ISD est Ombré avec arêtes.
Le type de représentation pour les vues de feuille est spécifié dans la fenêtre de dialogue des fonctions correspondantes. Cela concerne les fonctions suivantes :
|
|
|
|
|
|
|
|
|
|
|
Scène > Enregistrer/Référencer > Élément (option Créer un dessin d'élément indiv.+enregistrer) |
Indépendamment des paramètres prédéfinis, le type de représentation des vues peut être, bien entendu, modifié à tout moment.
