3D - Was ist neu?

Service Pack 2 2020 (V. 2502)

Bearbeiten und Modellieren

Innen-/Außengewinde mit Auslauf

Bei der Funktion Innen-/Außengewinde sind jetzt für die Endform auch Gewindeausläufe möglich.

Zur Längenbestimmung des Auslaufes stehen folgende Möglichkeiten zur Verfügung:

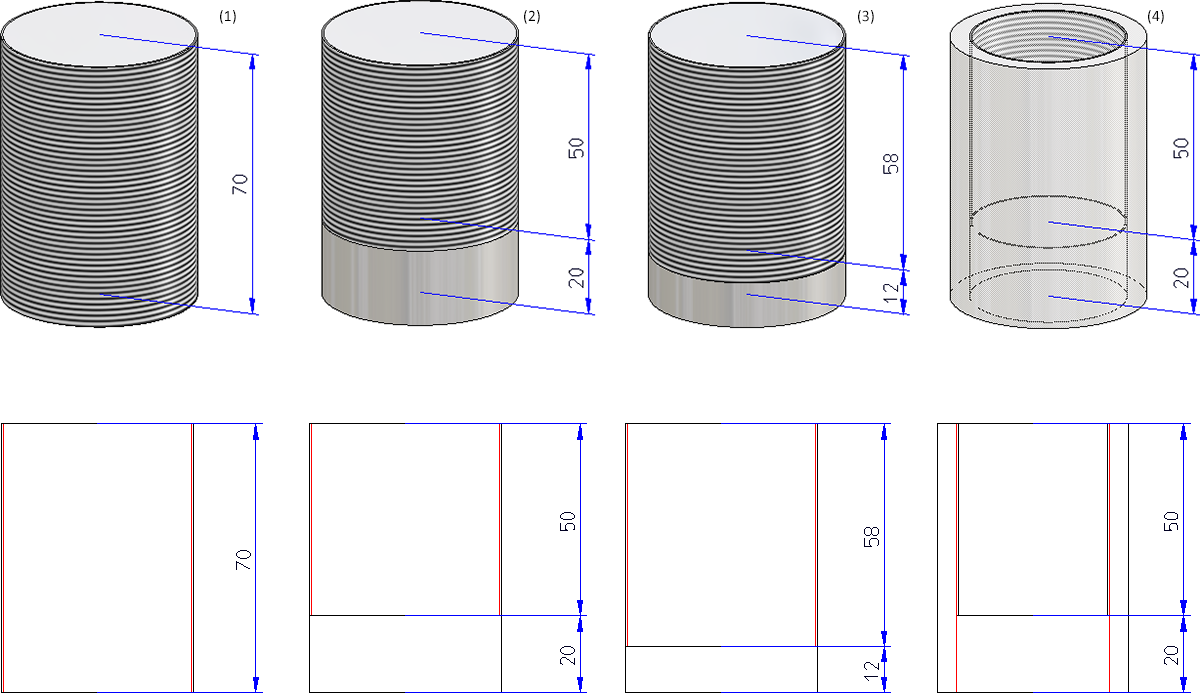

(1) Gewinde DIN 13 -M50x1.5, (2) Auslauf Länge 20, (3) Auslauf Faktor 8, (4) Innengewinde DIN 40x1.5 mit Auslauf



Geänderter Dialog bei parametrischer Wiederholung und Lochmustern

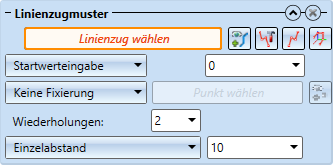

Bei der Funktion Wiederholen > Param... hat sich für Linienzugmuster der Dialog für die Skizzenauswahl leicht geändert. Die Funktionen Skizze bearbeiten, Skizze in Ebene neu erzeugen und 3D Skizze neu erzeugen sind jetzt direkt in der obersten Dialogebene aktivierbar.

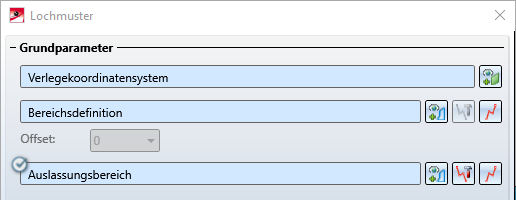

Analog ist bei der Funktion Lochmuster der Dialog für die Bereichsdefinition und den Auslassungsbereich angepasst worden.

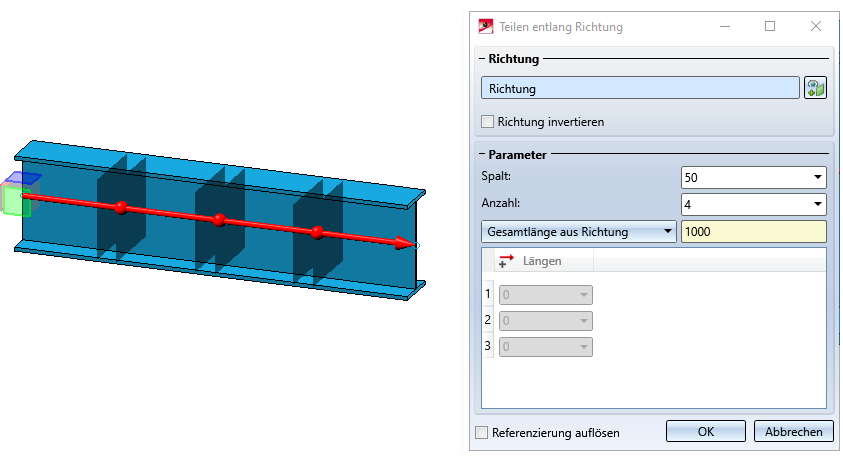

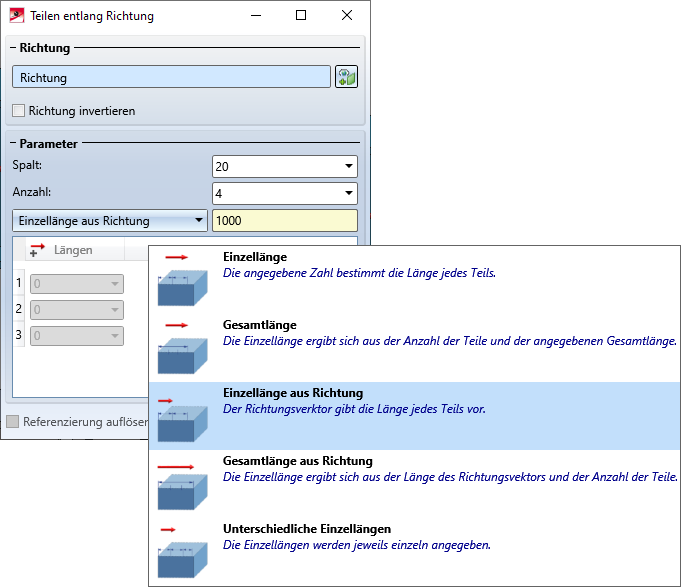

Teilen entlang Richtung

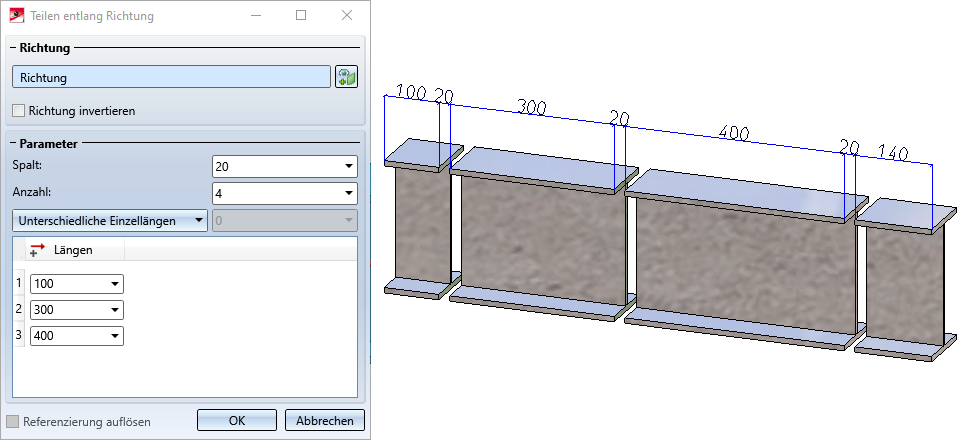

Mit der neuen Funktion Teilen entlang Richtung unter 3D-Standard > Bearbeiten > Trimmen lassen sich 3D-Teile vom Typ Solid entlang einer frei wählbaren Richtung in mehrere Teilstücke teilen. Dabei stehen verschiedene Teilungsoptionen zur Verfügung, beispielsweise können die einzelnen Teile unterschiedliche Längen haben. Darüber hinaus wird bei dieser Funktion ein entsprechendes Feature angelegt, so dass sich die Teilung auch nachträglich noch bearbeiten lässt.

Die Richtung, jeder Teilungspunkt und jeder Spalt werden in der Konstruktion visualisiert.

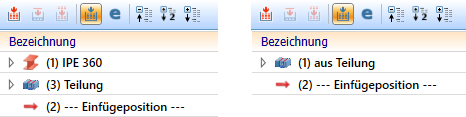

Jedes Teilstück ist ein eigenes Teil in der Teilestruktur - auf derselben Hierarchieebene wie das Ausgangsteil und mit demselben Namen. Das Ausgangsteil erhält ein Feature mit dem Namen Teilung, alle anderen Teilstücke ein Feature mit dem Namen aus Teilung. Durch einen Doppelklick auf eines der Feature lässt sich die Teilung nachträglich bearbeiten. Alle Teilstücke werden entsprechend angepasst.

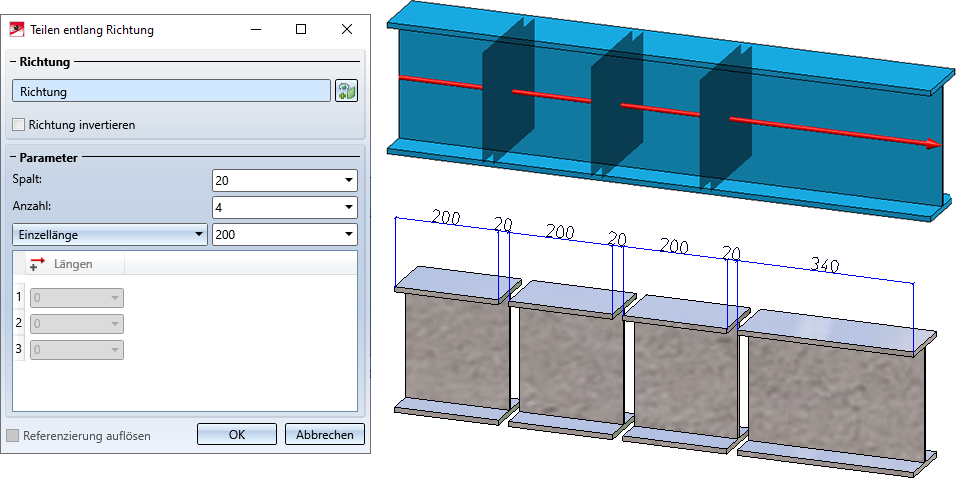

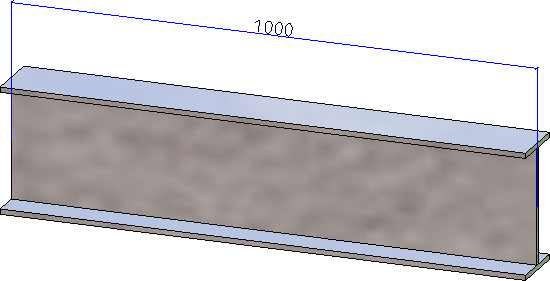

Beispiel: Teilen eines Profils

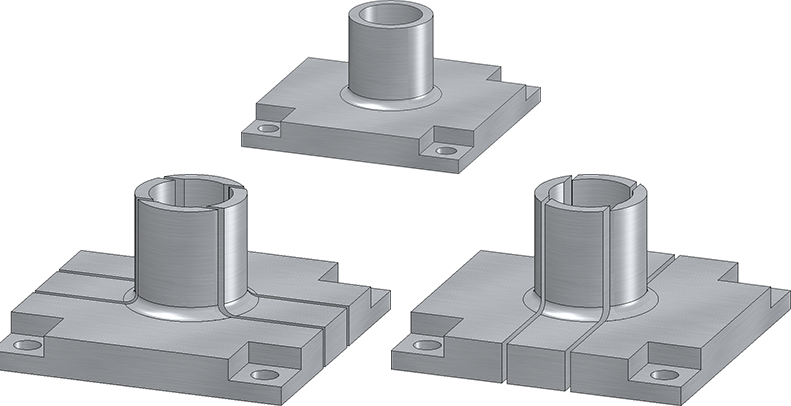

Beispiel: Geteiltes 3D-Teil



Die Funktion finden Sie auch unter Stahlbau > Verlängern > Teilen.



Wenn Sie am Ausgangsteil Änderungen an Features vornehmen, die vor dem Feature Teilung liegen, dann wird nur das Ausgangsteil neu berechnet. Die Teilung wird an gleicher Stelle bezogen auf das Teilekoordinatensystem durchgeführt. Das bedeutet, dass weder die Teilungspunkte noch die Teilstücke neu berechnet werden. Um auch die Teilstücke anzupassen, wählen Sie im Kontextmenü des Teilungsfeatures die Funktion Aktualisieren.

Ansichten

Detailansicht Quader/Kugel - neuer Dialog und Änderungsmöglichkeit

Die bisherigen Funktionen Detailansicht Quader und Detailansicht Kugel sind zu einer neuen Funktion Detailansicht Quader/ Kugel zusammengefasst worden. Im Dialogfenster Detailansicht können Sie zwischen beiden Modi wechseln.

Der neue Dialog ist deutlich benutzerfreundlicher. Beispielsweise werden jetzt Quader und Kugel in der Vorschau visualisiert und lassen sich dynamisch mit dem Cursor aufziehen.

Darüber hinaus ist es ab SP2 auch möglich, Detailansichten vom Typ Quader /Kugel nachträglich zu ändern. Dazu verwenden Sie die Funktion Detailansicht ändern im Ribbon Ansichten oder im Kontextmenü für Ansichten. Es wird dann automatisch der entsprechende Dialog angezeigt.



Neues Dialogfenster bei der Auswahl von Schraffurmustern

Die Auswahl der Schraffurmuster in Ansichtsfunktionen ist überarbeitet worden. Dies betrifft die folgenden Funktionen:

Zur Auswahl des Schraffurmusters wird jetzt das Dialogfenster Schraffurauswahl angezeigt. Wenn Sie mit dem Cursor auf eines der Muster zeigen werden weitere Informationen zum Schraffurmuster angezeigt. Mit einem Klick auf das Lupensymbol unten links lässt sich die Anzeige der Muster auch zoomen.



Steht im Konfigurationsmanagement unter Zeichnung > Ansichten der Parameter Schnittflächenschraffur auf Nach Werkstoff, dann hat die Schraffurauswahl in den Dialogen keine Auswirkung.

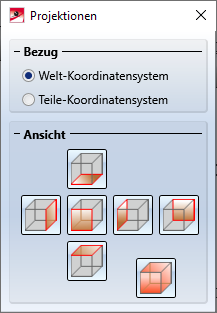

Neues Dialogfenster beim Anlegen von Ansichten

Der Dialog zur Auswahl der Projektion beim Anlegen einer neuen Ansicht ist in SP2 neu gestaltet worden.

Dies betrifft die folgenden Funktionen

Ansichten > Neu > Standard

Ansichten > Neu > List...

Ansichten > Neu > List... > Liste auf Ref.ansicht

Ansichten > Neu > List... > Aktive Teileliste

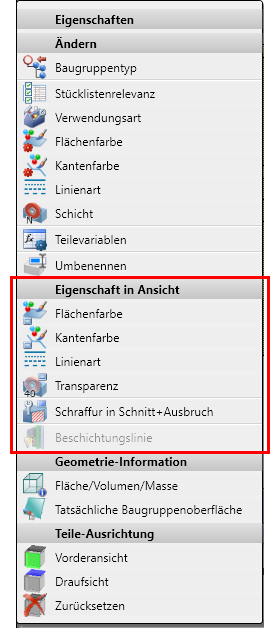

Ansichtseigenschaften von Baugruppen im Kontextmenü

Wie für andere 3D-Teile steht jetzt auch für Baugruppen im Kontextmenü Baugruppen unter Eigenschaften der Bereich Eigenschaft in Ansicht zur Verfügung.

Mit diesen Funktionen können Sie die Darstellung der Baugruppe in der aktiven Ansicht festlegen.



Ändern der Darstellung mehrerer Ansichten

Sind im ICN mehrere Ansichten markiert, dann lässt sich die Darstellung aller gewählten Ansichten in einem Schritt ändern.

Dabei ist Folgendes zu beachten:

  1. Die Fortschrittsanzeige erfolgt ansichtsübergreifend. Dies gilt auch für den Abbruch von Hidden-Line-Berechnungen mit der ESC-Taste. Noch nicht berechnete Ansichten werden dann in Schnelldarstellung angezeigt.
  2. Wird die Darstellungsfunktion mit gedrückter STRG-Taste aufgerufen, dann werden die Ansichten immer auf exakte Darstellung umgeschaltet. Dies gilt auch, wenn die automatische Schnelldarstellung aktiv ist.

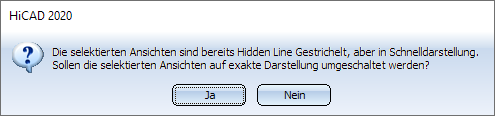

  3. Sind mehrere Ansichten gewählt, die alle bereits die gewünschte Darstellung haben, sich aber in Schnelldarstellung befinden, dann fragt HiCAD, ob die Ansichten auf exakte Darstellung umgeschaltet werden sollen.



Ausblenden von Teilen in mehreren Ansichten

Teile lassen sich jetzt in einem Schritt in allen aktuell gewählten Ansichten ausblenden. Dazu wählen Sie zunächst im ICN alle gewünschten Ansichten. Dann wählen Sie im ICN oder in der Konstruktion die auszublendenden Teile aus und wählen dann im Kontextmenü (rechte Maustaste) die Funktion Teile-Liste, in aktiver Ansicht ausblenden. Die Teile werden dann in allen Ansichten ausgeblendet, die im ICN markiert sind.

Normteile / Normbearbeitung

Klemmlängeneingabe beim Einbau von Nieten

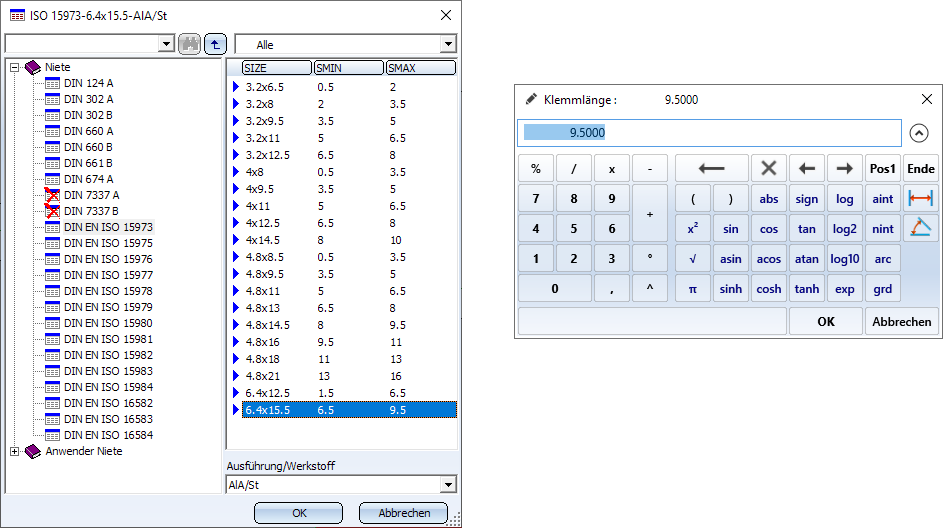

Beim Einbau von Nieten wird jetzt auch der Klemmlängenbereich einer Ausprägung angezeigt. Dazu sind im Katalog die Tabellen für Niete unter Verbindungselemente > Niete sowie unter Werksnormen > Anwender Verbindungselemente > Anwender Niete um die minimale (SMIN) und maximale (SMAX) Klemmlänge erweitert worden.

Beim Einbau von Nieten werden diese Werte im Auswahlfenster angezeigt. Wird eine Ausprägung gewählt, dann ist das Dialogfenster Klemmlänge mit dem Wert SMAX der gewählten Ausprägung vorbelegt. Dieser Wert kann geändert werden, darf aber nicht kleiner als SMIN und nicht größer als SMAX sein.



Bei Update-Installationen wird die Klemmlänge nicht angezeigt.



Normbearbeitungen ändern

Normbearbeitungen, die Sie mit den Funktionen unter 3D-Standard > Normbearbeitung erzeugen, lassen sich ab SP2 auch durch einen Doppelklick auf den entsprechenden Eintrag im Feature-Protokoll bearbeiten. Dies gilt für alle Normbearbeitungen, bei denen eine Katalogauswahl möglich ist sowie für Durchgangsbohrungen und Signierungen.

Skizzen

Erweiterung des Moduls HiCAD VI / AV

Mit der Viewerlösung HiCAD VI / AV lassen sich HiCAD Konstruktionen und Zeichnungen aus Fremdsystemen visualisieren. Darüber hinaus unterstützt das Modul die Plotgenerierung/-ausgabe und den Datenexport. Um hier das Anlegen und Bearbeiten von Skizzen für Schnitt- und Detailansichten zu unterstützen, stehen auf der Ribbon-Leiste Skizze des Moduls nun die entsprechenden Funktionen zur Verfügung.



Hervorhebung isolierter Punkte

Ist in den HCM-Einstellungen für Skizzen die Checkbox Bedingungen eintragen aktiv oder wird eine Skizze manuell parametrisiert, dann werden die Skizzenpunkte farbig hervorgehoben. Ab SP2 gilt dies auch für isolierte Punkte einer Skizze. Anfangs- und Endpunkte der Skizzenlinien werden durch einen gefüllten Kreis (1), isolierte Punkte der Skizze durch einen gefüllten Kreis mit einem Ring (2) gekennzeichnet. Dies gilt für ebene Skizzen und 3D-Skizzen.

Die Größe und die Farbe der Hervorhebung legen Sie im Konfigurationsmanagement unter Systemeinstellungen > Skizzen-HCM fest.

Sollen Skizzenpunkte nicht hervorgehoben werden, dann setzen Sie den Parameter Größe der Hervorhebung von Skizzenpunkten auf 0.



Parametrisierte Skizzen in Schnittansichten

Ist eine parametrisierte Skizze mit dem Einsatzzweck Erzeugen / Bearbeiten in einer Schnitt- oder Detailansicht aktiv, dann werden auch dort die Linienendpunkte der Skizze und die Freiheitsgrade visualisiert.

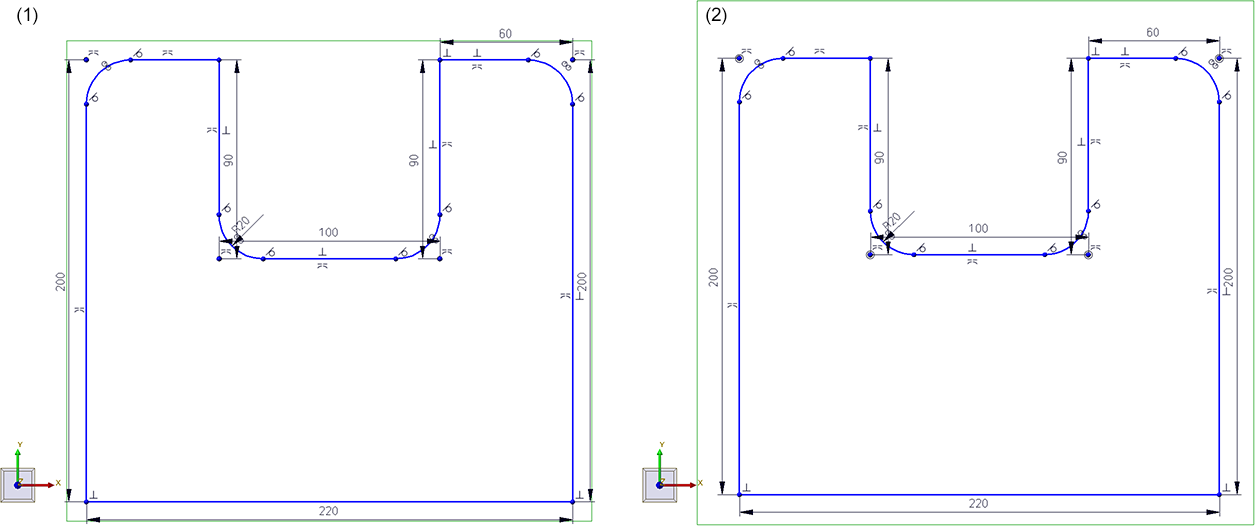

Größe der Skizzenebene

HiCAD legt um die Geometrie einer Skizze einen grünen Rahmen, der die Ebene der Skizze repräsentiert und die Geometrie der Skizze vollständig umschließt. Ab HiCAD 2020 SP2 werden dabei auch HCM-Lage- und Maßbedingungen der Skizze berücksichtigt.

(1) vor HiCAD 2020 SP2, (2) ab HiCAD 2020 SP2



3D-Skizzierer - Geänderte Bogenerzeugung

Beim Einfügen von Bögen werden ab SP2 am Cursor der Bogenradius und der Öffnungswinkel angezeigt. Wollen Sie einen bestimmten Radius verwenden, dann drücken Sie die Leertaste oder wählen Sie die Funktion Werteingabe und geben Sie den Bogenradius ein. Den Bogenendpunkt bestimmen Sie entweder durch Absetzen des Cursors oder mit einer Punktoption.

Wählen Sie zunächst den Radius des Bogens. Ziehen Sie dazu den Bogen so auf, dass der gewünschte Radius angezeigt wird und setzen Sie den Cursor ab. Die Richtung, in die der Bogen aufgezogen wird (tangential oder nicht tangential) hängt von der Klickstelle bei der Wahl der Funktion ab.

Wollen Sie einen bestimmten Radius verwenden, dann drücken Sie die Leertaste oder wählen Sie die Funktion Werteingabe und geben Sie den Bogenradius ein.

Den Bogenendpunkt bestimmen Sie entweder durch Absetzen des Cursors (der Öffnungswinkel wird angezeigt) oder mit einer Punktoption.

Wird der zuletzt bestimmte Punkt erneut gewählt, dann wird automatisch das Zeichnen eines Bogens begonnen.

Wenn Sie eine Richtung vorgeben, wird der Bogen in der Ebene gezeichnet, die aufgespannt wird durch die vorgegebene Richtung und die Tangente der letzten Kante am Anschlusspunkt.



Erweiterte Punktoptionen am Autopiloten

Die am Autopilot angezeigten Punktoptionen

stehen auch für ebene Skizzen und 3D-Skizzen zur Verfügung. Dabei wird die Punktion F nur angezeigt, wenn innerhalb einer Funktion mehrere Punkte gewählt werden müssen, beispielsweise bei der Richtungswahl. Darüber hinaus situationsabhängig die nachfolgenden Einschränkungen zu beachten.

Ebene Skizzen



T

F

O

S2

Skizze > Zeichnen > Rechteck > Frei

-

Skizze > Zeichnen > Ellipse

Skizze > Zeichnen > Ellipse > Teil-Ellipse



3D-Skizzen



T

F

O

S2

Skizze > Neu > Punkt

Skizze > Zeichnen > Freih...

Skizze > Zeichnen > Text



Richtung/Achse

Bei der Wahl einer Richtung/Achse über zwei Punkte werden beim zweiten Punkt T, F, O und S2 angeboten, beim ersten Punkt nicht. Das betrifft die folgenden Skizzenfunktionen:



Kantenzug HCM

Hier wird bei allen Funktionen S und S2 angeboten, mit Ausnahme des Draggens.

Service Pack 1 2020 (V. 2501)



Skizzen

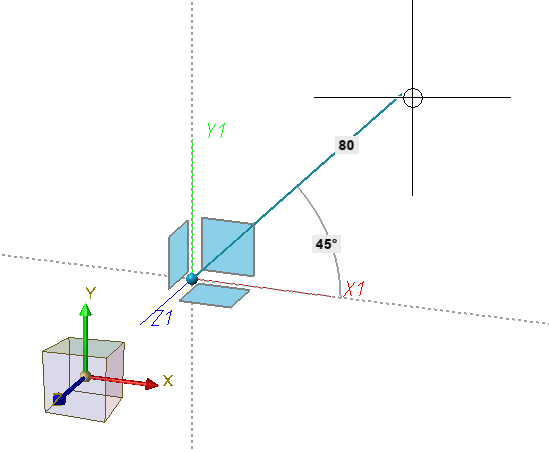

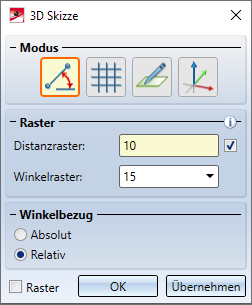

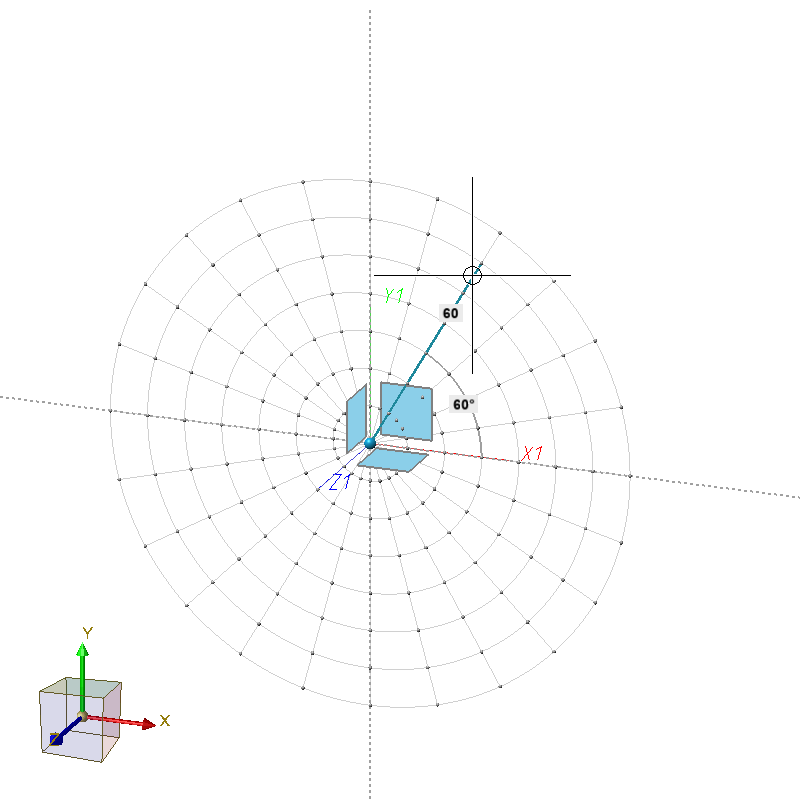

Erweiterungen des 3D-Skizzierers

Mit SP1 ist der 3D-Skizzierer deutlich erweitert worden. Damit haben sich auch das Dialogfenster und das Kontextmenü geändert:



Weitere Punktoptionen am Autopiloten beim Skizzieren

Sowohl bei ebenen Skizzen als auch bei 3D-Skizzen werden am Autopiloten - je nach Cursorstellung - jetzt auch die Punktoptionen

O Online auf Linie durch Punkt und

F Lotfußpunkt

angezeigt, wenn der Cursor in der Nähe eine geraden Linie steht.

Steht der Cursor in der Nähe eines Kreises, dann werden jetzt auch die Optionen F Lotfußpunkt und T Tangentialpunkt angezeigt. Bei 3D-Skizzen gilt dies allerdings nur dann, wenn sich der Kreis und der letzte Punkte in einer Ebene befinden. Für Bögen und Ellipsen gilt das Verhalten analog.

Sonstiges





Bemaßung und Beschriftung

Automatische Bemaßung - Optimierung der Fußpunkte

Bei automatisch erzeugten Bemaßungen wird ab HiCAD 2020 SP1 die Maßhilfslinie (bei unverkürzten Maßhilfslinien) nur noch bis zum nächstgelegenen Punkt auf dem zu bemaßenden Objekt gezeichnet, d.h. bis zum nächsten Punkt auf der Kontur. Dies gilt für automatisch bemaßte Abwicklungen von Kantblechen.

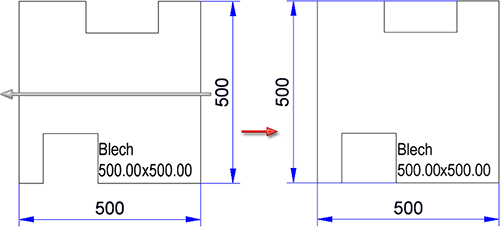

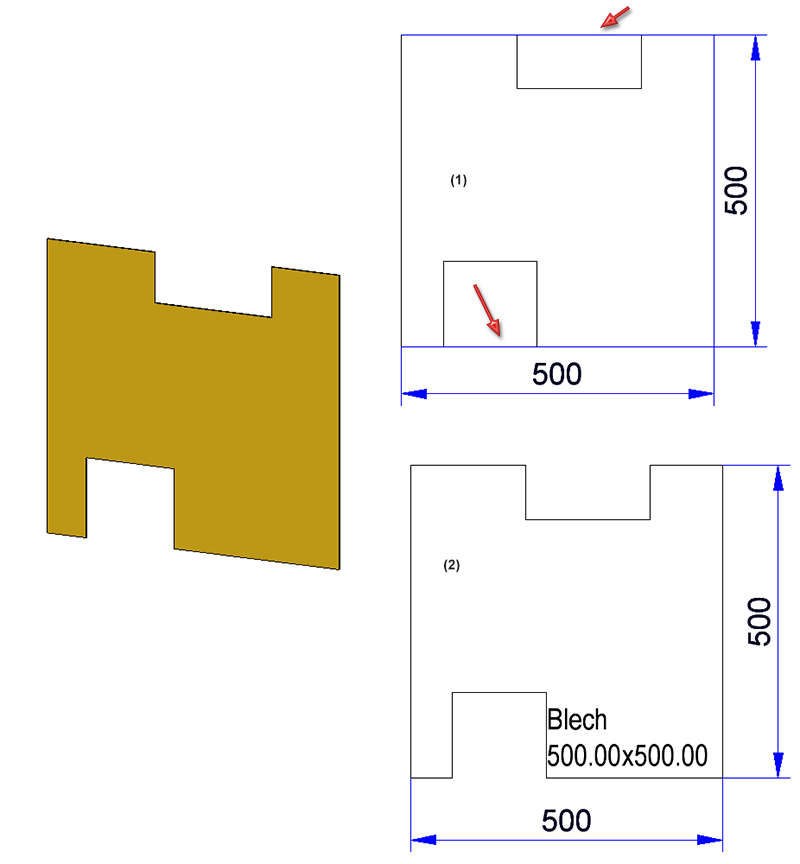

Die folgende Abbildung zeigt ein Kantblech mit Ausnehmungen und die automatisch bemaßte Abwicklung des Bleches.

(1) vorher , (2) ab HiCAD 2020 SP1



Hinweis:

Wird ein automatisch erzeugtes Maß manuell geändert, dann kann die oben beschriebene Optimierung in manchen Fällen nicht eingehalten werden. Dies gilt beispielsweise, wenn Sie im abgebildeten Beispiel das rechte Maß komplett auf die andere Seite ziehen.

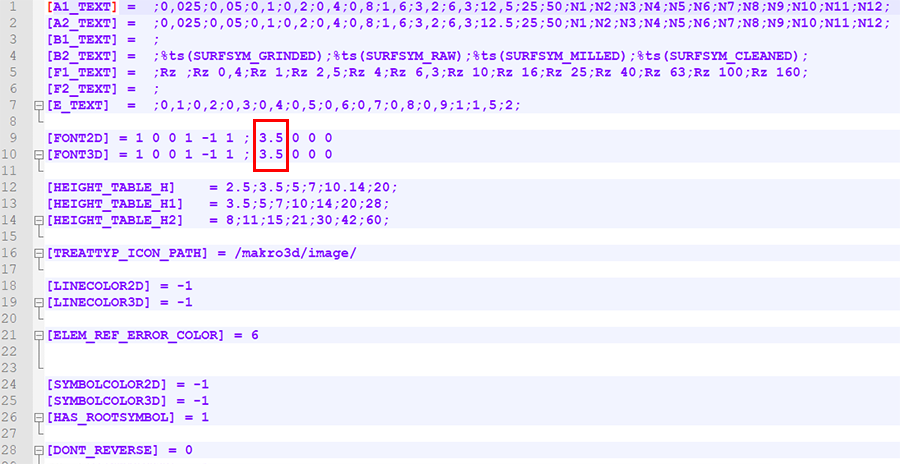

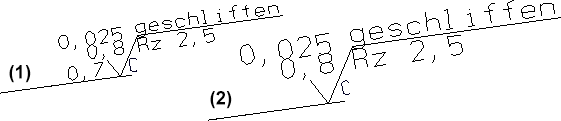

Normgerechte Angaben zur Oberflächenbeschaffenheit

Alle Angaben zur Oberflächenbeschaffenheit werden ab SP1 in derselben Schriftgröße und Linienbreite angezeigt. Nach einer Neuinstallation von HiCAD ist Voreinstellung für die Texthöhe der Oberflächensymbole in der Datei surfsym.ini 3.5 mm.

(1) ab HiCAD 2020 SP1, (2) vor SP1



Attribute in Beschriftungen als Favoriten kennzeichnen

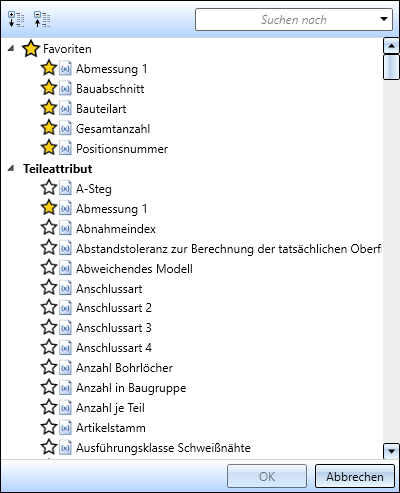

Bei der Attributauswahl für Beschriftungen haben Sie jetzt die Möglichkeit, häufig benötige Attribute für den schnelleren Zugriff als Favoriten zu kennzeichnen. Dazu klicken Sie einfach auf das Symbol neben dem Attributnamen. Das Symbol wird durch ersetzt. So gekennzeichnete Attribute werden im Auswahlfenster unter Favoriten aufgeführt.

Um ein Attribut aus der Favoritenliste zu entfernen, klicken Sie einfach auf das entsprechende Symbol - entweder direkt in der Favoritenliste oder in der Liste der Attribute.

Ansichten

Automatische Schnelldarstellung

Bei komplexen Konstruktionen kann es insbesondere bei der Aktualisierung von Ansichten im Modus Hidden-Line zu Wartezeiten kommen. Um diese zu reduzieren, bietet HiCAD die Möglichkeit, für die Darstellung von Ansichten mit langen Berechnungszeiten temporär anstelle der exakten Hidden-Line Berechnung die entsprechende Quick-Hidden-Line Darstellung - die sogenannte Schnelldarstellung - zu verwenden. Dies erhöht die Performance bei der Bearbeitung und Aktualisierung von Ansichten erheblich. Situationen, in denen dieser Modus sehr nützlich ist, sind beispielsweise

In der folgenden Tabellen sehen Sie, welche Schnelldarstellung zu einer exakten Darstellung gehört.

Exakte Darstellung

Zugehörige Schnelldarstellung

Hidden-Line

Quick Hidden-Line

Hidden-Line gestrichelt

Quick Hidden-Grey

Schattiert mit Hidden-Line

Schattiert mit Kanten

Glasmodell

Wireframe (nicht separat wählbar)

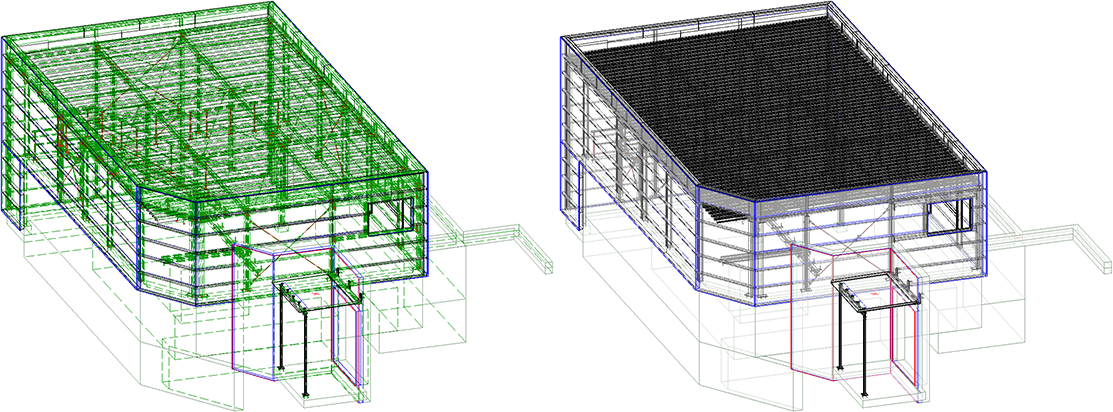

Links: Exakte Darstellung - Hidden-Line gestrichelt, Rechts: Schnelldarstellung - Quick-Hidden-Grey
(Konstruktion: Metallbau Wilhelmer Projekt GmbH, Kolbnitz, Österreich)

Die Schnelldarstellung kann konstruktionsabhängig aktiviert werden, d.h. Sie können je nach Anforderung oder Größe der Konstruktion den Modus ein- bzw. ausschalten. Dies kann sowohl automatisch als auch manuell erfolgen. Darüber hinaus lässt sich festlegen, wie beim Speichern verfahren werden soll, wenn die Konstruktion Ansichten mit Schnelldarstellung enthält.

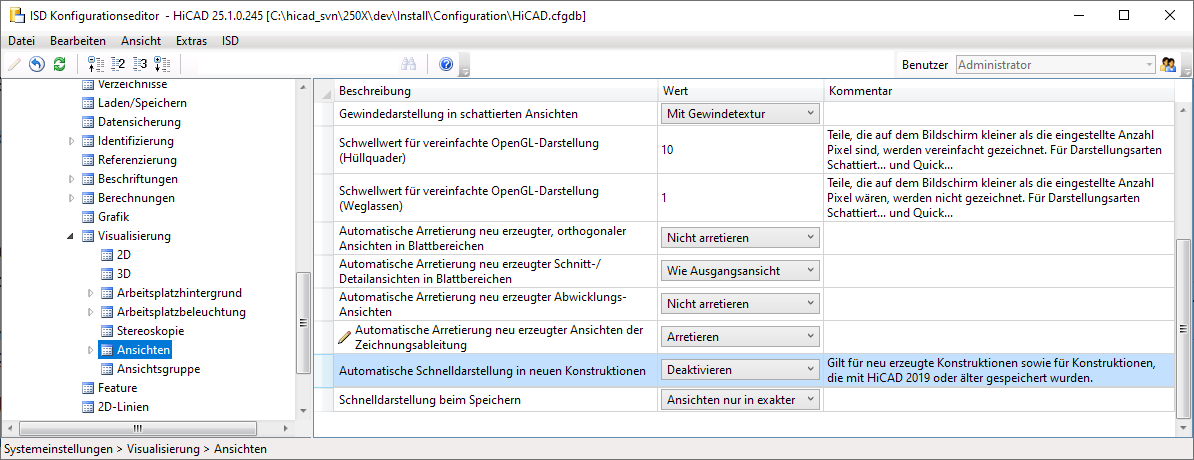

Im Konfigurationsmanagement stehen dazu unter Systemeinstellungen > Visualisierung > Ansichten folgende Parameter zur Verfügung:

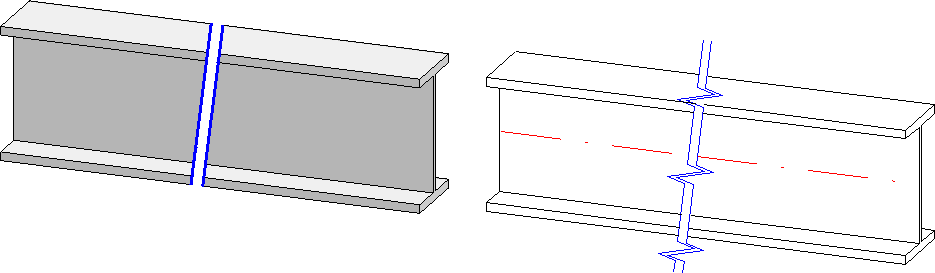

Darstellung schattierter Ansichten mit Verkürzung

Seit HiCAD 2020 ist die Verkürzung von Ansichten auch für schattierte Ansichten (Darstellungsart Schattiert mit/ohne Kanten oder Quick Hidden Line / Quick Hidden-Grey) möglich. Ab SP1 werden die Verkürzungsmarkierungen nun in der in den Verkürzungsparametern für die Bruchlinien gewählten Farbe dargestellt.

Beachten Sie in diesem Zusammenhang bitte, dass für Verkürzungen schattierter Ansichten nur die Farbe berücksichtigt wird.

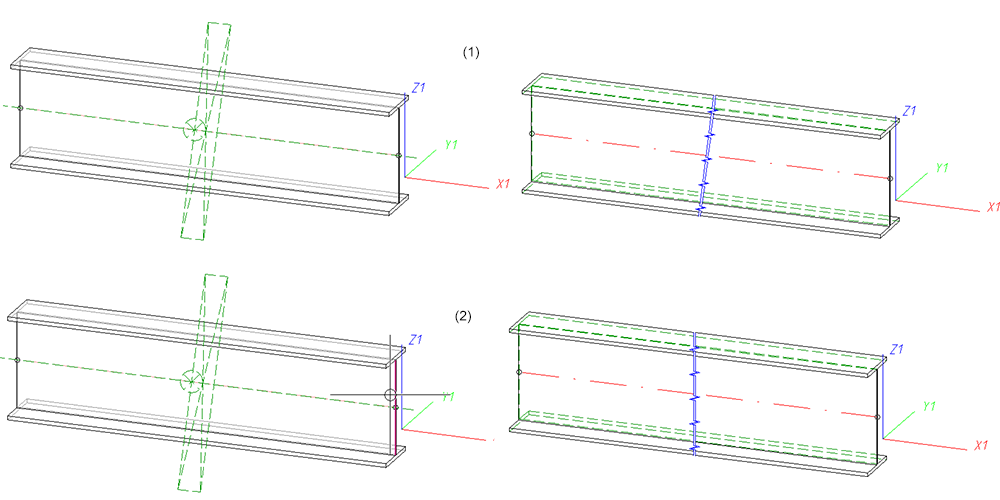

Festlegen der Schnittrichtung bei Ansichten mit Verkürzung

Ab HiCAD 2020 SP1 haben Sie die Möglichkeit, die Schnittrichtung, d.h. die Richtung, in der die Bruchlinien verlaufen, individuell festzulegen. Dazu ist das Dialogfenster für Ansichtsverkürzung entsprechend erweitert worden.

Haben Sie einen Verkürzungsbereich hinzugefügt, dann klicken Sie zum Ändern der Schnittrichtung auf Festlegen. Anschließend legen Sie die gewünschte Richtung durch Bestimmung zweier Punkte, Auswahl einer Kante oder Auswahl einer Fläche fest. Bei Auswahl einer Fläche wird die Flächennormale verwendet. Haben Sie eine Schnittrichtung festgelegt, dann verlaufen die Bruchlinien parallel zur Projektion der Schnittrichtung in die Bildebene. Anderenfalls erfolgt der Schnitt orthogonal zur Verkürzungsrichtung, d.h. der Richtung, in der die Teilbereiche zusammengeschoben werden. Mit einem Klick auf Zurücksetzen wird die Schnittrichtung wieder aufgehoben.

(1) Verkürzung ohne Schnittlinie, (2) Verkürzung mit senkrechter Kante als Schnittlinie



Teile-Eigenschaften

Teile-Ausrichtung bei Blechlaschen und Biegezonen

Da für Blechlaschen und Biegezonen keine Werkstattzeichnung erstellt werden kann, bezieht sich die im Kontextmenü für 3D-Teile mit den Funktionen unter Eigenschaften > Teile-Ausrichtung gewählte Ausrichtung ab HiCAD 2020 SP1 immer auf das Blechhauptteil.

Ausrichtungen von Blechlaschen und Biegezonen die in älteren HiCAD-Versionen gesetzt wurden, können Sie mit der Funktion Zurücksetzen löschen. Dabei muss das Blechhauptteil aktiv sein. Angezeigt wird für diese Blechlaschen und Biegezonen die Ansichtsausrichtung des Blechhauptteils.



Nicht abmessungsrelevante Baugruppen und Teile

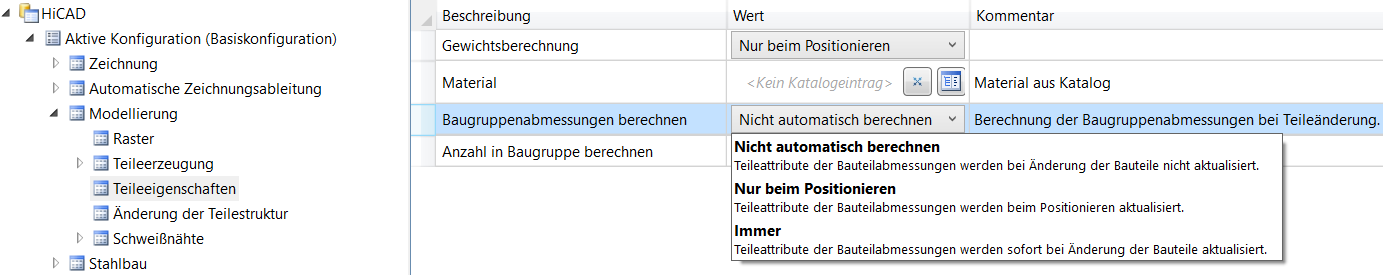

Nicht alle Teile sind für die Abmessung von Baugruppen relevant. Daher bietet HiCAD die Möglichkeit, derartige Teile als nicht-abmessungsrelevant zu kennzeichnen. Diese Teile werden dann in allen übergeordneten Teilen und Baugruppen bei deren Berechnung der Abmessungen ignoriert.

Um ein Teil als nicht-abmessungsrelevant zu kennzeichnen, muss ihm das Teileattribut Für Abmessungen ignorieren (Attributname: #NDR, Attributtyp: Integer) zugeordnet werden. Hat dieses Attribut den Wert 1, dann gilt es als nicht abmessungsrelevant.

Um dieses Attribut nutzen zu können, müssen Sie die Attributmasken und/oder Eigenschaftenfenster des ICN manuell erweitern. In den zum HiCAD Lieferumfang gehörenden Masken und Fenstern ist dieses Attribut nicht voreingestellt.

Ein Beispiel finden Sie hier.

Normbearbeitungen

Wählbarer Randmodus für Lochmuster

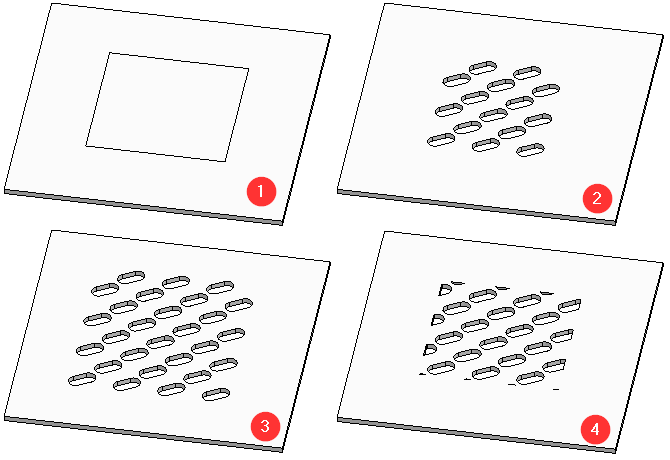

Bei Lochmustern kann nun über den Randmodus ausgewählt werden, wie mit Löchern verfahren wird, die nicht komplett innerhalb des Bearbeitungsbereiches liegen. Neben der Option Kein Loch auf Rand, welche dem bisherigen Verhalten von HiCAD entspricht und nur Löcher erzeugt, die komplett innerhalb des Bearbeitungsbereiches liegen, stehen nun die Optionen Volles Loch auf Rand, welche Löcher, die nur teilweise im Bearbeitungsbereich liegen, vollständig erzeugt sowie Loch mit Rand verschneiden, welches nur den Teil der Löcher erzeugt, der im Bearbeitungsbereich liegt, zur Verfügung.

(1) Vorlage: Blech mit Bearbeitungsbereich, (2) Kein Loch auf Rand, (3) Volles Loch auf Rand, (4) Loch mit Rand verschneiden



Erweiterungen für Innen- und Außengewinde

Die Funktion Innen-/Außengewinde ist erweitert worden:



Folgende Formen stehen zur Verfügung:

Außengewinde

Innengewinde

Ohne

Ohne

Fase
Geben Sie Länge der Fase ein oder wählen Sie Symmetrisch, wenn die Fase mit einem Winkel von 45° erstellt werden soll. In diesem Fall ergibt sich die Fasenlänge automatisch. Die Fase wird nur bei exakter Detaillierung erstellt.

Senkung

Die Senkung wird nur bei exakter Detaillierung erstellt.

Spitze
Geben Sie die Länge der Spitze ein.



Verjüngung
Geben Sie die Länge und den Durchmesser der Verjüngung ein.

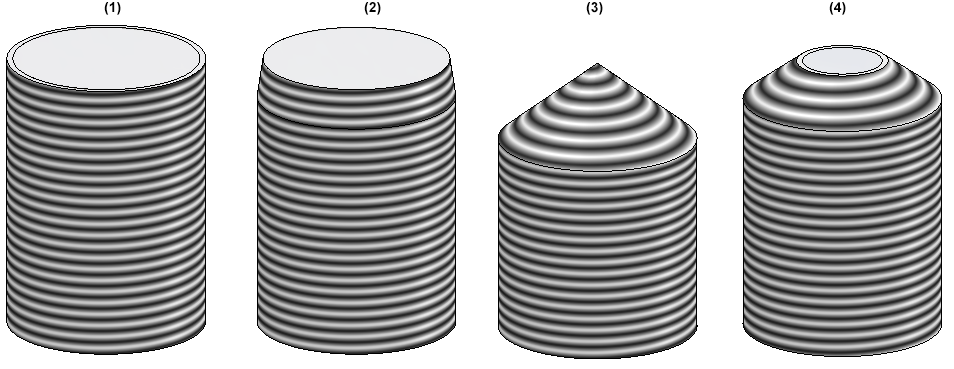

(1) ohne, (2) Fase, (3) Spitze, (4) Verjüngung

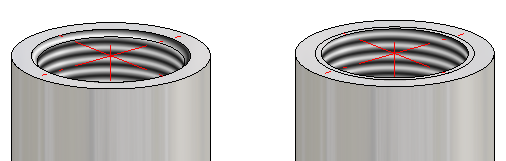

Innengewinde mit und ohne Senkung

Major Release 2020 (V. 2500)

Teile anlegen

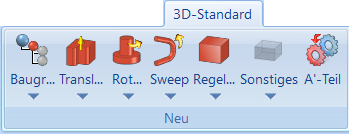

Die Funktion Abhängiges Teil ist jetzt direkt im Ribbon 3D-Standard in der Funktionsgruppe Neu zu finden.

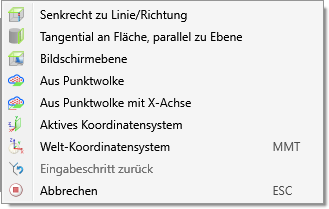

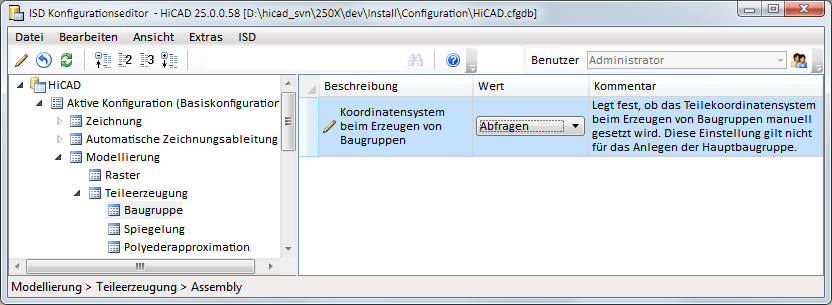

Teilekoordinatensystem von Baugruppen

Wie jedes Teil hat auch eine Baugruppe ein Teilekoordinatensystem. Dieses Koordinatensystem kann entweder - wie bisher - von HiCAD automatisch bestimmt oder ab HiCAD 2020 von Ihnen beim Anlegen einer leeren Baugruppe sowie beim Bilden einer Baugruppe aus vorhandenen Teilen festgelegt werden. Dazu steht im ISD Konfigurationsmanagement unter Modellierung > Teileerzeugung > Baugruppe (Assembly) jetzt ein entsprechender Parameter zur Verfügung.

Folgende Einstellungen sind möglich:



Die Funktionen des Menüs arbeiten analog zu den namensgleichen Funktionen für Bearbeitungsebenen.

Die Einstellungen im Konfigurationsmanagement gelten nicht für Hauptbaugruppen. Bei neu angelegten Hauptbaugruppen entspricht das Teilekoordinatensystem immer dem Weltkoordinatensystem.

Ansichten

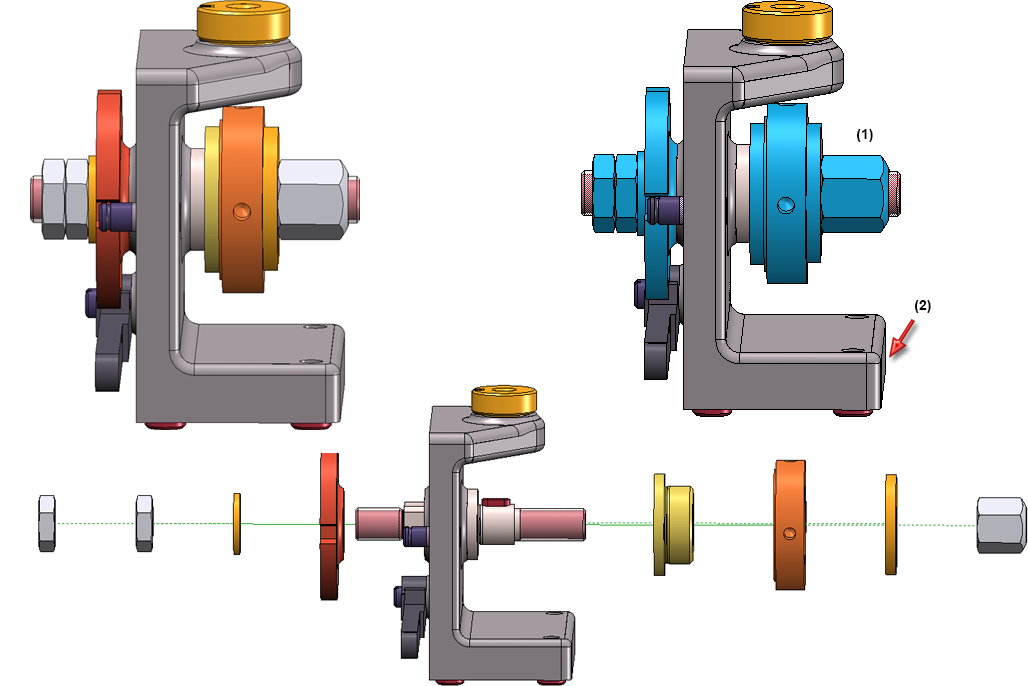

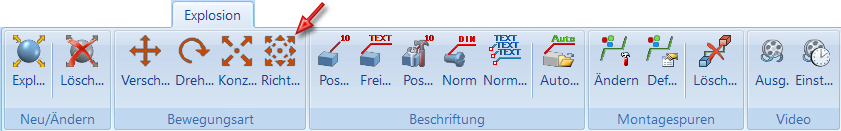

Explosion mit Richtungsautomatik

Mit HiCAD 2020 steht mit der Richtungsautomatik eine neue Bewegungsart für Explosionsansichten zur Verfügung.



Mit dieser Funktion lassen sich im Modus Explosion Verschiebungen mit Richtungsautomatik definieren. Wie bei der Verschiebung werden auch hier mehrere Teile gleichzeitig linear verschoben. Im Unterschied werden diese Teile hier aber nicht mit der gleichen Entfernung verschoben, sondern - bezogen auf ein bestimmtes Teil (das sogenannte Fixteil) - entlang der gewählten Richtung verteilt. Dadurch ist es möglich, mehrere Teile in einem Schritt gleichzeitig in positiver und negativer Richtung zu verschieben - in Abhängigkeit von der Lage der Teile zum gewählten Fixteil.

Betrachten wir die in der folgenden Abbildung links dargestellte Ausgangskonstruktion. Wir wollen erreichen, das die ausgewählten - in der Abbildung blau markierten - Teile (1) bezogen auf das Fixteil (2) in einem Schritt beidseitig verschoben werden, je nach ihrer Lage zu Teil (2). Das gewünschte Ergebnis ist unten in der Abbildung dargestellt. Dies erreicht man mit der Richtungsautomatik.



Neue Icons für das Ein-/Ausblenden von Teilen

Die Icons zum Ein-/Ausblenden von Teilen in 3D-Ansichten sind aussagekräftiger gestaltet worden. Dies betrifft sowohl die Ribbon-Leiste Ansichten als auch das Kontextmenü für Ansichten und gilt für folgende Funktionen:

Teile in aktiver Ansicht einzeln ausblenden (Ansichten > Teile > Ausbl...)

Alle Teile in aktiver Ansicht ausblenden und einzeln einblenden (Ansichten > Teile > Aus/Ein)

Teile in aktiver Ansicht einzeln einblenden (Ansichten > Teile > Einbl...).

Alle Teile in aktiver Ansicht einblenden (Ansichten > Teile > Einbl.A)



Sichtbarkeit von Texturen im HiCAD Viewer

Die Einstellungen für Texturen mit der Funktion Schattierte Darstellung werden auch beim Öffnen der Konstruktion im HiCAD Viewer berücksichtigt. Das heißt, ob und in welcher Ansicht Texturen im HiCAD Viewer dargestellt werden, hängt von den Einstellungen der Funktion Schattierte Darstellung ab.



Einstellungen für die schattierte Darstellung

Die Funktionen Schattierte Darstellung, aktive Ansicht und Schattierte Darstellung, alle Ansichten sind umbenannt und mit neuen Icons versehen worden:

Eigenschaften für schattierte Darstellung, aktive Ansicht

Eigenschaften für schattierte Darstellung, alle Ansichten



Verkürzte Ansichten

Ab HiCAD 2020 ist die Verkürzung von Ansichten auch für schattierte Ansichten möglich.

Bisher wurden Ansichten mit der Darstellungsart

immer unverkürzt dargestellt, auch wenn die Ansicht eigentlich eine Verkürzung hatte. Für Konstruktionen, die mit einer Version vor HiCAD 2020 erstellt wurden und die solche Ansichten enthalten, lässt sich im Konfigurationsmanagement unter Kompatibilität > Ansichten festlegen, wie beim Öffnen dieser Konstruktionen verfahren werden soll.

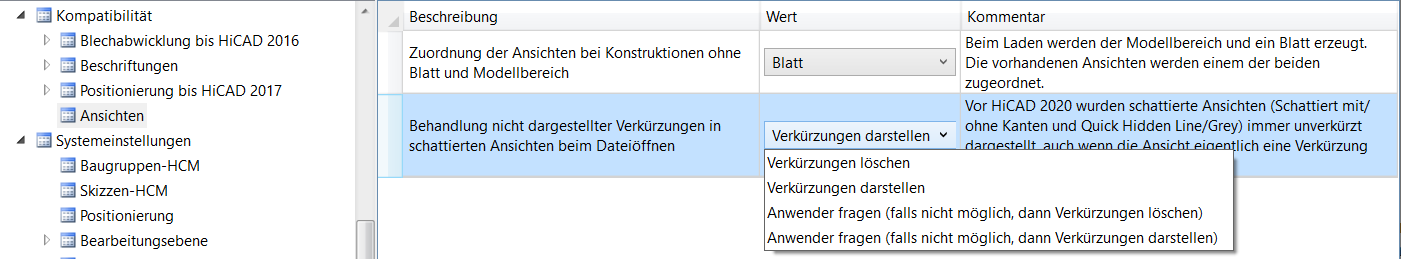

Die ISD-seitige Default-Einstellung ist Verkürzungen darstellen.

Simulation

Abkündigung der "alten" Montagesimulation

Die alten Funktionen Montagesimulation und Simulation (Kompatibilität), die sich bisher über die Symbolleisten verwenden ließen (Einstellungen > Symbolleisten), stehen ab HiCAD 2020 nicht mehr zur Verfügung. Bitte verwenden Sie zur Erstellung von Simulationen die Funktionalität des Andockfensters Simulation.

Bemaßung

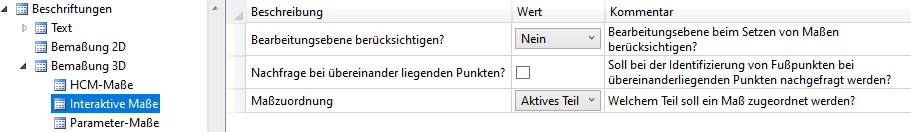

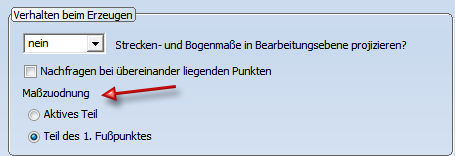

Maßzuordnung

Bisher wurden Maße bei ihrer Erzeugung immer dem aktiven Teil zugeordnet. Ab HiCAD 2020 können Maße bei der Erzeugung entweder dem aktiven Teil zugeordnet werden oder dem Teil, zu dem der 1. Maßfußpunkt gehört. Dies lässt sich mit der Funktion Maßparameter für neue allgemeine Maße setzen auf der Registerkarte System festlegen.

Die Parameter dieser Registerkarte können Sie über das Konfigurationsmanagement voreinstellen und zwar unter Systemeinstellungen > Interaktive Maße > Maßzuordnung. Die ISD-seitige Default-Einstellung für die Maßzuordnung ist Aktives Teil.

Text und Beschriftung

Einstellungen für die Teilebeschriftung

Die Funktion Teilebeschriftungs-Einstellungen finden Sie ab HiCAD 2020 im Untermenü der Funktion Teilebeschriftung neu .

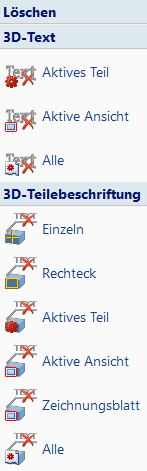

Teilebeschriftungen löschen

Die Funktionen zum Löschen von Teilebeschriftungen finden Sie ab HiCAD 2020 im Untermenü der Funktion Text löschen .

Neu in diesem Menü ist die Funktion Teilebeschriftung löschen, im Zeichnungsblatt . Mit dieser Funktion löschen Sie alle Beschriftungen des aktiven Zeichnungsblattes.

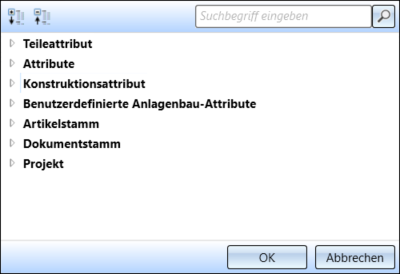

Geänderter Dialog für die Attributauswahl

Zur Auswahl von Attributen im Beschriftungseditor steht jetzt die Schaltfläche Attribute zur Verfügung. Nach einem Klick auf diese Schaltfläche wird die Auswahlliste für Attribute angezeigt, die in die verschiedene Attributgruppen unterteilt ist und so eine leichtere Auswahl der Attribute ermöglicht.

Die Auswahlliste lässt sich auf- und zuklappen und durchsuchen, z.B.

In diesem Zusammenhang ist die Bezeichnung Szenenattribut geändert worden in Konstruktionsattribut.



3D-Text überarbeitet

stehen nicht mehr zur Verfügung.

Normteile / Normbearbeitungen

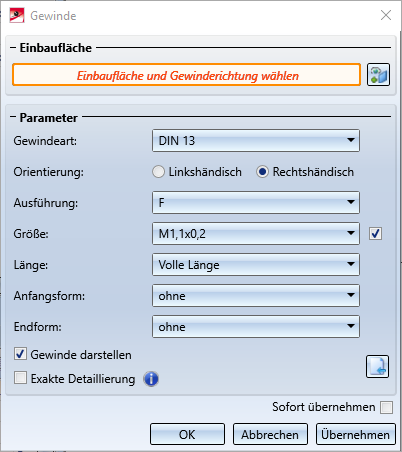

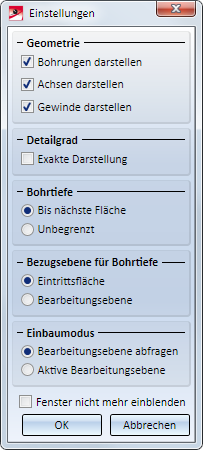

Innen-/Außengewinde komplett überarbeitet

Die Funktion 3D-Standard > Normbearbeitung > Gew... zur Erzeugung von Innen-/Außengewinden ist komplett überarbeitet worden.



Bearbeitungsrichtung

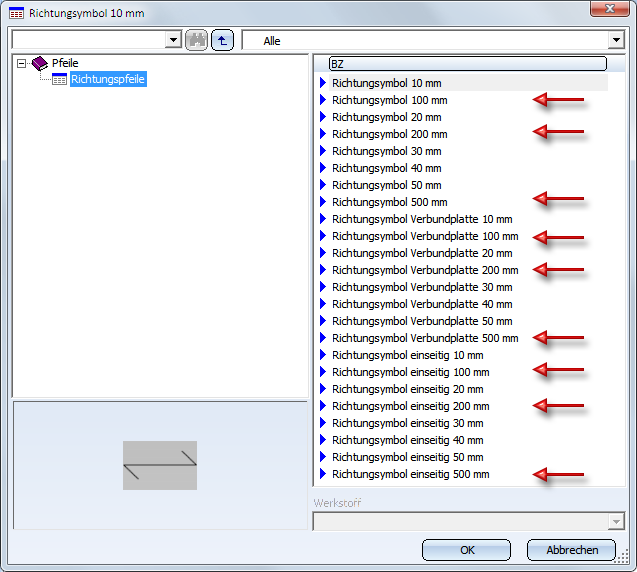

Die Tabelle Richtungspfeile (Katalog Werksnormen > Symbole > Pfeile) ist um zusätzliche Pfeilgrößen erweitert worden. Diese stehen innerhalb der Funktion Bearbeitungsrichtung zur Verfügung.



Normbearbeitungen / Langloch

Skizzen

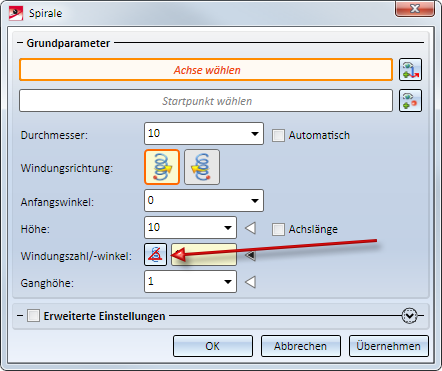

Spiralen

Anstelle der Anzahl der Windungen kann bei der Funktion Spiralen nun auch der Windungswinkel angegeben werden. Die Umschaltung erfolgt über die Symbole  bzw. .



Ist dieses Symbol sichtbar, dann ist der Modus Windungszahl aktiv. Geben Sie dann die Anzahl der gewünschten Windungen an. Der Windungswinkel wird automatisch berechnet.

Ist dieses Symbol sichtbar, dann ist der Modus Windungswinkel aktiv. Geben Sie dann den gewünschten Windungswinkel an. Die Anzahl der Windungen wird automatisch berechnet.

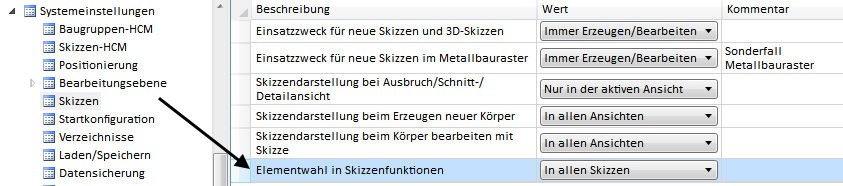

Elementwahl in Skizzenfunktionen

In Konstruktionen kann es vorkommen, dass mehrere Skizzen oder Skizzenlinien übereinander liegen. Damit in solchen Fällen beim Löschen oder Trimmen von Skizzenlinien nicht versehentlich die falschen Linien gelöscht werden, bietet HiCAD Ihnen jetzt bei diesen Funktionen die Möglichkeit festzulegen, ob nur Linien der aktiven Skizze ausgewählt werden können oder Linien aller Skizzen. Die Einstellung erfolgt im Konfigurationsmanagement unter Systemeinstellungen > Skizzen mit dem Parameter Elementwahl in Skizzenfunktionen. Die ISD-seitige Voreinstellung ist In allen Skizzen. Dies entspricht dem bisherigen Verhalten (vor HiCAD 2020).




Vorschau der Bearbeitungsebenen beim Anlegen von Skizzen

Ist in der Einsteiger-Konfiguration die Checkbox Weltkoordinatensystem-Ebenen bei neuer Skizze (auch 3D-Skizze) aktiv, dann wird beim Anlegen neuer Skizzen eine Vorschau der Ebenen des Weltkoordinatensystems angezeigt. Sie können dann einfach mit dem Cursor eine der als Vorschau eingeblendeten Default-Ebenen auswählen.

Diese Vorschau ist ab HiCAD 2020 deutlich größer.



Neuer Skizzierer für 3D-Skizzen

Ähnlich wie für ebene Skizzen ist jetzt mit dem neuen 3D-Skizzierer auch für 3D-Skizzen ein komfortables Tool zur Erstellung dreidimensionaler Linienzüge verfügbar.

Ist eine 3D-Skizze aktiv, dann wird durch Aufruf der Funktion Linie (Skizze > Zeichnen > Linie) automatisch der 3D-Skizzierer gestartet.

Der 3D-Skizzierer erleichtert die Konstruktion dadurch, dass HiCAD – ausgehend vom jeweils letzten Punkt eines Linienzuges - automatisch Hilfslinien entlang eines vordefinierten Rasters einblendet und - je nach gewähltem Modus - die entsprechenden Winkel, Distanzen oder Radien am Cursor anzeigt. Auf diesem Raster können Sie durch entsprechende Cursorbewegungen beispielsweise die Richtung und Länge einer Linie mit einem Mausklick bestimmen. Da 3D-Skizzen - wie andere 3D-Teile auch - ein Teilekoordinatensystem haben, lässt sich während des Zeichnens die Ebene, in der gezeichnet wird, beliebig wechseln. Diese Zeichenebene liegt immer parallel zur gewählten Ebene und verläuft durch den zuletzt bestimmten Punkt.

Bearbeiten / Modellieren

Punkte / Achsenkreuze ausblenden

Die Funktionen

Punkt ausblenden und

Achsenkreuze ausblenden

bleiben nach der Auswahl eines Punktes / einer Achsenkreuzkante aktiv, d.h. Sie können direkt weitere auszublendende Punkte/Kanten auswählen. Sie beenden die Funktionen mit der mittleren Maustaste.



Umwickeln verschoben

Die Funktion Umwickeln finden Sie jetzt im Untermenü der Funktion Deformieren .



Automatische Berechnung der Abmessungen von Baugruppen

Für Baugruppen lassen sich jetzt aus den Abmessungen der zur Baugruppe gehörenden Teile automatisch die Attribute Länge, Höhe und Breite der Baugruppe ermitteln und in die Baugruppenattribute eintragen. Bisher galt dies nur für die automatisch erzeugten Baugruppen im Stahl- und Metallbau. Bei der Berechnung der Abmessungen berücksichtigt werden alle zur Baugruppe gehörenden Volumenteile mit Ausnahme von Norm- und Zukaufteilen mit der Einbauart Baustellenmontage.

Ausgenommen von der automatischen Berechnung sind Strukturbaugruppen.

Ob und wann die Baugruppenabmessungen bei Teileänderungen berechnet werden, lässt sich im Konfigurationsmanagement festlegen und zwar unter Modellierung > Teileeigenschaften > Baugruppenabmessungen berechnen.

Folgende Einstellungen sind dort möglich:

Zur Berechnung der Abmessungen wird intern der Hüllquader der Baugruppe bestimmt, d.h. der kleinste Quader, der die zu berücksichtigenden Teile der Baugruppe vollständig umfasst. Bei der Berechnung der Abmessungen spielt auch die Ausrichtung des Hüllquaders eine Rolle. Diese wird nach folgender Priorität bestimmt:

  1. Ausrichtung des geänderten bzw. neu hinzugefügten Teils, d.h. die im Kontextmenü für Teile unter Eigenschaften > Teile-Ausrichtung gewählte Ansicht.
  2. Ausrichtung des Baugruppenhauptteils
  3. Koordinatensystem des Baugruppenhauptteils
  4. Koordinatensystem der Baugruppe selbst

Die erste Möglichkeit, die vorhanden ist, wird verwendet. Da jede Baugruppe ein Teile-Koordinatensystem hat, ist stets eine verwendbare Ausrichtung vorhanden und die Abmessungen können berechnet werden.

Die Zuordnung von Koordinatensystemachsen zu den Werten ist:

Wird die Teileausrichtung (Punkt 1 bzw. 2) verwendet, ergeben sich Länge/Höhe aus der Vorderansicht und die Breite ist senkrecht dazu. Diese Zuordnung ist nicht konfigurierbar.

Warum 3D?
