Bearbeitungsrichtung
Diese Funktion kennzeichnet die Bearbeitungsrichtung und Bearbeitungsseite eines Teils, z.B. einer Blechlasche, um die Maserungs- oder Beschichtungsrichtung festzulegen. Dazu stehen im Katalog Werksnormen/Symbole/Pfeile folgende Symbole für die Richtungspfeile zur Verfügung:
|
|
Richtungssymbol |
|
|
Richtungssymbol Verbundplatte |
|
|
Richtungssymbol einseitig |

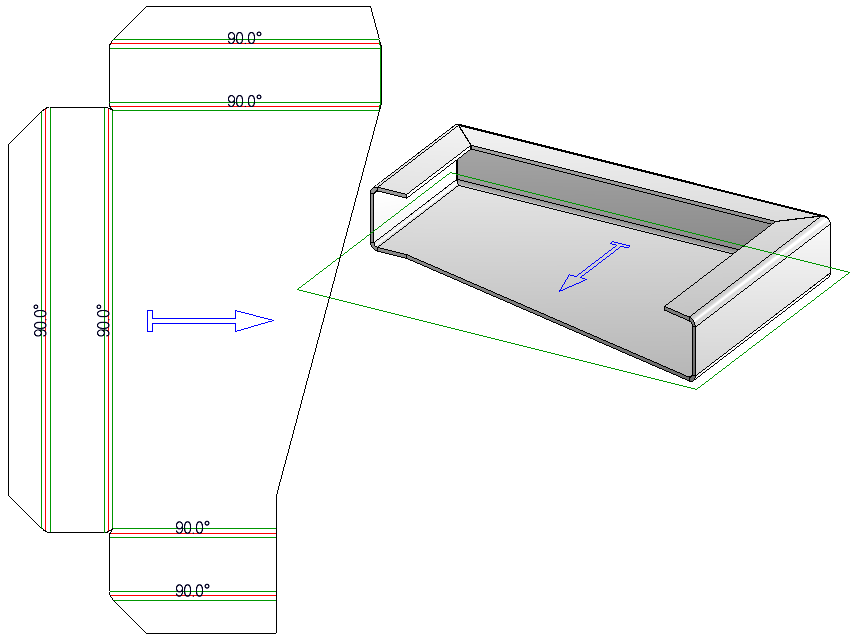

Bei der Erzeugung von Blechabwicklungen kann die Richtung optional zur Ausrichtung der Abwicklung genutzt werden. Dadurch wird die Abwicklung von der Seite, auf der der Pfeil ist, erstellt und automatisch horizontal zum Richtungssymbol ausgerichtet.
- Wählen Sie zuerst das zu bearbeitende Teil aus. Beachten Sie, dass diese Bearbeitung in Blechhauptteilen nicht erlaubt ist.
- Rufen Sie dann die Funktion Bearbeitungsrichtung auf. Das Dialog Einstellungen wird angezeigt. (Ausnahme: Sie haben die Option Fenster nicht mehr einblenden aktiviert.)
- Nehmen Sie die gewünschten Einstellungen vor und klicken Sie dann auf OK.

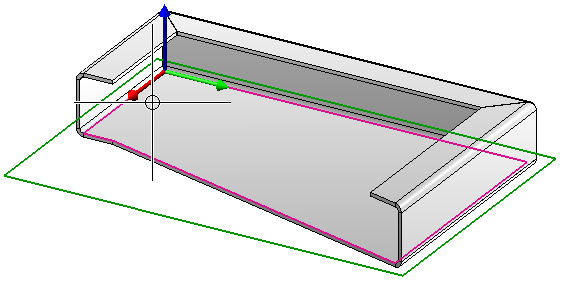

- Identifizieren Sie - falls erforderlich - die Bearbeitungsfläche, z.B. über 2 Kanten oder 2 Punkte.
- Wählen Sie das gewünschte Symbol (Art/Größe) aus.
- Bestimmen Sie die Einbauposition auf dem Teil.
Hinweis:
Wenn Sie bei einer Abwicklung statt des Kantbleches die automatische Abwicklung aktivieren, wird optional die Seite mit dem Richtungssymbol abgewickelt.
