News 2012 (3D-Blech)

• Grundblech
• Lasche ankanten
• Designvariante
• Ecke schließen
• Abwicklung
• Gehrung
• Segmentierung bei Biegezonen
• Bearbeitungsrichtung
• Solid aus Blech
• Pulverlinien
• Werkzeuge
• Schweißnaht
• Stückliste

Grundblech

• Neue Offset Funktion (SP1)

Mit der Funktion Neues Blech aus Oberfläche können Sie durch das Zuweisen einer Blechdicke, aus den Flächen eines 3D Körpers, neue Blecheteile konstruieren. Dabei wählen Sie, ob die Blechdicke nach innen, außen oder mittig abgetragen wird. Mit einem Doppelklick auf das Feature ändern Sie nachträglich das Blech. Als Biegezone ist eine Kante oder eine zylindrische Fläche wählbar.

Beispiel

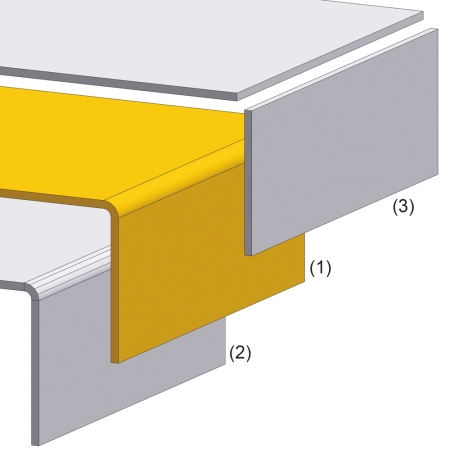

(1) Grundbleche
(2) Biegekanten
(3) Blechteil mit Freistich

• Neues Blech aus Solid (SP1)

Beim Erstellen eines Grundbleches aus einem 3D-Solid können Sie nun wählen, ob das Blech mit oder ohne Biegezone generiert werden soll.

Beispiel

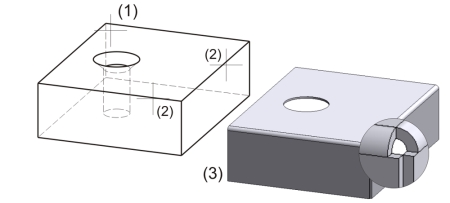

(1) Solid
(2) Blech mit Biegezone
(3) Blech ohne Biegezone

• Bei der Umwandlung eines positionierten Solid in ein Grundblech wird die Positionsnummer und die Stücklistenrelevanz übertragen. (SP2)

• Halbzeug

Beim erstellen eines Grundblechs können Sie nun die Daten eines Halbzeugs aus dem Katalogeditor laden. D.h. für das Grundblech werden die Blechdicke, der Biegeradius, das Zuschlagverfahren und das Material aus dem Katalogeditor übernommen.

Lasche ankanten

• Featureprotokoll beim Lasche ankanten (SP1)

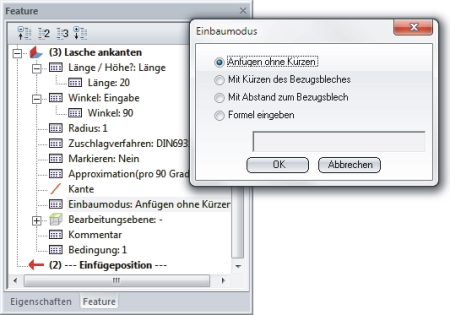

Im Featureprotokoll von Lasche ankanten gibt es jetzt die Möglichkeit den Einbaumodus zu ändern.

Sie haben die Wahl zwischen: anfügen ohne Kürzen, mit Kürzen des Bezugsbleches und mit Abstand zum Bezugsblech.

Beispiel

• Z-Kantung zwischen 2 Punkte

Mit der neuen Funktion Z-Kantung zwischen 2 Punkte können Sie zwei zusammenhängende Bleche mit Freistich ankanten.

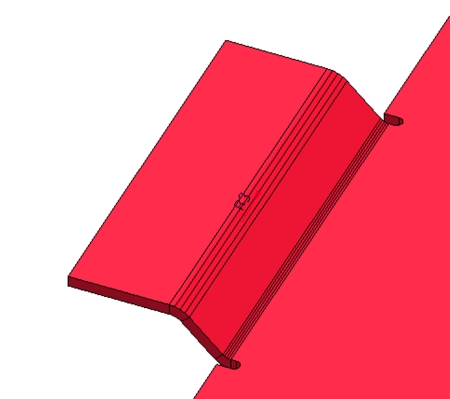

Beispiel

• Skizze ankanten

Beim Ankanten von Skizzen kann nun während des Einbaus die Skizze gespiegelt werden.

Die Lasche wird in negativer X-Richtung entsprechend der Skizze eingebaut. Mit der rechten Maustaste drehen Sie die Skizze vor dem identifizieren der Anschlusskante in die positive X-Richtung.

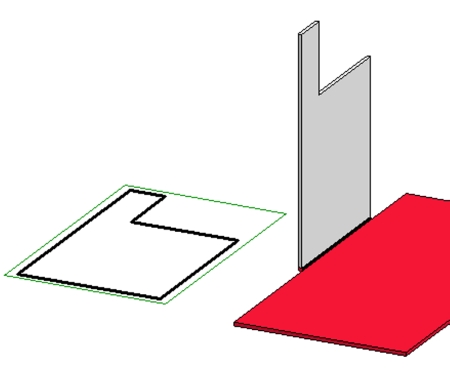

Beispiel

Designvariante Blechecke

• Eine Designvariante besteht aus einer beliebigen Anzahl in sich variabler Konstruktionsschritte. Einmal erstellt, lässt sich eine Designvariante jederzeit in anderen Konstruktionen - auch von anderen Anwendern - wiederverwenden und bei Bedarf beliebig weiterbearbeiten.
  Der Einbau der Designvariante Blechecke erfolgt über das Andockfenster Bauwesen-Funktionen, durch einen Doppelklick auf den Namen oder das Vorschaubild. Danach identifizieren Sie die Einbaukanten. Im Dialogfenster können Sie dann die Parameter der Blechecke auf Ihr Blechteil anpassen.

Ecke schließen Biegezone zu

• Mit der neuen Funktion Ecke schließen Außenkanten bündig, Biegezone zu wird jedes Blech bis zur äußeren Kante des anderen Bleches verlängert. Das gilt auch für die Biegezone. Identifizieren Sie die Stirnkanten beider Bleche. (SP2)

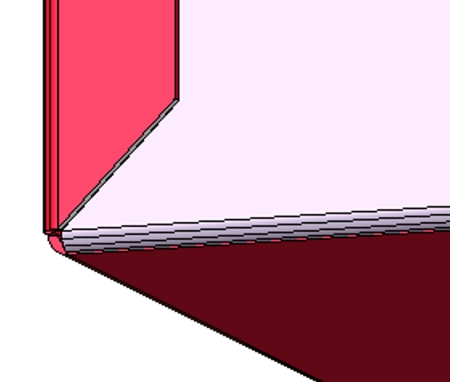

Beispiel

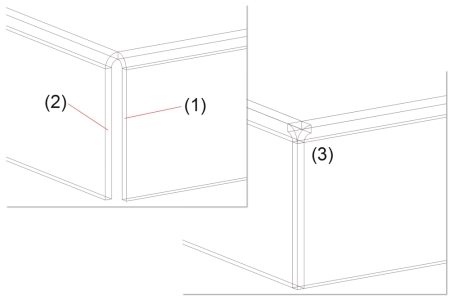

(1) Stirnkante
(2) Stirnkante
(3) Bis zu den Außenkanten der Bleche verlängert oder ggf. verkürzt.

Abwicklung

• Um eine fehlerfreie Produktion z.B. beim Laserschneiden zu gewährleisten, dürfen Linienelemente nicht kleiner als der Laserstrahl sein. Sie können im HiCAD, vor dem Erstellen der Abwicklung, die Mindestlinienlänge einstellen. Dadurch wird bei der Abwicklung z.B. von Kreisbögen eine Mindestlänge der Kreissegmente nicht unterschritten.
  Geben Sie in der Abwpar.dat unter CAM-relevante Mindestlinienlange einen Wert ein, der nicht unterschritten werden soll. (SP2)

Beispiel

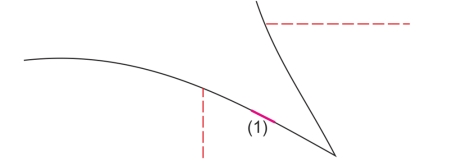

(1) Segment eines Bogens

• Bei der Blechabwicklung werden Gewinde nun als Nebenteile analog zum 2D erzeugt. Die Darstellung besteht aus einen 3/4 Kreis. Dies gilt für neue Abwicklung und aktualisierte alte Abwicklungen. Die geänderte Struktur wird bei der DXF-Ausgabe im Blech übernommen. (SP1)

Biegezone ohne Segmente

• In HiCAD können Biegezonen jetzt mit und ohne Segmentierung dargestellt werden. Hierzu müssen Sie in der SYS/ABWPAR.DAT die folgende Zeile ändern:
  Biegezonen zylindrisch darstellen (ja/nein=1/0)(ohne Segmentierung =2) 1
  Um die Änderung zu übernehmen muss HiCAD neu gestartet werden. Danach werden die neuen Biegezonen mit Segmentierung dargestellt. Die Standardeinstellung ist 2 (ohne Segmentierung). (SP1)

Beispiel

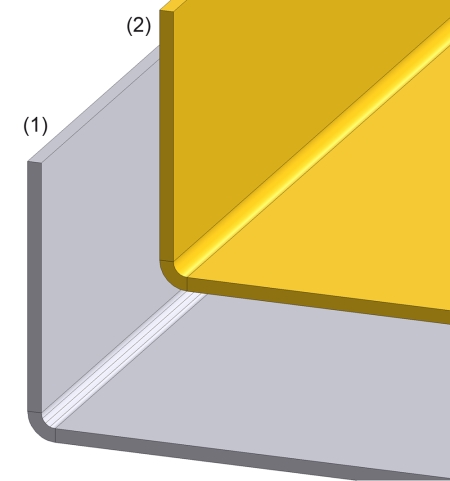

(1) mit Segmentierung
(2) ohne Segmentierung

Gehrung

• Wenn der Winkel an einer Lasche zu spitz wird, gibt es keine sauber geschlossene Ecke mehr. Deshalb gibt es jetzt in HiCAD die Funktion Gehrung, schmale Seite, Sie erzeugt eine abgesetzte Gehrung von 45°.

Beispiel

Bearbeitungsrichtung

• Jetzt können Sie die Bearbeitungsrichtung und Bearbeitungsseite mit einem Richtungspfeil kennzeichnen. Dadurch wird die Abwicklung von der Seite, auf der der Pfeil ist, erstellt und automatisch horizontal zum Richtungssymbol ausgerichtet. Dies ist auch beim DXF Export von Vorteil.

Solid aus Blech

• Bei der Umwandlung eines positionierten Bleches in ein Solid wird die Positionsnummer und die Stücklistenrelevanz übertragen. (SP2)

Pulverlinien

• Die Pulverlinien sind jetzt nicht mehr auf Kantbleche beschränkt sondern allgemein verfügbar. Deshalb finden Sie die Funktion ab Service Pack 2 im Menü 3D-Standard > Normbearbeitung > PullDown-Menü Bohr... > Pulverlinien. (SP2)
• Bei den Pulverlinien ist die Auswahlmöglichkeit der zu projizierenden Bleche erweitert worden, z.B. die Automatische Erzeugung von Pulverlinien bei der Suche nach Anbauteilen.

Werkzeug

• Es stehen neue Formwerkzeuge zur Verfügung: Blech: Kiemen (Halbkreis), Kiemen (Trapez), Kiemen (Rechteck, gerundet), Napf
  Sollten diese im Auswahlfenster der Funktion Formwerkzeuge nicht angezeigt werden, dann müssen Sie diese im Katalogeditor (CatEditor.exe) mit dem CATALOGUE MAKER aktivieren. Die Formwerkzeuge liegen unter KATALOGE > BLECHWERKZEUGE.(SP2)

• Die Funktion Ziffernwerkzeug bezieht sich nicht nur auf Bleche sondern auf alle 3D-Teile. Deshalb befindet sie sich nun in der Multifunktionsleiste 3D-Standard > Normbearbeitung > PullDown-Menü Bohrung > Signierung.

Schweißnaht

• Wenn Sie die 3D-Funktion Schweißnaht (3D-Standard > Normteile) zum Verschweißen von Blech-Hauptteil einsetzen, werden die Schweißnähte für alle drunterliegenden Blechteile bestimmt und die nicht sinnvollen (doppelt liegenden) Pulverlinien entfernt. Falls ein Nebenteil zum Verschweißen ausgewählt wird, dann wird nur das Nebenteil verschweißt.

Stückliste

• Bei einer Standardinstallation sind Blechteile stücklistenrelevant und die Stücklistenattribute werden immer aktualisiert. Sie können diese Standardeinstellungen in der SYS/ABWPAR.DAT ändern. (SP1)

• Für die Blechbearbeitung steht eine spezielle Stücklistenkonfiguration HICAD_Blech_01.RMS zur Verfügung.
