Bearbeitungsrichtung (3D-Blech)

Kantblech > Bearbeiten > PullDOwn-Menü Extras > Bearbeitungsrichtung

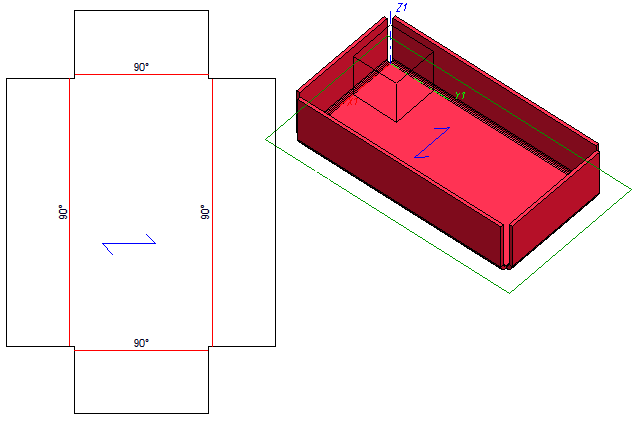

Diese Funktion kennzeichnet die Bearbeitungsrichtung und Bearbeitungsseite mit einem Richtungspfeil. Dadurch wird die Abwicklung von der Seite, auf der der Pfeil ist, erstellt und automatisch horizontal zum Richtungssymbol ausgerichtet.

1. Identifizieren Sie die Bearbeitungsfläche über 2 Kanten oder 2 Punkte.
2. Wählen Sie dann die Größe des Pfeils aus.
3. Zum Schluß geben Sie die Einbauposition an.

Wenn Sie jetzt die Funktion Blech abwickeln wählen, wird der Richtungspfeil in X-Richtung ausgerichtet. Dies ist auch beim DXF Export von Vorteil.

Hinweise:

Wenn Sie bei einer Abwicklung statt des Grundbleches die automatische Abwicklung (rechte Maustaste) aktivieren, wird die Seite mit dem Bearbeitungsrichtungs-Symbol abgewickelt.
