Formwerkzeuge (3D-Blech)

Kantblech > Werkzeuge > Formwerkzeuge

HiCAD Blech verfügt über eine Bibliothek von Formwerkzeugen, mit denen Sie Ihr Blechteil bearbeiten können.

1. Aktivieren Sie erst das Blech, das bearbeitet werden soll und dann die Funktion.

Nach der Wahl der Funktion erscheint das Dialogfenster Einstellung.

2. Aktivieren Sie die entsprechenden Kontrollkästchen und verlassen Sie die Einstellungen mit OK.
3. Fügen Sie je nach vorheriger Einstellung eine Bearbeitungsebene ein.

Das Auswahlfenster mit den Formwerkzeugen erscheint. Die Auswahl ist, wie in Windows üblich, als Baumstruktur dargestellt.

4. Wählen Sie eine Werkzeugart und Größe aus.
5. Bestätigen Sie die Eingaben mit OK.

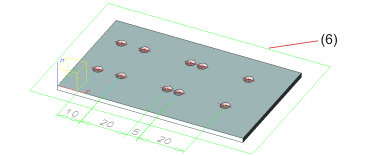

Sie können nun das Werkzeug einzeln einbauen oder über das erscheinende Menü Raster eine Gruppe zusammenstellen.

6. Wählen Sie das Einbauraster aus und setzen Sie ggf. die notwendigen Parameter.
7. Positionieren Sie die Form mit den Punktoptionen.

Nun können Sie die Form ein weiteres mal einbauen. Alternativ haben Sie die Möglichkeit, vor Bestimmung der neuen Einbauposition mit der rechten Maustaste ein Kontextmenü zu aktivieren. Mit den Funktionen dieses Menüs können Sie u.a. die Einbaurichtung ändern. Mit der mittleren Maustaste beenden Sie die Funktion.

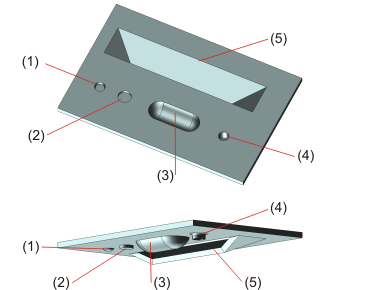

(1) Schweißbuckel
(2) Zentrierwarze
(3) Sicken
(4) Durchzugsgewinde
(5) Kiemen

(6) Bearbeitungsebene

Formwerkzeuge in der Abwicklung

Formwerkzeuge sind 3D-Teile und werden in der Abwicklung in HiddenLine dargestellt. Um sie als 2D-Symbol in der Abwicklung darzustellen müssen Sie eine parametrisierte 2D-HCM-Variante vom Formwerkzeug anlegen. Und dann im Katalogeditor eintragen.

1. Erzeugen Sie das entsprechende 2D-Teil.

Die Geometrie muss so angelegt werden, dass der spätere Einfügepunkt im Nullpunkt des 2D-Koordinatensystems liegt.

2. Parametrisieren Sie das Teil mit dem 2D-HCM.
3. Speichern Sie das HCM-Modell in einem beliebigen Unterordner von KATALOGE\WERKSNORMEN\....
4. Starten Sie den Katalogeditor und öffnen Sie den Katalog Formwerkzeuge.
5. Wählen Sie den entsprechenden Datensatz aus und ergänzen Sie ihn um die alphanumerischen Spalten TOPSYMBOL und BOTTOMSYMBOL.
6. Belegen Sie die Spalten mit dem Pfad und Namen (relativ zu "Werksnormen") der entsprechenden 2D-HCM-Varianten.
7. Speichern Sie die Tabelle.
8. Öffnen Sie aus dem SYS-Verzeichnis die Datei ABWPAR.DAT und tragen Sie bei dem Eintrag:
   "Sollen Formwerkzeuge in der Abwicklung durch Symbole ersetzt werden falls vorhanden (1 ja, 0 = nein)"
   1 ein.

Das im Katalogeditor eingetragene Symbol wird nun in der Blechabwicklung angezeugt.
