Positionieren und Speichern der Konstruktion (BIM-PLM)

Bevor die Werkstatt-/Einzelteilzeichnungen erstellt werden, wird die Konstruktion positioniert und dann gespeichert. Dies erfolgt über die Registerkarte PDM.

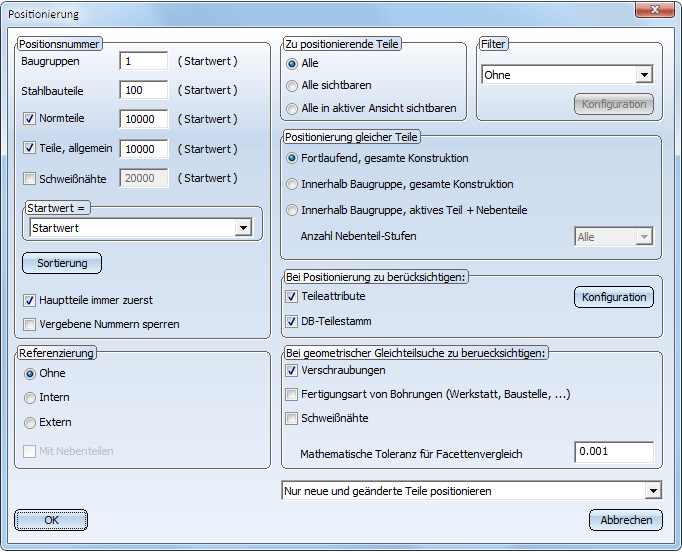

Aktivieren Sie die Funktion Positionierung automatisch mit Optionen .

Nehmen Sie die gewünschten Einstellungen vor und schließen Sie das Fenster mit OK.

Aktivieren Sie die Funktion PDM > Konstruktion speichern .

Modell in der Axonometrie

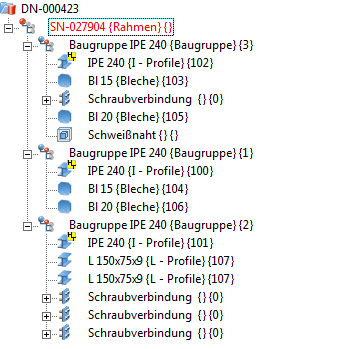

Modell im ICN vor dem Speichern

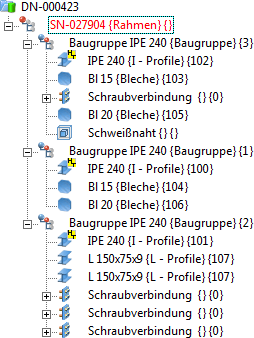

Modell im ICN nach dem Speichern

Sie können sich nun direkt in HiCAD oder im HELiOS Desktop die aktuellen Verknüpfungen und die Produktstruktur anzeigen lassen.

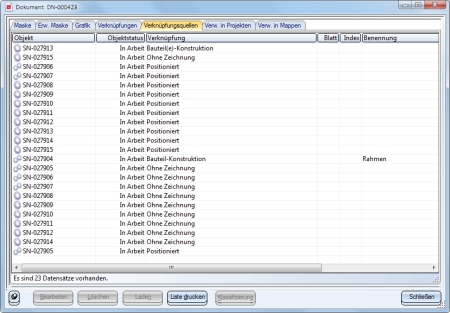

Zur Anzeige der Verknüpfungen können Sie in HiCAD die Funktion PDM > HELiOS PDM-Funktionen für aktive Konstruktion > Dokumentstamm für aktive Konstruktion verwenden.

Damit können Sie feststellen, welche Teile positioniert sind und ob zu den Teilen bereits eine Zeichnung existiert.

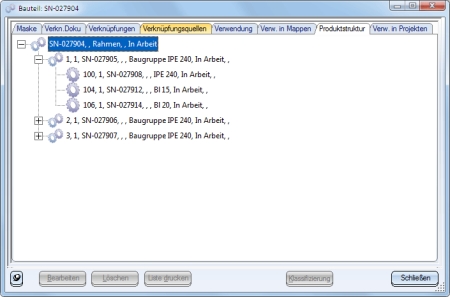

Auch die Produktstruktur lässt sich anzeigen. Dazu verwenden Sie die Funktion PDM > HELiOS PDM-Funktionen für aktive Konstruktion > Teilestamm für aktive Konstruktion .

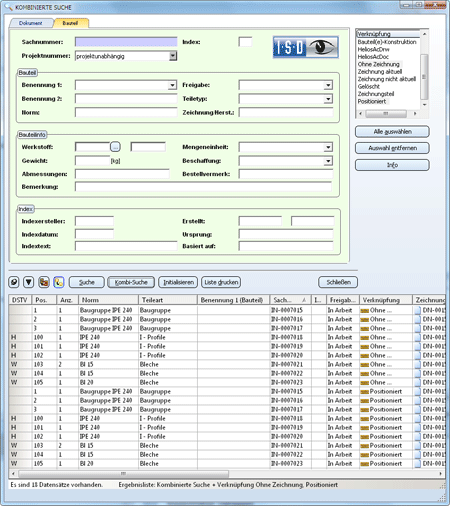

Diese Informationen erhalten Sie auch über den HELiOS Desktop mit der Funktion Kombinierte Suche über Dokumente und Bauteile.
