Konstruktion anlegen oder öffnen (BIM-PLM)

PDM > Konstruktion

Um ein neue Konstruktion anzulegen oder eine vorhandene Konstruktion zu öffnen, verwenden Sie die Funktionen im Bereich PDM > Konstruktion Neu bzw. PDM > Konstruktion Öffnen .

Für unser Beispiel legen wir eine neue Konstruktion an.

1. Aktivieren Sie die Funktion Neukonstruktion mit Datenbank, mit neuem Teilestamm .

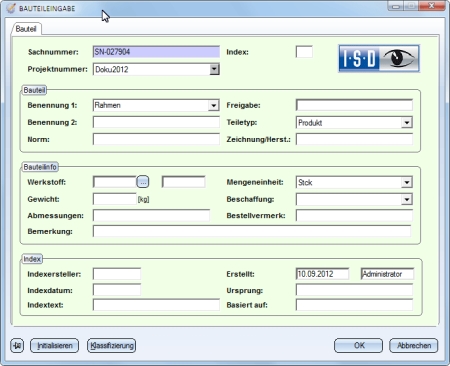

2. Das Dialogfenster Bauteileingabe wird angezeigt, wobei die Sachnummer automatisch vorgeschlagen wird.

Geben Sie die gewünschte Teilestammdaten ein und verlassen Sie das Fenster mit OK.

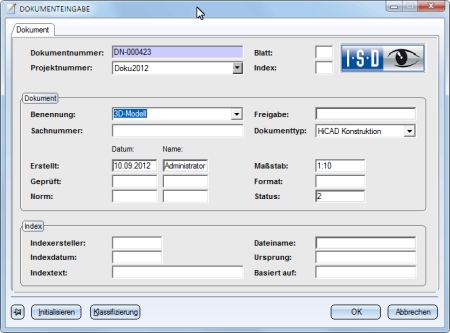

3. Das Dialogfenster Dokumenteingabe wird angezeigt, mit automatisch vorgeschlagener Zeichnungsnummer.

Geben Sie die Dokumentstammdaten ein und verlassen Sie das Fenster mit OK.

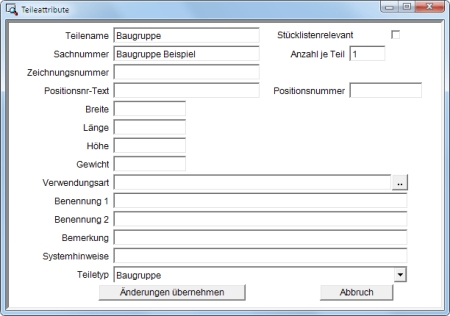

4. Die Maske Teileattribute wird angezeigt. Hier legen Sie die Attribute für die Hauptbaugruppe der Konstruktion fest.

Geben Sie die gewünschten Attribute ein und verlassen Sie das Fenster mit der Schaltfläche Änderungen übernehmen.

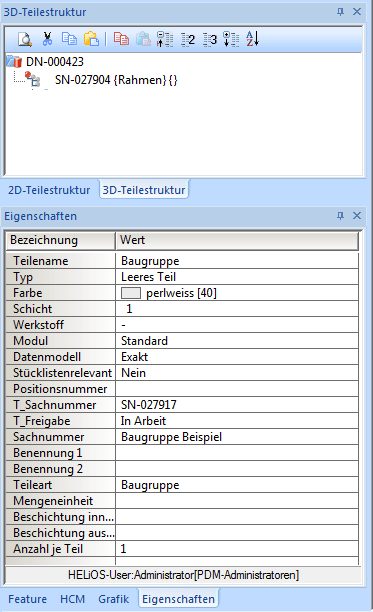

Die Konstruktion besteht jetzt aus einer noch leeren Hauptbaugruppe.
