Teilestamm
Aktiven Teilestamm für aktive Konstruktion anzeigen

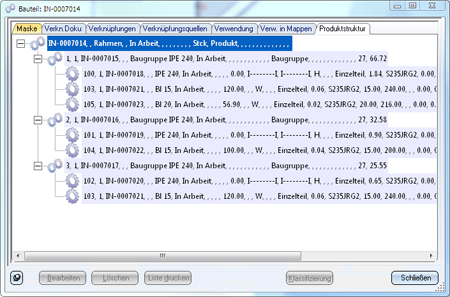

Mit dieser Funktion können Sie sich die Teilestammdaten der aktiven Konstruktion anzeigen lassen und diese Daten bearbeiten. Dazu wird das Dialogfenster Bauteil angezeigt.Über die Registerkarten können Sie sich darüber hinaus die Verwendungsnachweise, die Produktstruktur, die verknüpften Dokumente u.a.m. anzeigen lassen.

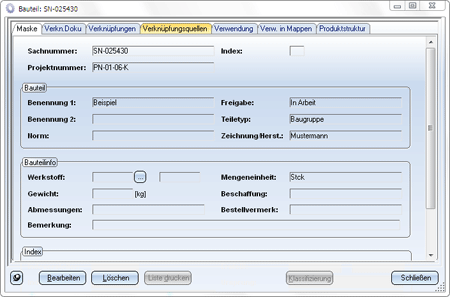

Dialogfenster Bauteil
Dokumentstamm

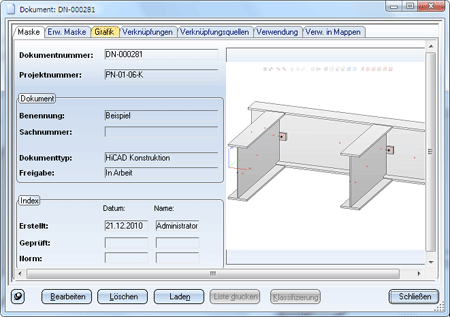

Dokumentstamm für aktive Konstruktion
Hier werden - falls vorhanden - die Dokumentstammdaten der aktiven Konstruktion im Dialogfenster Dokument angezeigt. Das Fenster besteht aus mehreren Registerkarten. Neben Schaltflächen häufig verwendeter Funktionen, wie Bearbeiten oder Löschen finden Sie in den Kontext-Menüs (rechte Maustaste) der Detailfenster und Registerkarten zahlreiche weitere Bearbeitungsfunktionen.

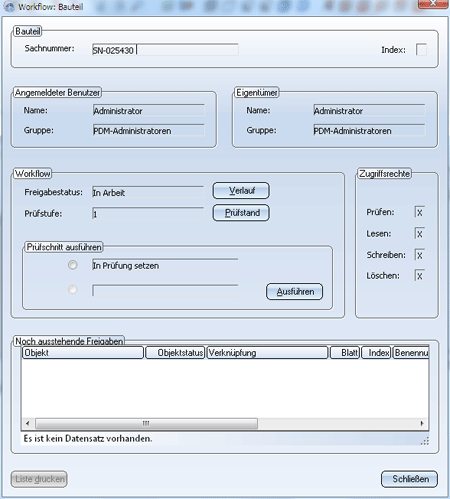

Workflow Freigabe
Diese Funktion liefert workflowbezogene Informationen zur aktiven Konstruktion, wie z.B. den aktuellen Freigabestatus oder die Zugriffsrechte. Außerdem kann der Workflow als Grafik angezeigt und die unter Verlauf aufgerufene Listenansicht der Worflow-Vorgänge ausgedruckt werden. Die Schaltfläche Prüfstand öffnet den in der HELiOS-Konfiguration definierten Workflow. Der aktive Status ist rot umrandet und kann per Mausklick im folgenden Fenster geändert werfen.
Handelt es sich um einen Rollen Workflow, werden zwei zusätzliche Schaltflächen angezeigt:
- Checkliste: Ruft, falls vorhanden, die Attribute der Checkliste auf.
- Rollen: Zeigt die Rollenbelegungen des aktuellen und folgenden Workflowschritts.
Unter Prüfschritt ausführen fordern Sie den nächsten Bearbeitungsschritt an (z.B. Prüfung anfordern).
Aktualisieren
Wenn Sie Änderungen, die für das Schriftfeld des Zeichnungsrahmen relevant sind, vorgenommen haben, können Sie mit dieser Funktion das Schriftfeld aktualisieren. Dies können z.B. Änderungen im Dokumentstamm betreffen oder Teilestammattribute, die in den Zeichnungsrahmen mit eingefügt wurden, wie auch Änderungen im Teilestamm.
Durch einen Klick auf das Symbol
öffnen Sie ein PullDown-Menü mit weiteren Funktionen:
|
Geometrie -> HELiOS Alle Teile Mit dieser Funktion übergeben Sie die Geometriewerte (Volumen, Gewicht, ...) aller Bauteile der Konstruktion an die Datenbank, so dass diese in HELiOS-Masken angezeigt werden. Voraussetzung hierfür ist, dass Sie die Teile als referenzierte Einzelteil-Zeichnung mit Teile- und Dokumentstamm gespeichert haben. |
|
Verbindung trennen Die Verbindung zu HELiOS wird getrennt. Damit ist die BIM-PLM-Suite inaktiv! |
|
Verbindung herstellen Die Verbindung zu HELiOS wird wiederhergestellt. |
|
|
Benutzer ändern Sie können sich unter einem anderen Benutzernamen anmelden. |
