Erstellen, Aktualisieren und Ergänzen von Zeichnungen (BIM-PLM)

Jetzt sollen die Werkstatt-/Einzelteilzeichnungen erstellt werden.

Bei der Zeichnungsableitung mit der BIM_PLM Funktionalität wird der Parameter BEDINGUNG FÜR 'ZEICHNUNG IST AKTUELL' aus dem Konfigurationsmanagement ausgewertet. Dieser Parameter bestimmt, wann bei der Zeichnungsableitung die Verknüpfung "Zeichnung ist aktuell" gesetzt wird. Weitere Informationen finden Sie im Abschnitt Konfigurieren der BIM-PLM Suite.

Im nachfolgenden Beispiel ist der Parameter BEDINGUNG FÜR 'ZEICHNUNG IST AKTUELL' auf 0 gesetzt worden. Dies ist die Defaulteinstellung. Das bedeutet: Ist die Baugruppe detailliert, dann erhalten auch die Haupt- und Nebenteile die Verknüpfung "Zeichnung aktuell".

Schritt 1: Zeichnung erstellen

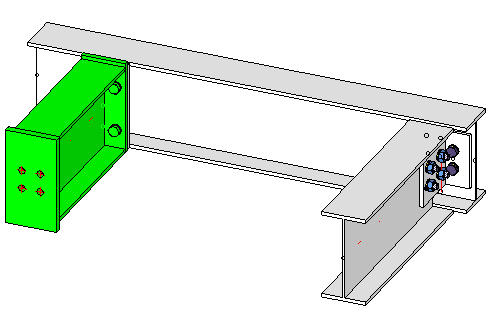

Zunächst soll die Zeichnungsableitung der markierten Baugruppe generiert werden.

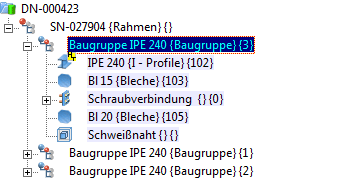

  1. Markieren Sie die Baugruppe.

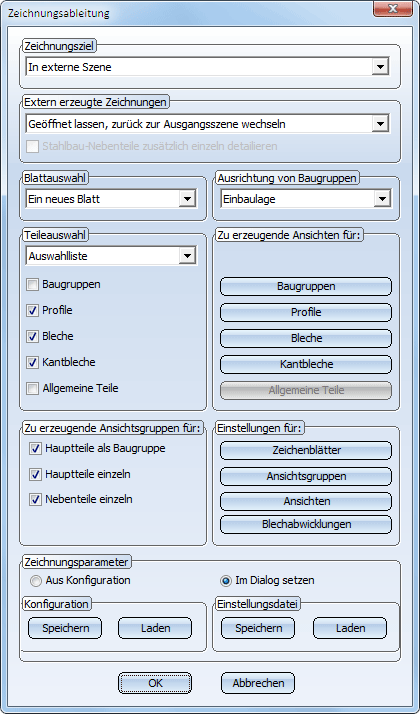

  2. Aktivieren Sie die Funktion PDM > Zeichnung . In diesem Beispiel werden folgende Einstellungen verwendet:

Beenden Sie das Dialogfenster mit OK. HiCAD startet die Generierung der Zeichnungen.

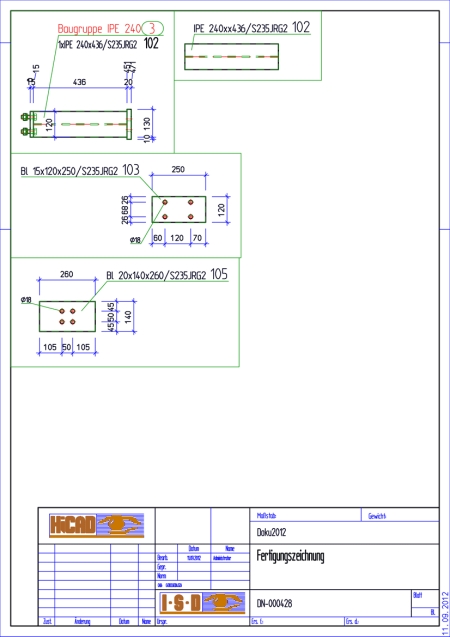

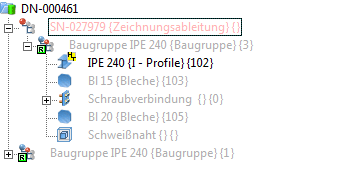

Nach Abschluss der Generierung wird die Zeichnung angezeigt. Im ICN sehen Sie dann, dass die Teile in der Zeichnung referenziert sind. Dies wird durch die Kennung angezeigt. Die Referenzierung ist hier eine "einseitige" Referenzierung. Das bedeutet, bei Änderungen am Modell lässt sich die Zeichnung automatisch aktualisieren. Dagegen können die Teile in der Zeichnung nicht geändert werden.

Zeichnung und ICN

Schritt 2: Zeichnung ergänzen

Nun sollen die restlichen Zeichnungen für die anderen Teile erstellt werden.

  1. Wechseln Sie wieder in die Ausgangskonstruktion, indem Sie im Andockfenster Konstruktionswechsel auf das entsprechende Symbol klicken.
  2. Aktivieren Sie die Funktion PDM > Zeichn... > Zeichnung ergänzen > Auswahl über HELiOS .

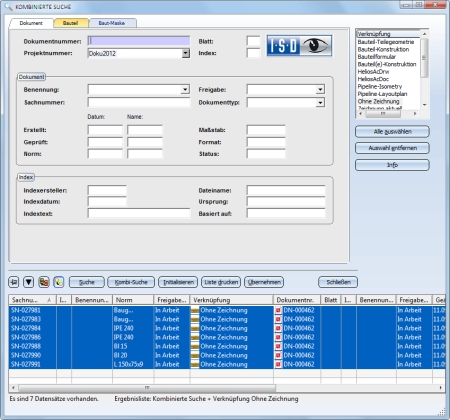

  3. Das Dialogfenster Kombinierte Suche wird angezeigt. Dort werden automatisch die Teile aufgelistet, zu den noch keine Zeichnung vorhanden ist. (Verknüpfung Ohne Zeichnung). Markieren Sie die gefundenen Teile und klicken Sie auf Übernehmen.

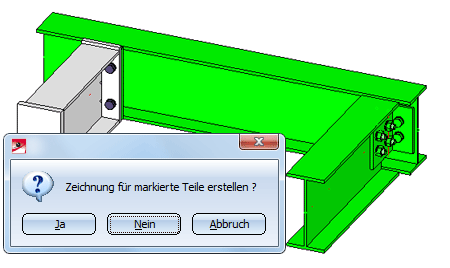

  1. In HiCAD werden die Teile, zu denen noch keine Zeichnung existiert, markiert und es wird gefragt, ob die Zeichnungen für diese Teile erstellt werden sollen. Wählen Sie Ja.

  1. Es sollen dieselben Einstellungen wie in Schritt 1 verwendet mit einer Ausnahme. Im Feld Extern erzeugte Zeichnungen wird Erstellte Szene schließen gewählt. Beenden Sie das Dialogfenster mit OK. HiCAD startet die Generierung der Zeichnungen und wechselt anschließend wieder in die Ausgangskonstruktion.
  2. Speichern Sie die Konstruktion mit der Funktion PDM > Konstruktion speichern .
  3. Starten Sie den HELiOS Desktop und dort die kombinierte Suche. Klicken Sie auf die Registerkarte Bauteil, wählen Sie das Beispielprojekt und wählen Sie die Verknüpfungen ohne Zeichnung und Zeichnung nicht aktuell. Klicken Sie auf Kombi-Suche. Da keine Einträge in der Datenbank gefunden werden, sind alle Zeichnungen aktuell.

Schritt 3: Zeichnung aktualisieren

Das 3D-Modell soll jetzt verändert und die Zeichnungen anschließend aktualisiert werden.

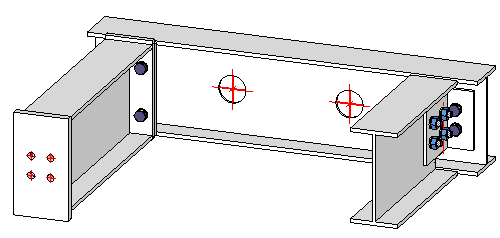

In unserem Beispielmodell werden Bohrungen eingefügt. Dazu wird vorher das entsprechende Profil in der Konstruktion oder im ICN markiert.

  1. Positionieren Sie die Konstruktion und speichern Sie diese anschließend mit der Funktion PDM > Konstruktion speichern .
  2. Aktivieren Sie die Funktion PDM > Zeichn... > Zeichnung aktualisieren > Auswahl über HELiOS .
  3. Das Dialogfenster Kombinierte Suche wird angezeigt. Hier werden die Teile aufgelistet, deren Zeichnungen nicht aktuell sind (Verknüpfung Zeichnung nicht aktuell). Markieren Sie die gefundenen Teile und klicken Sie auf Übernehmen.

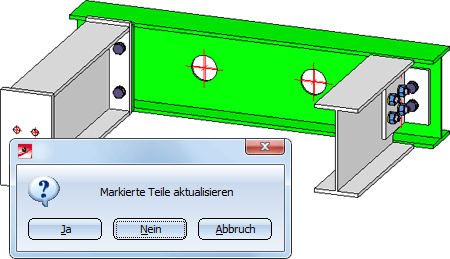

  4. Die Teile werden in der Konstruktion farbig markiert und es wird gefragt, ob die Teile in den Zeichnungen aktualisiert werden sollen. Wählen Sie Ja.

Die Zeichnungen werden aktualisiert.
