Die Registerkarte Isometrie (Iso)

Anlagenbau > Isometrie

Die zur Verfügung stehenden Isometriefunktionen unterscheiden sich für die Szene und den Aufstellungsplan. Die Isometriefunktionen für den Aufstellungsplan finden Sie auf der Registerkarte Anlagenbau unter Isometrie, die für die Szene auf der Registerkarte Isometrie.

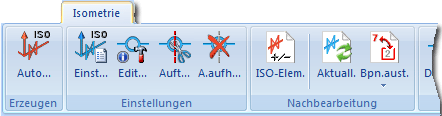

Diese Registerkarte ist unterteilt in folgende Funktionsbereiche:

Erzeugen	Isometrie automatisch generieren
Einstellungen	Voreinstellungen für die Rohrleitungsisometrie Anzeigen/Ändern von Verbindungsinfos Ändern/Aufheben der Blattaufteilung
Nachbearbeitung	Hinzufügen oder Entfernen von Isometrie-Elementen Aktualisieren der Isometrie Austauschen von Positionsnummern
Symbole	Setzen/Entfernen von Isolierungssymbolen Setzen/Entfernen von Gefällesymbolen Bearbeiten der Flussrichtung in einem Rohrleitungsstrang
Textobjekte	Bearbeiten der einer Isometrie zugeordneten Textobjekte Erzeugen benutzerdefinierter Textobjekte
Listen editieren	Editieren von Listen Ändern der Darstellung Aus-/Einblenden von Maßen
Dokumente	Anzeige des zu einer Rohrleitungsisometrie gehörenden Aufstellungsplanes

Verwandte Themen

Isometriefunktionen für den Aufstellungsplan (Iso) • Anlagenbaufunktionen
