Isometrie > Nachbearbeitung > Isometrie-Elemente hinzufügen/entfernen

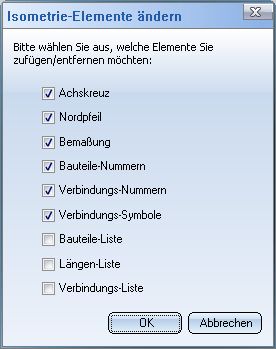

Die Isometrie kann ohne vollständige Neu-Erstellung um eine Reihe von Zeichnungselementen ergänzt werden:
Beim Öffnen des Dialogs werden automatisch die Zeichnungselemente mit einem Haken versehen, die bereits in der Zeichnung vorhanden sind. Neu ausgewählte Elemente werden nach Drücken von OK hinzugefügt, abgewählte Elemente entfernt. Dies erlaubt u.a. die Veränderung von Bemaßungseinstellungen oder von Positionierungseinstellungen, ohne jedes Mal die Zeichnung vollständig zu verlieren.
Es ist leider nicht möglich, unter allen Umständen jedes Zeichnungselement zuzufügen. Zum Beispiel müssen zur Erzeugung der Bauteile- und Längenlisten vorher die entsprechenden Positionsnummern generiert worden sein, weshalb bei einer vollständig „leeren“ Isometrie die entsprechenden Funktionen ggf. inaktiv sind, zumindest bis man der Isometrie die entsprechenden Positionsnummern zugefügt hat. Im Nachhinein lassen sich diese dann allerdings wieder entfernen. Da Bauteil- und Längenliste gekoppelt sind, geht HiCAD immer davon aus, dass die Positionsnummer-Daten vorhanden sind, sofern mindestens eine der beiden Listenarten vorhanden ist.
