Isometrie auf mehrere Blätter aufteilen (Iso)

Isometrie > Einstellungen

Isometriezeichnungen, die eine Rohrleitung ganz oder teilweise abbilden, lassen sich bei Bedarf in zwei oder mehrere Zeichnungen zerlegen.

Hinweise:

• Isometrien können nur in der Isometrie-Ansicht geteilt werden, nicht im Aufstellungsplan. Die Teilung kann jedoch im Aufstellungsplan aufgehoben werden.
• Die Position innerhalb des Zeichnungsrahmens kann für bestimmte Elemente der Isometrie, wie zum Beispiel Nordpfeil oder Listen, in einer Voreinstellung festgelegt werden. Dazu verwenden Sie die Funktion Einstellungen zur Isometrie und dort die Optionen auf der Register 2D-Zeichnungselemente. Zusätzlich können auch beliebige 2D-Zeichnungsergänzungen, die als FIG-Dateien vorliegen, eingebunden und platziert werden.

Isometrie aufteilen

Isometrie > Einstellungen > Aufteilung vorgeben

Mit der Funktion Isometrie aufteilen lässt sich eine Isometriezeichnung, die eine Rohrleitung ganz oder teilweise abbildet, in zwei oder mehrere Zeichnungen zerlegen.

Wählen Sie einen oder mehrere Punkte aus, an denen die Isometrie geteilt werden soll. Die Teilung kann an jedem beliebigen Anschlusspunkt erfolgen. Beenden Sie die Eingabe der „Schnittpunkte“ mit der rechten Maustaste. Statt in einer schon erzeugten Isometriezeichnung können Sie die Schnittpunkte auch im Aufstellungsplan vorgeben.

Bei erneuter Generierung der Isometrie wird diese Ihrer Vorgabe entsprechend aufgeteilt. Die ursprüngliche Isometriezeichnung bleibt dabei erhalten.

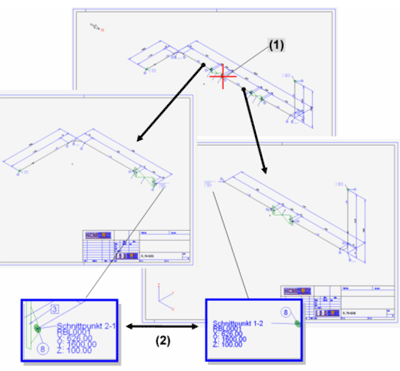

(1) Teilungspunkt, (2) Wechselseitig automatisch generierte Verweise

Zur Beschriftung der Schnittpunkte (d.h. der Trennstellen in der Isometrie) gibt es eine spezielle Textobjektart, die wie die anderen Textobjektarten in den Isometrie-Einstellungen konfiguriert werden kann. So können die Verweisnummern automatisch generiert werden.

Bei erneuter Generierung einer auf zwei oder mehrere Blätter aufgeteilten Rohrleitungsisometrie, wird diese Aufteilung beim erneuten Aufruf der Isometriegenerierung (aus dem Aufstellungsplan heraus) auch vorher in der Dialogbox angezeigt. Dort können damit nicht nur die gesamten Rohrleitungsisometrien, sondern auch einzelne Blätter aufgeteilter Isometrien für die Neugenerierung ausgewählt werden.

Aufteilung der Isometrie aufheben

Isometrie >Einstellungen > Aufteilung aufheben

Anlagenbau > Isometrie > Auto...> Aufteilung aufheben

Laden Sie die Isometriezeichnung, in der Sie den Schnittpunkt oder die Schnittpunkte für die Aufteilung vorgegeben haben, die Sie nun aufheben möchten. Wenn die Vorgabe bereits im Aufstellungsplan erfolgte, laden Sie diesen.

Rufen Sie nun die Funktion Aufteilung aufheben auf.

Wenn Sie die Isometrie erneut generieren, unterbleibt die Aufteilung.
