Usinage d'angle/onglet dans une tôle ou entre différentes tôles
La rubrique Tôle pliée regroupe l'usinage des angles et des onglets au sein de l'icône Usinage d'angle/onglet dans une seule tôle ou entre différentes tôles.

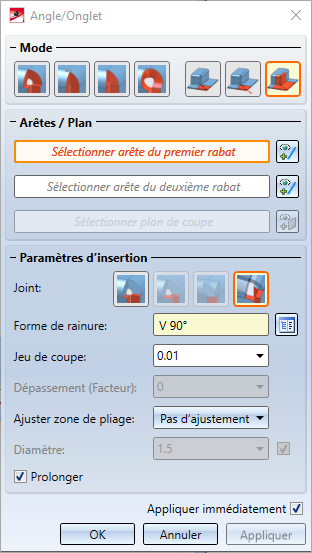

- Choisissez tout d'abord un mode d'usinage.
Selon le mode choisi, certaines options sont grisées.
- Le mode Fermer angle, libre vous permet de fermer l'arête intérieure de manière alignée ou au moyen d'un pourcentage. Vous indiquez le pourcentage dans Dépassement.
- Le mode Fermer angle, clos vous permet avec l'option Joint de fermer l'arête intérieure de manière alignée ou au moyen d'un pourcentage. Vous avez par ailleurs la possibilité de fermer l'arête extérieure de manière alignée.
- Les modes Onglet Onglet par point et Onglet avec voisin vous permettent de rallonger les rabats.
- Le mode Onglet avec voisin vous permet d'adapter les zones de pliage ou de fraisage (par ex. creusé (extérieur), bombé (intérieur)) et le rabat Prolonger. Également pour différents éléments de tôle principaux, vous pouvez inciser les zones de pliage et les rabats voisins à l'onglet.
- Sélectionnez les deux rabats en identifiant une arête (BDS sur le chant).
Pour identifier une autre arête, sélectionnez l'icône
à côté de Arêtes/Plan permettant d'identifier une arête.
- Introduisez le jeu de coupe.
Dès lors que les données saisies sont suffisantes, une prévisualisation vous apparaîtra.
En cliquant sur Appliquer ou par un clic de la molette de la souris (BMS), la fonction est exécutée, mais la fenêtre de dialogue reste ouverte, c'est la différence avec le bouton OK. Vous avez ainsi encore la possibilité de modifier les données et par Appliquer de les appliquer à un autre angle/onglet. Si vous quittez la fenêtre de dialogue par Annuler, la fonction sera terminée sans insertion ou modification. Si l'option Appliquer immédiatement est cochée
, les données seront appliquées directement à votre dessin.
À savoir :
Toute saisie incorrecte sera signifiée par le symbole
. Déplacez votre curseur sur ce symbole pour afficher le message d'erreur.
Si la fonction ne peut être accomplie à partir des données indiquées, c'est alors le symbole
qui apparaît sur le bouton OK. Placez le curseur sur le symbole pour afficher le message d'erreur.
|
Usinages d'angle/onglet |
|
|---|---|
|
|
|
|
Paramètres d'insertion Joint |
|
|
|
Joint : Arête intérieure, à fleur |
|
|
Joint : Avec dépassement, en pourcentage |
|
|
|
|
|
|
|
Paramètres d'insertion Joint |
|
|
|
Joint : Arête intérieure, à fleur |
|
|
Joint : Avec dépassement, en pourcentage |
|
|
Joint : Arête extérieure, à fleur |
|
|
|
|
|
Mode : Fermer le coin, larmier |
|
|
|
|
|
Mode : Fermer le coin, rond |
|
Paramètres d'insertion Joint |
|
|
Joint : Arête intérieure, à fleur |
|
|
Joint : Avec dépassement, en pourcentage |
|
|
|
Mode : Onglet |
|
Paramètres d'insertion Joint |
|
|
|
Joint : Arête intérieure, à fleur |
|
|
Joint : Arête de tôle pliée comme arête de fraisage |
|
|
Mode : Onglet avec plan de coupe |
|
|
Mode : Onglet avec voisin |
|
Paramètres d'insertion Joint |
|
|
|
Joint : Arête intérieure, à fleur |
|
|
Joint : Arête de tôle pliée comme arête de fraisage |
