Coupe d'onglet par plusieurs rabats, avec prolongement
Ce mode permet de couper en onglet des tôles et des zones de fraisage-pliage en une seule opération. Ce faisant, la zone de pliage est soit coupée, soit adaptée. Les rabats des tôles peuvent se trouver dans différents éléments principaux de la tôle.
Dans le cas d'une coupe d'onglet entre des tôles pliées adjacentes, un Feature distinct est créé pour chaque élément. Les deux Features sont associatifs. Cela signifie que si l'un des Feature est modifié, l'autre Feature est automatiquement modifié ou supprimé en conséquence.
- Sélectionnez à partir de chaque côté l'arête frontale d'un rabat ou, avec le clic droit de la souris, l'arête longitudinale.
Un aperçu s'affiche. Tous les rabats adjacents et les zones de pliage sont éventuellement prolongés et coupés en onglet.

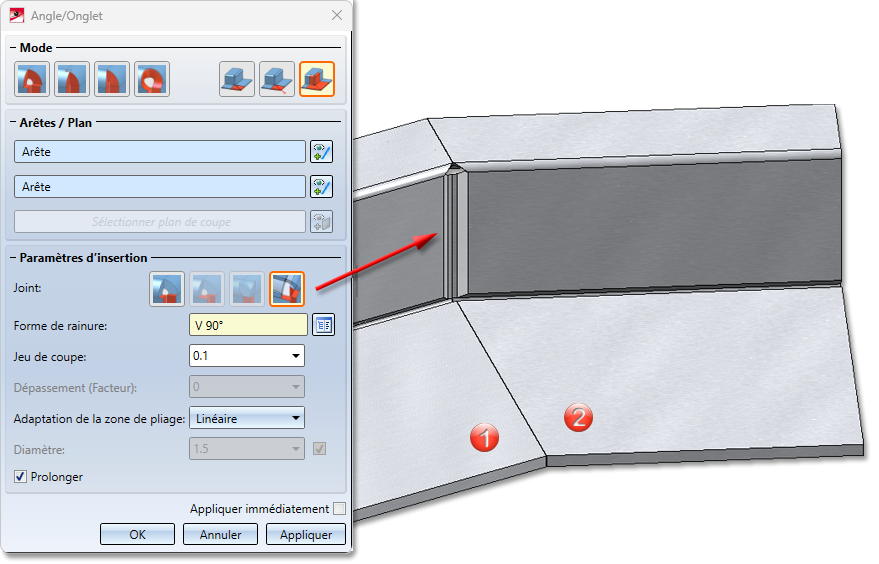

- Sélectionnez le joint.
Le joint vous permet de déterminer si les arêtes intérieures du rabat doivent être raccourcies ou rallongées à fleur
ou, dans le cas des tôles composites, s'ils doivent se terminer par une zone de fraisage-pliage
. Pour les arêtes de fraisage, vous pouvez choisir l'outil de fraisage approprié dans l'option Forme de rainure du catalogue Normes d'usine > Forme de rainure des panneaux composites.
- Sélectionnez l'adaptation de la zone de pliage.
Les options suivantes sont disponibles pour adapter la zone de fraisage-pliage :
|
|
Planaire, rabat plus court : Réduire le chant de la zone de pliage perpendiculairement à l'axe. |
|
|
Planaire, rabat plus long : Étirer le chant de la zone de pliage perpendiculairement à l'axe. |
|
|
Creusé (extérieur) : Le chant de la zone de pliage relie deux rabats. Crée un chant convexe. |
|
|
Bombé (intérieur) : Le chant de la zone de pliage relie deux rabats. Crée un chant concave. |
|
|
Linéaire : Le chant de la zone de pliage relie deux rabats. Crée un chant planaire. |
|
|
Larmier : Le chant de la zone de pliage est fixé de façon à en épouser la forme. |
|
|
Pas d'ajustement : Le chant ne subit aucune modification. |
- Cochez l'option Prolonger
si l'élément de tôle comporte des rabats qui ne se chevauchent pas mais qui doivent être coupés. - Appliquez l'aperçu en cliquant sur OK.
Si vous choisissez Appliquer, le rabat est inséré, mais la fenêtre de dialogue reste ouverte, contrairement à OK.

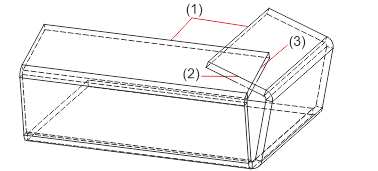

(1) Arêtes longitudinales
(2) Première arête frontale
(3) Deuxième arête frontale

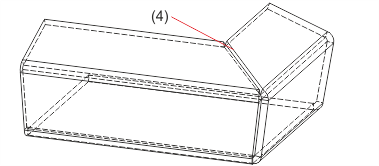

(4) Tôles, zones de pliage et rabats coupés en onglet

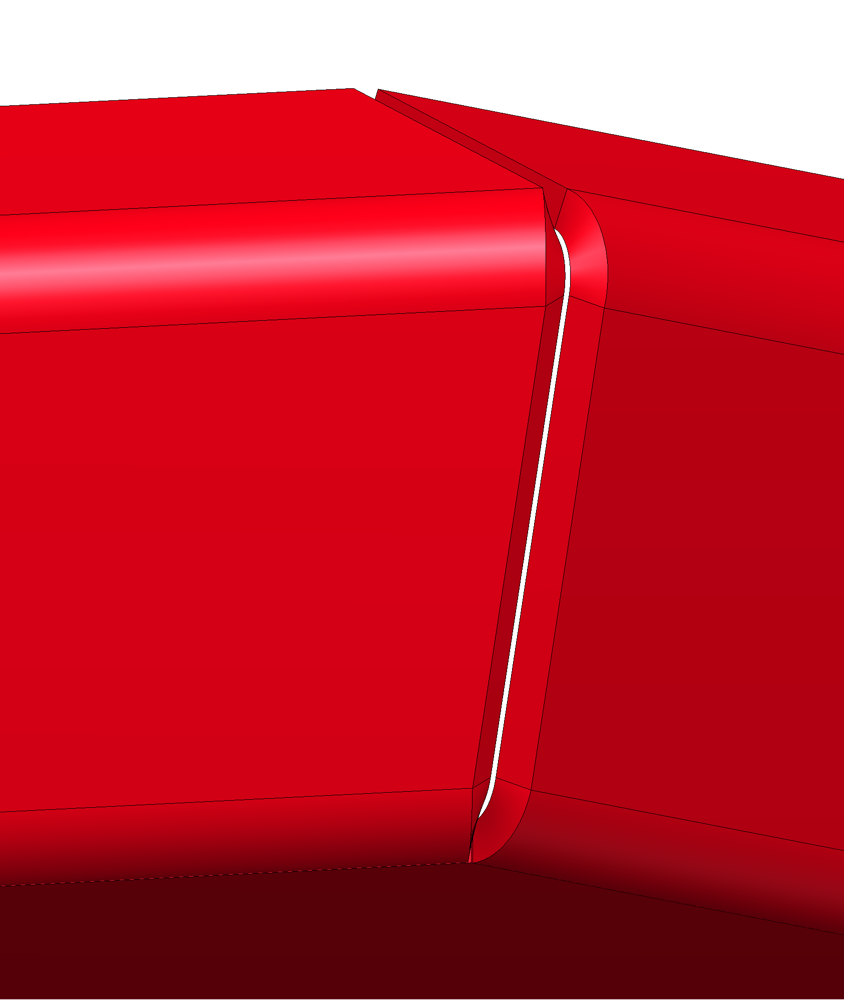

Coupe d'onglet, Avec prolongement, Larmier

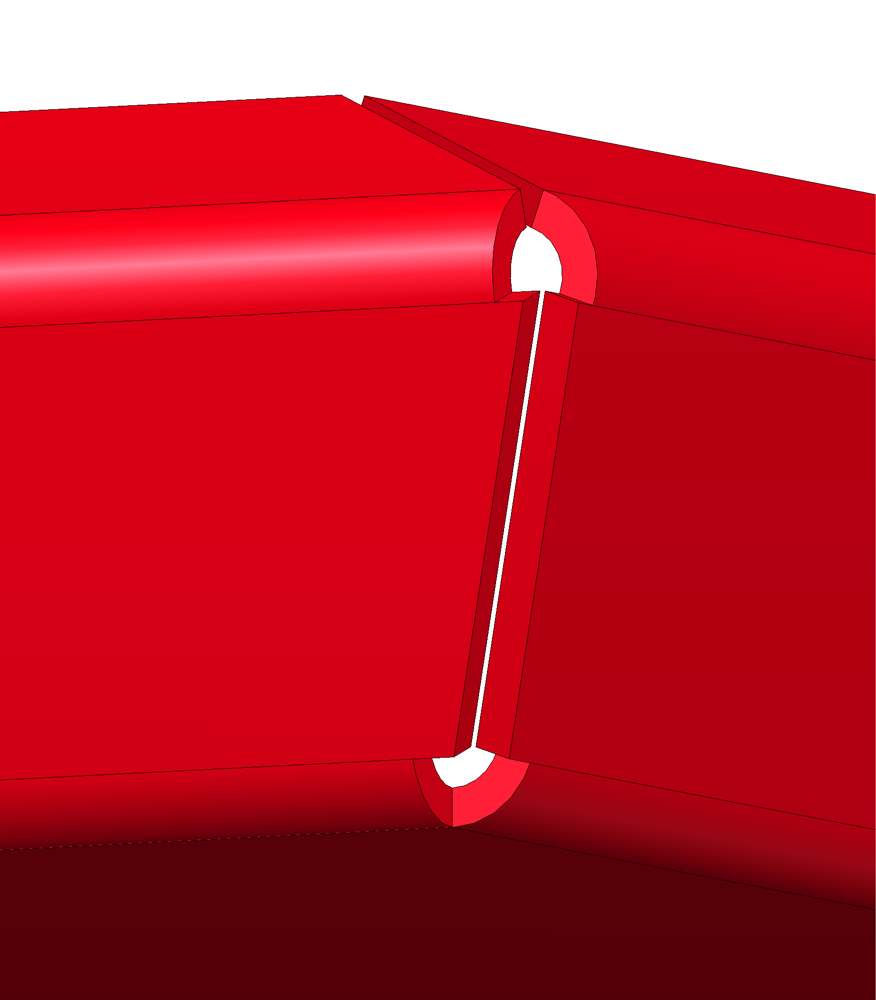

Coupe d'onglet, Avec prolongement, Rabat planaire plus court

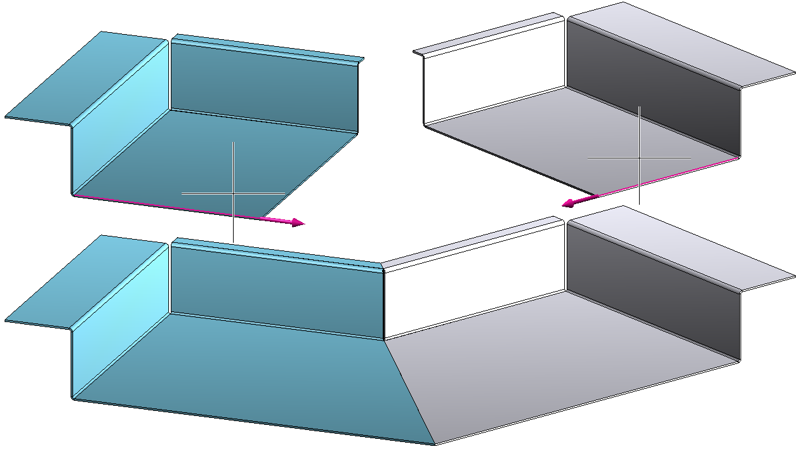

Coupe d'onglet entre plusieurs éléments de tôle avec prolongement et zones de pliage adaptées
(1) Première tôle pliée
(2) Deuxième tôle pliée contiguë à la zone de fraisage-pliage, Zone de fraisage-pliage Linéaire
