Coupe d'onglet
En mode Onglet, les rabat peuvent être coupés en onglet avec ou sans prolongement. Les rabats peuvent se trouver dans différents éléments principaux de la tôle.
- Sélectionnez une arête de l'arête frontale de chaque rabat ou, avec le clic droit de la souris, l'arête longitudinale.
Un aperçu s'affiche.
- Sélectionner le joint.
Le joint vous permet de déterminer si les arêtes intérieures du rabat doivent être raccourcies ou rallongées à fleur
ou, dans le cas des tôles composites, s'ils doivent se terminer par une zone de fraisage-pliage
. Pour les arêtes de fraisage, vous pouvez choisir l'outil de fraisage approprié dans l'option Forme de rainure du catalogue Normes d'usine > Forme de rainure des panneaux composites.
- Cochez l'option Prolonger
si l'élément de tôle comporte des rabats qui ne se chevauchent pas mais qui doivent être coupés. - Appliquez l'aperçu en cliquant sur OK.
Si vous choisissez Appliquer, le rabat est inséré, mais la fenêtre de dialogue reste ouverte, contrairement à OK.

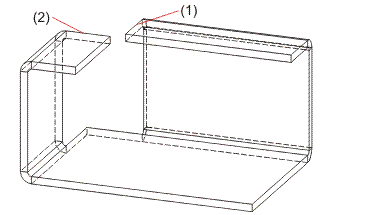

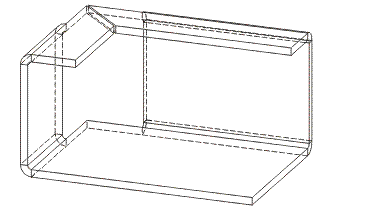

Avec prolongement
(1) Première arête frontale
(2) Deuxième arête frontale

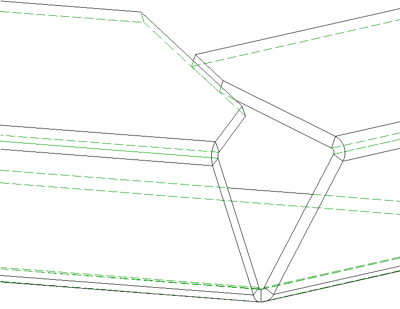

Sans prolongement

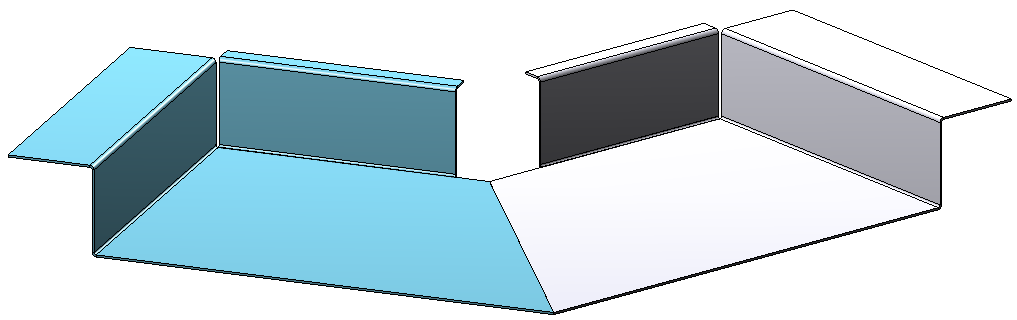

Coupe d'onglet d'un rabat entre deux tôles

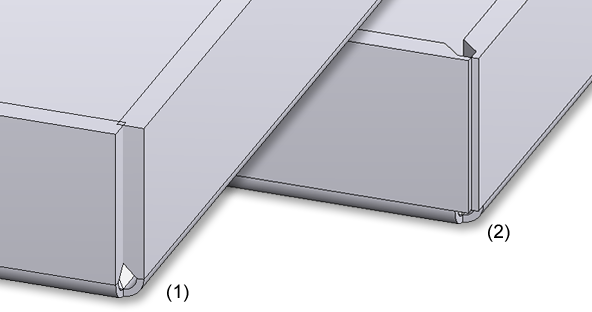

(1) Tôles composites avant adaptation
(2) Après adaptation, Rabats avec arête de fraisage
