Coupe d'onglet, par point avec prolongement
En mode Onglet par point, les rabat peuvent être coupés en onglet avec ou sans prolongement.
- Sélectionnez de chaque rabat une arête longitudinale ou, par le clic droit de la souris, l'arête frontale.
Le premier point d'intersection de l'onglet est ainsi automatiquement défini. Il se situe dans le prolongement théorique des arêtes intérieures des rabats. Par un clic droit de la souris, vous avez un aperçu du prolongement théorique des arêtes extérieures.
- Ensuite, activez le deuxième point d'intersection
du plan de coupe.
L'aperçu s'affiche.
- Cochez l'option Prolonger
si l'élément de tôle comporte des rabats qui ne se chevauchent pas. - Appliquez l'aperçu en cliquant sur OK.
Si vous choisissez Appliquer, le rabat est inséré, mais la fenêtre de dialogue reste ouverte, contrairement à OK.

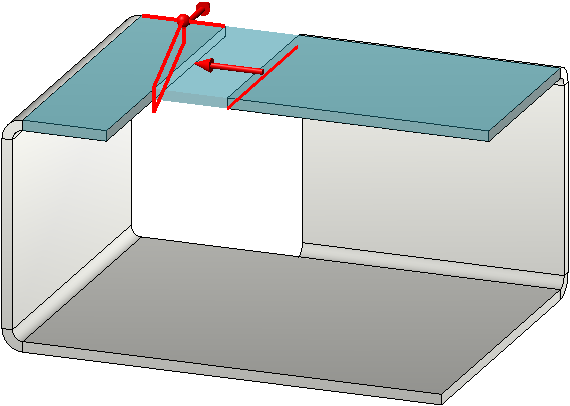

(1) Première arête frontale
(2) Deuxième arête frontale
(3) Point d'intersection défini automatiquement
(4) Deuxième point d'intersection

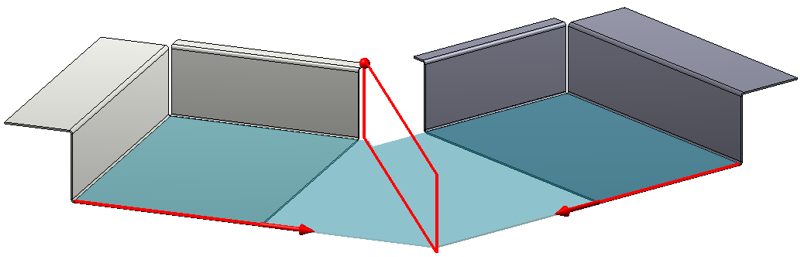

Coupe d'onglet entre deux tôles

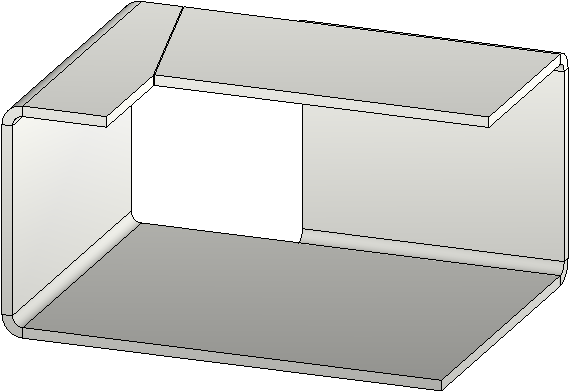

Premier point d'intersection modifié avec un clic droit (BDS) pour l'angle extérieur
