Fermer coin, avec découpe ronde
Ce mode ferme le coin qui se trouve être ouvert au moment d'ajouter des rabats de tôle. La zone de pliage ou de fraisage sera ici munie d'une découpe libre. Les arêtes intérieures des rabats peuvent être à fleur ou le premier rabat posséder un Dépassement en pourcentage.
- Identifiez pour chaque rabat une arête frontale ou, avec le bouton droit de la souris, l'arête longitudinale.
- Saisissez le diamètre de la découpe, et éventuellement le facteur du dépassement désiré.
Le coin peut être maintenant fermé avec OK.

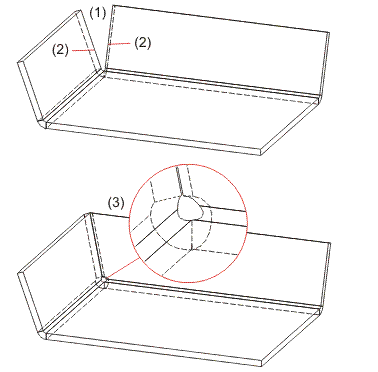

(1) Coin ouvert
(2) Arêtes frontales
(3) Coin fermé, Arête intérieure à fleur avec découpe libre

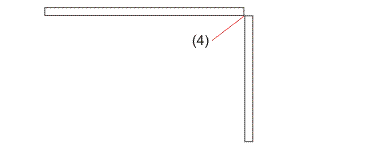

(4) Vue de dessus du coin fermé avec jointure : Arête intérieure, à fleur

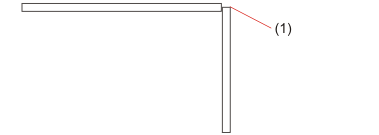

(1) Jointure : En pourcentage : 0,5 x l'épaisseur de la tôle
