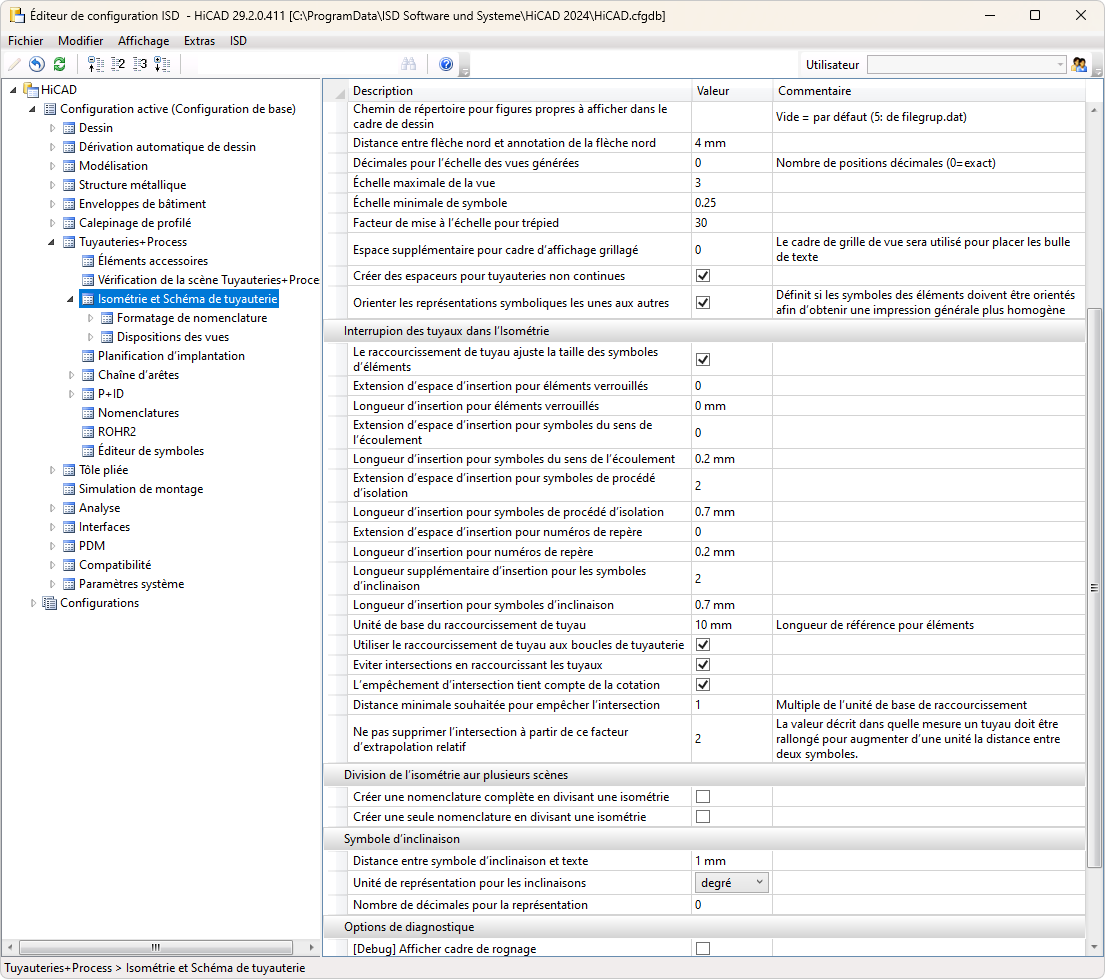

Paramètres du Gestionnaire de Configuration
Sous Tuyauteries+Process > Isométrie et Schéma de tuyauterie > Formatage des nomenclatures , il est en outre possible de paramétrer différents paramètres pour les formatages de nomenclatures dans l'isométrie et le schéma de tuyauterie.
Et sous Tuyauteries+Process > Isométrie et schéma de tuyauterie > Dispositions des vues, vous avez la possibilité de définir des configurations de vues pour le schéma de tuyauterie. elles-ci peuvent ensuite être sélectionnées dans la fenêtre de dialogue Schéma de tuyauterie+Process.

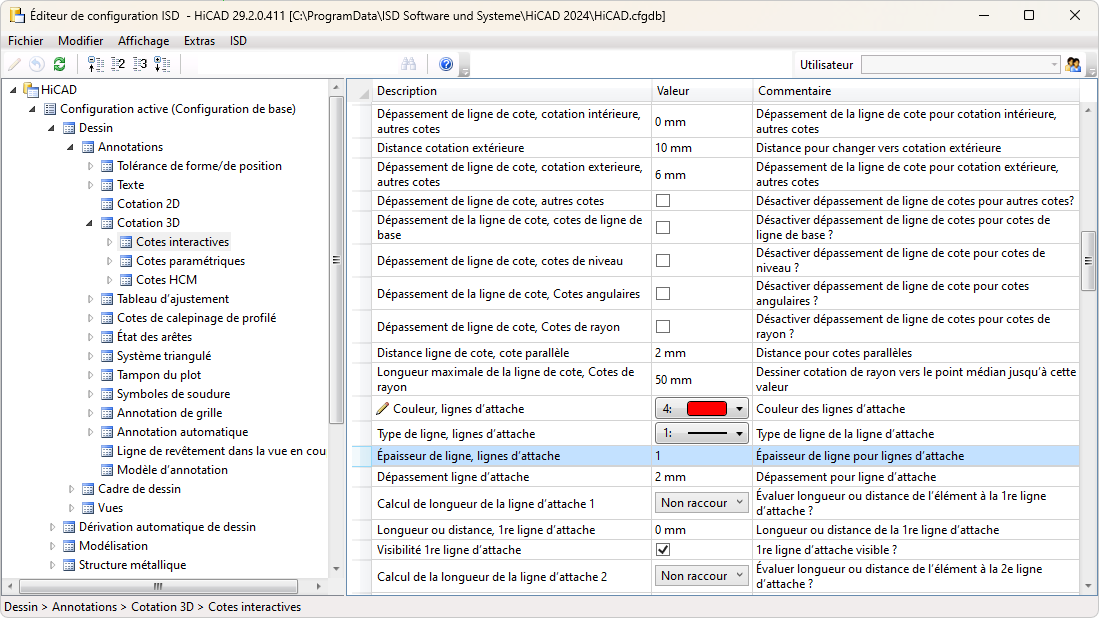

Pour représenter les lignes d'attache dans l'isométrie et le schéma de tuyauterie, les paramètres du Gestionnaire de Configuration sous Dessin > Annotations > Cotation 3D > Cotes interactives sont utilisés.
Génération de nouvelles isométries et de nouveaux schémas de tuyauterie
Ces paramètres ont une influence sur les paramètres par défaut des fenêtres de dialogue Isométrie de Tuyauteries+Process et Schéma de Tuyauteries+Process.
- Créer des liens de document
Si cette case est cochée, cela s'applique également à la case correspondante dans la fenêtre de dialogue Isométrie de Tuyauteries+Process et Schéma de Tuyauteries+Process. Par défaut, la case est décochée. - Laisser la dernière isométrie ouverte
Cocher cette case pour que la dernière isométrie d'une série reste ouverte après la génération d'isométries. - Fermer automatiquement les scènes d'isométries
Cette case permet de définir si la case Enregistrer et fermer automatiquement est cochée lors de l'exécution des fonctions Générer l'isométrie et Générer le schéma de tuyauterie. Par défaut, la case est décochée. - Chemin du répertoire pour les scènes d'isométries et de schémas de tuyauterie
Il est possible de prédéfinir ici le chemin pour l'enregistrement automatique des scènes d'isométries et de schémas de tuyauterie. Pour cela, il suffit de saisir le groupe de fichiers choisi (par ex. L :) dans le fichier Filegrup.dat. Par défaut, le champ est vide, c'est-à-dire que le groupe de fichiers C : est utilisé. - Toujours créer le schéma de tuyauterie dans une nouvelle scène
Cette case détermine si, lors de la génération de schémas de tuyauterie dans la fenêtre de dialogue Schéma de Tuyauteries+Process, la case Créer une nouvelle scène est cochée automatiquement. Par défaut, la case est cochée. - Proposer la sélection des éléments avant l'affichage du schéma de tuyauterie
Ce paramétrage détermine si, lors de l'exécution de la fonction de plan de tuyauterie, la sélection des chaînes d'éléments/composants doit d'abord avoir lieu ou si la fenêtre de dialogue Schéma de tuyauterie+Process doit être affichée immédiatement. En décochant la case, il est possible de désactiver l'interrogation après la sélection des chaînes d'éléments/composants. Dans ce cas, la fenêtre de dialogue Schéma de tuyauterie+Process s'affiche immédiatement lors de l'exécution de la fonction Générer un schéma de tuyauterie. Si une tuyauterie était active lors de l'appel de la fonction, elle est alors sélectionnée dans la fenêtre de dialogue. Tous les éléments de la tuyauterie sont alors utilisés pour le schéma de tuyauterie. Par défaut, la case est cochée.
Position dans le cadre de dessin
- Cadre de dessin

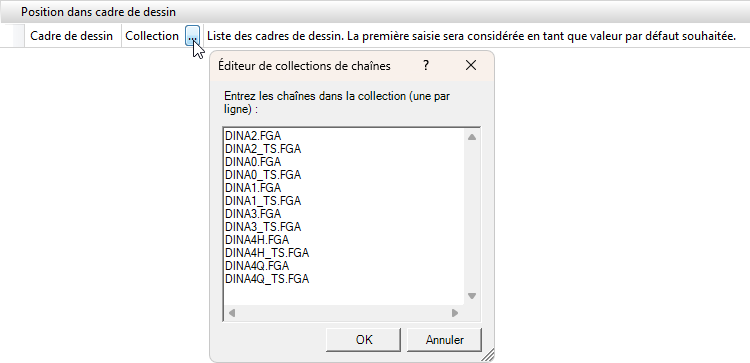

Cette option permet de définir quels cadres de dessin sont proposés à la sélection dans les paramètres d'isométrie et de plan de tuyauterie. La liste contient les noms de fichiers des éléments 2D pour les cadres de dessin. Ces éléments 2D sont attendus dans le répertoire standard pour les scènes. Le cadre de dessin qui se trouve en première position dans la liste est présélectionné dans la boîte de dialogue de l'isométrie et du plan de tuyauterie. Sinon, l'ordre n'a pas d'importance.
Lors de l'exécution des fonctions Générer automatiquement l'isométrie et Générer automatiquement le schéma de tuyauterie, ces paramètres sont vérifiés sous Cadre de dessin. Le cas échéant, ce n'est pas pour cette raison que la fenêtre de dialogue n'apparaît pas immédiatement, mais un message correspondant.
Informations complémentaires...
- Distance entre la flèche nord et l'annotation de la flèche nord
détermine la distance entre le texte et la pointe de la flèche. La valeur par défaut est 4. - Décimales de l'échelle des vues générées
La valeur par défaut est 0. - Échelle maximale de la vue
Définit l'échelle à ne pas dépasser lors de l'ajustement de scènes comportant peu d'éléments. - Échelle minimale de symbole
Si l'échelle de vue est inférieure à l'échelle minimale de symbole lors de l'ajustement de grandes scènes sur le cadre de dessin, les symboles sont tout de même représentés à l'échelle minimale de symbole. Cela évite que les symboles soient dessinés trop petits. - Facteur de mise à l'échelle pour trièdre
- Espace supplémentaire pour cadre d'affichage grillagé
Le cadre de la grille de visualisation est utilisé pour placer les bulles d'annotation de texte, La valeur par défaut est 0. - Générer des espaceurs pour les tuyauteries non contiguës
Il arrive que les tuyauteries ne soient pas contiguës. La tuyauterie se divise alors en deux ou plusieurs éléments. Dans ce cas, l'isométrie insère des espaceurs auxquelles est attaché un symbole d'avertissement sous forme de bulle de texte. Il est ainsi possible de voir immédiatement où des ruptures sont survenues dans la tuyauterie. Si vous ne le souhaitez pas, décochez la case. Si la case est décochée, le message d'avertissement Éléments pas exactement connectés sera émis si de petits interstices sont constatés entre les éléments de tuyau. Cette remarque est supprimée en cas d'utilisation d'espaceurs.
Raccourcissement des tubes dans l'isométrie
- Le raccourcissement des tuyaux adapte la taille des éléments
Lors de l'insertion d'éléments de tuyau dans la Planification d'implantation, les symboles sont mis à l'échelle de manière à ce qu'ils s'étendent d'un point de jonction à l'autre. Si cette case est cochée, l'isométrie restaure la taille initiale des symboles. Il s'agit du réglage par défaut. - Extension d’espace d’insertion... / Longueur d'insertion
Le raccourcissement du tuyau réserve de la place pour chaque symbole qui doit être dessiné sur un tuyau. Il y a essentiellement deux paramètres pour chaque symbole, une extension d’espace d’insertion et une longueur d'insertion. L'extension d’espace d’insertion est un facteur par lequel la représentation du tuyau est allongée si le symbole en question est présent. La longueur d'insertion indique la part de l'espace du tuyau qui doit être réservée au symbole. - Unité de base du raccourcissement de tuyau
Diverses options de réglage pour le raccourcissement de la tuyauterie se réfèrent à cette valeur de base. - Utiliser le raccourcissement de tuyau aux boucles de tuyauterie
Jusqu'à HiCAD 2014 SP1, les boucles dans la tuyauterie étaient toujours ignorées lors du raccourcissement des tuyaux. Ce comportement a été modifié dans HiCAD 2014 SP2, c'est-à-dire que les boucles sont prises en compte. Si vous souhaitez continuer à utiliser l'ancienne procédure, décochez la case. - Éviter intersections en raccourcissant les tuyaux
À partir de HiCAD 2015, les intersections d'éléments sont automatiquement détectées et résolues lors de la génération de scènes d'isométrie. Si vous ne le souhaitez pas, décochez la case. - L'empêchement des intersections tient compte de la cotation
Si cette case est cochée, le système tente de minimiser le nombre de coupures avec et sous les lignes de cote lors de la prévention des chevauchements. La case est cochée par défaut. - Distance minimale souhaitée pour empêcher l'intersection
Cette valeur détermine la distance à partir de laquelle les éléments auxiliaires du dessin d'isométrie ne sont plus considérés comme des coupures à potentiellement supprimer. Cette valeur est un multiple de l'unité de base du raccourcissement de tuyau. Plus cette valeur est élevée, plus les éléments du dessin d'isométrie sont éloignés les uns des autres après le raccourcissement de tuyau. - Ne pas supprimer l'intersection à partir de ce facteur d'échelle d'extrapolation relatif
Pour supprimer l'intersection, les éléments auxiliaires qui se croisent doivent être éloignés les uns des autres. Comme les angles ne peuvent pas être modifiés dans une isométrie, il faut trouver des segments de tuyauterie droits adaptés. Or, dans le dessin de l'isométrie, les angles peuvent être si défavorables qu'un segment droit doit être très fortement rallongé par rapport à la distance gagnée entre les éléments qui se coupent. Cela aboutit à des dessins isométriques peu esthétiques. Pour éviter cela, il est possible de définir ici la valeur maximale par laquelle un segment droit peut être allongé pour augmenter d'une unité la distance entre les éléments de dessin qui se croisent. La valeur prédéfinie de 2 correspond à peu près à un angle de 60° entre le segment droit et une ligne de jonction imaginaire entre les éléments qui se croisent.
Symbole d'inclinaison
Ces paramètres influencent l'affichage des symboles d'inclinaison :
-
Distance entre le symbole de l'inclinaison et le texte
-
Nombre de décimales pour la représentation des angles
- Nombre de décimales pour la représentation des pourcent
- Nombre de décimales pour la représentation des pourmille
Division de l'isométrie sur plusieurs scènes
Vous définissez ici quelle nomenclature est générée lors de la division d'une isométrie :
- nomenclature complète
-
une seule nomenclature.
Par défaut, les deux cases sont inactives.
