Configuration de tuyauterie

Tuyauteries+Process > Nouveau > Créer tuyaut.

Une configuration de tuyauterie (format de fichier .XML) comprend les paramètres suivants affichés dans la fenêtre de dialogue :

Une configuration peut être complète ou incomplète.

Une configuration est complète si elle peut être appliquée après avoir cliqué sur OK, sans nécessiter la sélection d'une classe de tuyau ou d'un diamètre nominal. Elle est incomplète si la case de la classe de tuyau a été cochée, mais qu'aucune classe de tuyau n'a été sélectionnée, ou si la case du diamètre nominal a été cochée, mais qu'aucun diamètre nominal n'a été sélectionné.

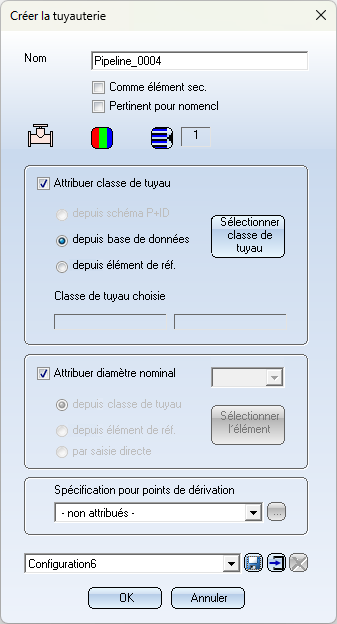

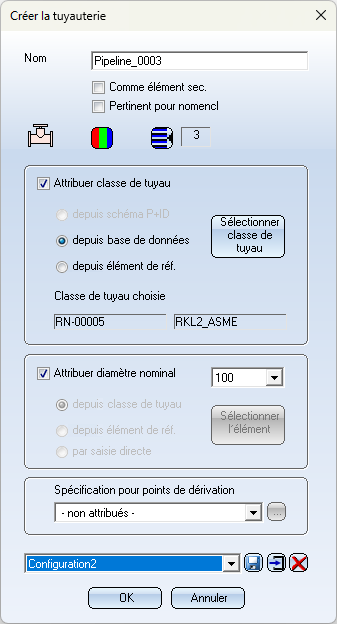

Configuration complète (à gauche) et incomplète (à droite)



Lorsque vous appelez la fonction Créer la tuyauterie, la configuration par défaut est toujours chargée.

Si une configuration par défaut n'existe pas encore, elle sera créée. Dès que vous modifiez l'un des paramètres affichés, le texte

-- Charger la configuration -- apparaîtra dans la liste de choix en bas, car les paramètres ne correspondent plus à la configuration affichée précédemment.

Enregistrer la configuration

Cette fonction permet d'enregistrer les paramètres actuels sous forme de configuration. Saisissez le nom de fichier souhaité et cliquez sur Enregistrer. La configuration est enregistrée dans le sous-répertoire PipelineConfig, dans le chemin d'accès spécifié à la position "6" dans le fichier FILEGRUP.DAT.

Sauvegarder en tant que configuration par défaut

Cette fonction permet d'enregistrer les paramètres actuels en tant que nouvelle configuration par défaut. Elle sera toujours enregistrée dans le dossier HiCAD local, dans le sous-répertoire \PlantParts\PipelineConfig.

Supprimer la configuration

Cette fonction permet de supprimer la configuration actuellement chargée. Avant la suppression proprement dite, HiCAD affichera une demande de confirmation.



À savoir :

Lorsque vous créez une nouvelle tuyauterie avec OK, la configuration actuellement affichée sera enregistrée comme la dernière configuration utilisée. Si aucune configuration n'a été affichée, mais uniquement le texte -- Sélectionner la configuration --, les paramètres actuels seront sauvegardés en tant que dernière configuration utilisée, lorsque vous cliquez sur OK. Le fichier qui a été enregistré comme dernière configuration utilisée sera toujours enregistré dans le dossier HiCAD local dans le sous-répertoire \PlantParts\PipelineConfig.



Important :

Les fonctions Modifier classe de tuyau et/ou diamètre nominal de tous les éléments et Attribuer classe de tuyau et diamètre nominal utilisent également la fenêtre de dialogue décrite ci-dessus. Lorsque ces fonctions sont appelées, le nom de la configuration n'est jamais affiché, car l'élément peut être construit à un autre endroit et un fichier de configuration portant ce nom peut ne pas exister à l'emplacement actuel ou, même si un tel fichier existe, il peut avoir un contenu différent. Par conséquent, -- Sélectionner la configuration -- sera toujours affiché initialement. Pour modifier les paramètres de la tuyauterie, utilisez les fonctions de chargement, d'enregistrement et de suppression des configurations.
