Échange d'éléments - Généralités
Cette fonction offre un large éventail d'options pour les lignes directrices existantes sur lesquelles des éléments ont déjà été placés :
Cette option supprime automatiquement le tuyau droit, l'insérer à la longueur appropriée.
Cette option supprime automatiquement le tuyau existant et remplit les interstices restants avec des segments de tuyau d'une longueur appropriée.
L'élément et le tuyau droit attaché sont supprimés et remplacés par un tuyau droit.
- Remplacer un tuyau par un autre type de représentation
- Déplacer un élément sur la même ligne directrice
À savoir :
- Les éléments ne peuvent être échangés que si le mode Ligne directrice est actif. Si ce n'est pas le cas, un message s'affiche :
Si vous cliquez sur Oui, le mode Travailler avec une ligne directrice sera activé dans les Paramètres de Tuyauteries+Process et la fonction sera poursuivie sans avoir à l'ouvrir de nouveau.
- La tuyauterie doit être active lorsque vous exécutez la fonction via Tuyauteries+Process > Outils d'élément. Vous devez ensuite sélectionner l'élément que vous souhaitez échanger ou modifier. Cette action n'est pas nécessaire si la fonction est exécutée à partir du menu contextuel des éléments (accessible par un clic droit sur l'élément). Dans ce cas, HiCAD active la tuyauterie concernée et sélectionne l'élément.
- Pour l'échange interactif d'éléments, le curseur est utilisé pour spécifier la position d'insertion de certaines catégories d'éléments sur les lignes directrices. Dans ce cas, le curseur ne peut être déplacé que le long de la ligne directrice, HiCAD affichant la coordonnée Z de la position du curseur dans la barre inférieure de la fenêtre (X et Y sont toujours à 0). La valeur Z n'accepte que les multiples d'une valeur de grille détectée automatiquement en fonction de la longueur de l'arête. La valeur Z exacte n'est affichée que pour les fonctions de capture (par exemple M). Appuyez sur le bouton gauche de la souris pour reprendre la position indiquée par la valeur Z.
- Les options Ignorer diamètre nominal, AutoBride et AutoRéducteur au bas de la fenêtre de dialogue correspondent à certains Paramètres de Tuyauteries+Process. L'activation ou la désactivation de ces options dans la fenêtre de dialogue n'a qu'un effet temporaire. Après l'exécution de la fonction, les Paramètres de Tuyauteries+Process d'origine s'appliquent à nouveau.
- Les réducteurs nécessaires seront automatiquement insérés dans les tuyauteries si les conditions suivantes sont remplies :
- L'option AutoReducteur est activée.
- Un diamètre nominal a été attribué à la tuyauterie active, ou un diamètre nominal a été défini pour la ligne directrice sur laquelle l'élément doit être placé.
- L'option Ignorer diamètre nominal est activée.
- Un élément individuel (pas de tuyau droit) dont le diamètre nominal diffère de celui de la tuyauterie (ou de la ligne directrice) est inséré de manière interactive.

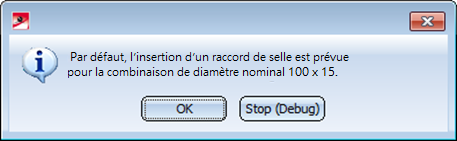

- Si la case Paramètres par défaut pour le placement de points de dérivation de l'onglet Placement des éléments sur les points de dérivation de la fenêtre des Paramètres de Tuyauteries+Process est cochée, HiCAD demandera d'abord les diamètres nominaux lorsque vous essaierez de placer une pièce en T, un raccord en forme de selle ou un tuyau droit sur un point de dérivation, si ces diamètres nominaux ne sont pas déjà donnés par la tuyauterie (ou la ligne directrice). Le logiciel vérifie alors quelle définition s'applique à la combinaison de diamètres nominaux actuelle. Si le type d'élément sélectionné pour l'insertion de l'élément ne correspond pas à la définition valide, un message correspondant sera affiché et la fonction sera annulée, par ex. :

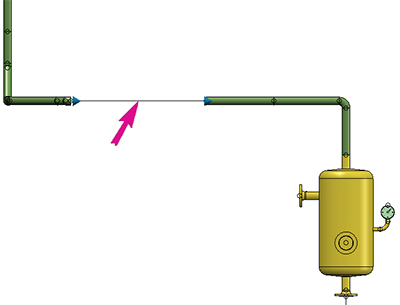

- Pendant l'échange d'élément, une flèche pointant sur l'élément actuellement modifié sera affichée. La taille de cette flèche peut être spécifiée dans le Gestionnaire de Configuration sous Tuyauteries+Process > Planification d'implantation. La valeur doit être comprise entre 10 et 300 pixels, la valeur par défaut étant 80.
