Cotations variables

Cotation et annotation 2D > Cote individuelle > Cote individuelle, variable

Dans le cas des cotations variables, le type de cotation est défini selon l’élément identifié. Vous pouvez également ajouter des cotations à des lignes, des angles et des cercles.

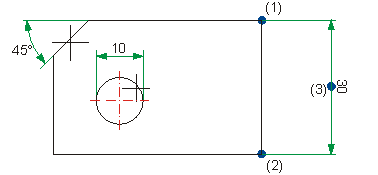

(1) Point initial de la cotation
(2) Point final de la cotation
(3) Emplacement du chiffre de cote

Fonctions		Description
	Cote linéaire	Le type de cotation créée dépend de l’élément identifié. Points > Cote linéaire Lignes > Cote d'angle Cercle ou arc de cercle > Cote de cercle ou d’arc de cercle
	Cotation en série	Permet de placer sur une même ligne plusieurs cotations qui se suivent sans se chevaucher en indiquant différents points ou angles. Le type de cotation créée dépend de l’élément identifié. Points > Cote en série pour segments Lignes > Cote en série pour angles
	Cote parallèle	Permet de créer des cotes parallèles en fonction du type d’élément sélectionné (Point ou Ligne). Points > Cote parallèle pour segments Lignes > Cote parallèle pour angles
	Cote de référence	Une cote de référence est un groupe de cotes en série partageant le même point de référence auquel les différents chiffres de cote se rapportent. Le type de cotation créée dépend de l’élément identifié Points > Cote de référence pour segments Lignes > Cote de référence pour angles
