Cotes de référence
Cotation et annotation 2D > Direct > Menu déroulant Cote de référence > Cote de référence, variable

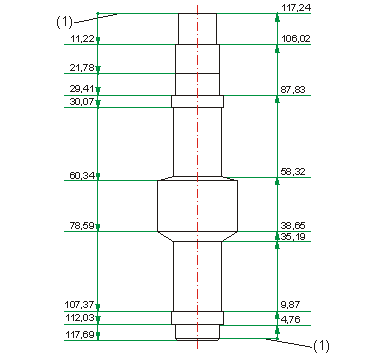

Une cote de référence est un groupe de cotes en série partageant le même point de référence auquel les différents chiffres de cote font référence.
- Identifiez le point de référence (point initial de la première cote), puis un deuxième point (point final de la première cote).
- Indiquez le troisième point afin de déterminer l’emplacement de la ligne de cote.
- Indiquez d’autres points afin de créer des cotations supplémentaires.
Les chiffres de cote sont automatiquement ajoutés au niveau de l’extrémité de chaque segment et à la perpendiculaire de la ligne de cote.
Dans le cas des cotations variables, il est également possible de créer une cote d’angle en identifiant un segment à la place du premier et du second point.
(1) Ligne de référence
