Cotes parallèles
Cotation et annotation 2D > Parallèle > Menu déroulant Cote parallèle > Cote parallèle, variable
Permet de créer des cotes parallèles regroupant plusieurs unités de cotation partageant un point initial commun.
Vous pouvez indiquer des points pour ajouter de nouvelles cotes parallèles et supprimer individuellement les cotations de votre choix. L’emplacement des autres lignes de cote sera automatiquement corrigé.
- Identifiez le point initial et le point final du premier niveau.
Dans le cas des cotes variables, il est également possible d’identifier un segment à la place du premier et du second point.
- Déterminez l’emplacement de la ligne de cote et du chiffre de cote
- Indiquez d’autres points afin de créer des cotations supplémentaires.

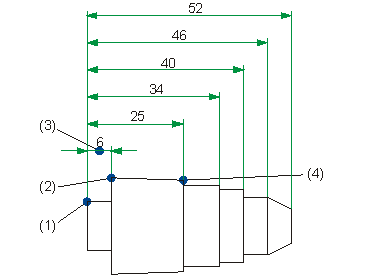

(1) Premier point
(2) Deuxième point
(3) Troisième point
(4) Point de définition de la cotation suivante
