Cotations en série
Cotation et annotation 2D > Direct > Menu déroulant Cotation en série > Cotation en série, variable
Ces fonctions permettent de créer des cotations en série. Les cotations de ce type d’ensemble sont tracées au même niveau que la première cotation et peuvent présenter différents écarts.
-
Identifiez le point initial et le point final d’un segment.
-
Identifiez le troisième point pour déterminer l’emplacement de la ligne de cote et du chiffre de cote.
Vous pouvez ensuite indiquer d’autres points afin de créer des cotations supplémentaires.
Dans le cas des cotes variables, il est également possible d’identifier un segment à la place du premier et du second point.
Si des cotations placées à la suite de l’autre possèdent des lignes d'attache communes, alors celles-ci ne seront tracées qu’une seule fois.
Si deux cotes extérieures d’une série de cotes sont placées l’une à la suite de l’autre, alors les flèches de début et de fin de chaque cote seront remplacées par des cercles.
Vous pouvez interrompre la série de cotes en faisant un clic droit. Vous pouvez indiquer un nouveau segment et un troisième point afin d’indiquer l’emplacement de la nouvelle série de cotes.

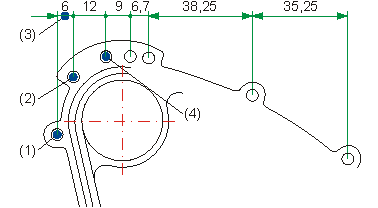

(1) Premier point
(2) Deuxième point
(3) Troisième point
(4) Point d’identification de la cotation suivante
