Bleche
HiCAD unterstützt den Einbau der verschiedensten Bleche und blechähnlichen Teile als Anbauteile in die Stahlbaukonstruktion.
Die entsprechenden Funktionen finden Sie in der Funktionsgruppe Bleche.
|
|
Einbau rechteckiger Stahlbaubleche, z. B. Stirnplatten für Profile. |
|
|
|
Steifen mit Ecke, gefast oder gerundet (innen oder außen), einseitig oder beidseitig, als Teilsteifen oder als Vollsteifen. |
|
|
|
Umwandeln eines 3D-Solids in ein Blechteil. |
|
|
|
Ableiten eines Bleches aus einer Skizze. |
|
|
|
Einbau eines rechteckigen Bleches aus dem HiCAD Katalog Halbzeuge > Bleche. Weitere Bleche finden Sie im Menü unter |
|
|
|
Glaseinbau aus Skizzen |
|
|
|
Einbau von Gitterroststufen |
, z. B. weitere Rechteckbleche, Knotenbleche, Trapezbleche u.a.m.
Hinweise:
- Ist im HiCAD Konfigurationsmanagement unter Systemeinstellungen > Beschriftungen > Bemaßung 3D > Parameter-Maße die Checkbox Stahlbauteil aus Skizze aktiv; dann werden aus Skizzen abgeleitete Profile und Stahlbaubleche mit ihren Parametermaßen eingebaut. Sie können dann die Profil/Blechgröße durch Änderung des entsprechenden Parametermaßes schnell und einfach ändern. Klicken Sie dazu mit der rechten Maustaste auf das entsprechende Parametermaß, und wählen Sie im Kontextmenü die Funktion Parametermaß ändern. Geben Sie den neuen Wert ein, und verlassen Sie das Eingabefenster mit OK. Das Profile/Blech wird sofort aktualisiert.
- Beim Einbau von Katalog-Normteilen und Halbzeugen (STB-Profile+Bleche) in HiCAD werden die entsprechenden Teileattributen teilweise mit Werten aus dem Katalogeintrag belegt. (z. B. BZ-Spalte wird auf "Sachnummer"-Teileattribut übernommen). Diese Zuordnung ist frei konfigurierbar. Dazu besteht in den Katalogtabellen die Möglichkeit, eine Tabellenspalte mit einem Teileattribut zu verknüpfen. Wird in HiCAD ein Teil aus dieser Tabelle eingebaut, dann wird dadurch der Wert der verknüpften Spalte auf das Teileattribut übernommen. Z.B. kann ein Anwender in einer Spalte die Artikelnummer und/oder Lieferant eintragen, wodurch der Wert beim Teileinbau auf ein Teileattribut übernommen und für die Teilebeschriftung oder Stückliste verwendet werden kann. In der Katalogtabelle (siehe Katalog-Editor) wird bei verknüpften Spalten in der Spaltenüberschrift ein Linksymbol angezeigt. In allen HiCAD-Standard-Tabellen für Normteile+Halbzeuge ist die Spalte "BZ" mit dem Teileattribut "$BB", die Spalte "CUSTOM1" mit dem Teileattribut "CUSTOM1" und die Spalte "CUSTOM2" mit dem Teileattribut "CUSTOM2" verknüpft.

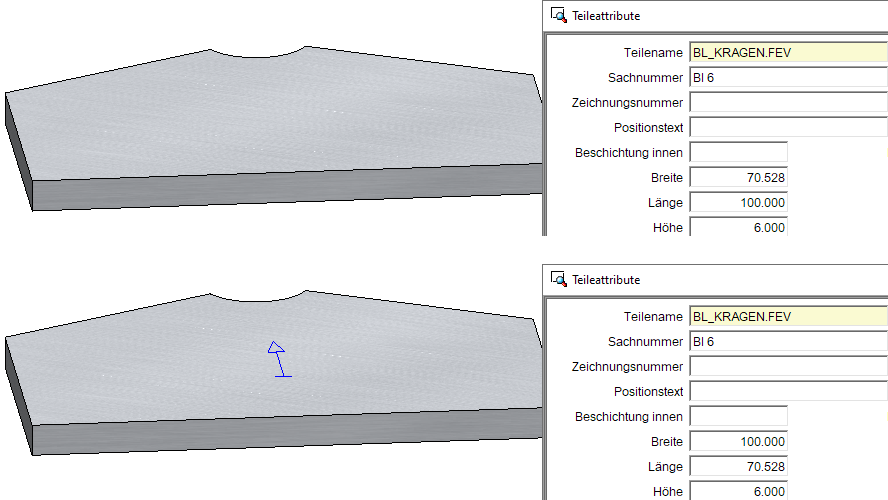

- Bei der Berechnung der Länge und Breite von Stahlbaublechen wird die Bearbeitungsrichtung berücksichtigt.
Beispiel:
-

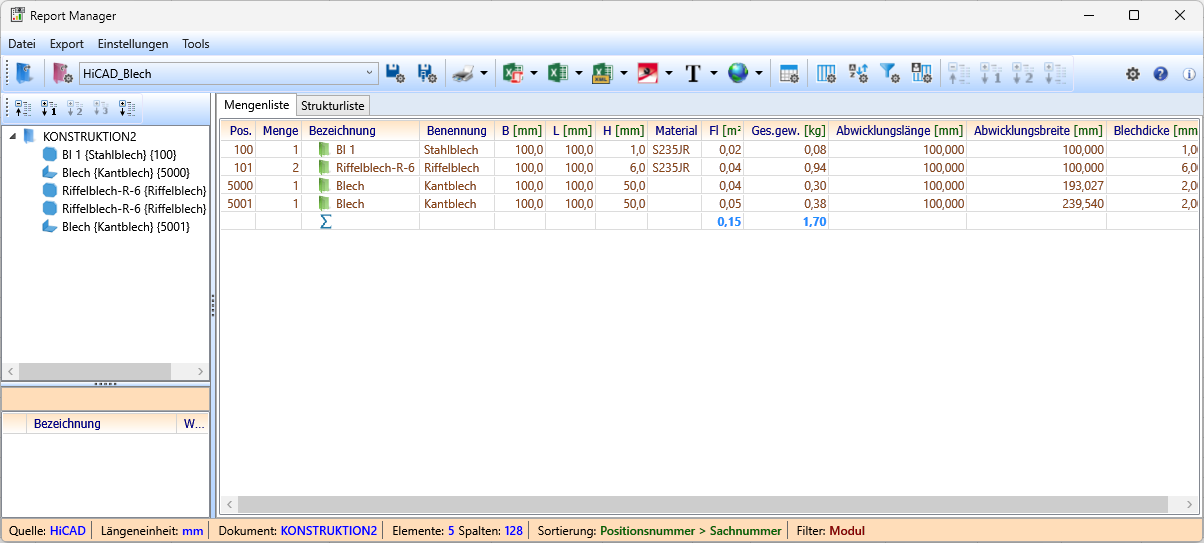

Bei Stahlblechen werden jetzt die Länge, Breite und Höhe zusätzlich den Attributen
- Länge der 2D-Abwicklung (§L2D),
- Breite der 2D-Abwicklung (§B2D) und
- Blechdicke (§T2D)
zugeordnet. Auf diese Weise lassen sich beispielsweise einheitliche Stücklisten für Kant- und Stahlbleche erzeugen.
Im Unterschied zu Kantblechen werden die Werte automatisch berechnet, d. h. die Einstellungen für Kantbleche im Konfigurationsmanagement unter Modellierung > Teileeigenschaften gelten nicht für Stahlbleche.
Bei Konstruktionen, die vor HiCAD 2023 SP2 (V. 2802) gespeichert wurden, muss eine Feature-Neuberechnung durchgeführt werden, damit die Werte berechnet werden.
Bitte beachten Sie auch die Hinweise zur automatischen Abmessungsberechnung.
