Gitterrost DIN24537 aus Skizze

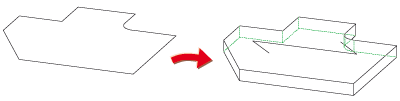

Mit dieser Funktion leiten Sie Gitterroste nach DIN 24537 aus einer in der Konstruktion vorhandenen Skizze ab.
- Wählen Sie die gewünschte Ausführung:
- P Pressrost (Querstäbe aus Flachstahl)
- SP Schweißpressrost (Querstäbe aus verdrilltem Vierkantstahl)
- Identifizieren Sie anschließend die Skizze.
- Legen Sie die Tragstabrichtung durch Identifizierung einer geraden Kante oder durch die Bestimmung zweier Punkte fest. Hieraus wird der Drehwinkel zur x-Achse der Erzeugungsskizze ermittelt.
- HiCAD blendet eine grafische Vorschau ein. Bestimmen Sie einen Passpunkt auf dem Gitterrost und die Lage dieses Punktes in der Konstruktion.
- Sie können dann weitere Stufen des gewählten Typs einbauen oder die Funktion mit der mittleren Maustaste (ESC) beenden.
Bei der Abmessungsberechnung wird die Tragstabrichtung von Gitterrosten dem Attribut Länge ($03) zugeordnet. Die Tragstabrichtung wird bei der Abmessungsberechnung ignoriert, wenn für das Gitterrost die Richtung manuell gesetzt ist. Dies betrifft folgende Fälle
- Die Abmessungsrichtung ist gesetzt.
- Die Teileausrichtung ist gesetzt
- Die Bearbeitungsrichtung ist gesetzt.
Hinweise:
- Um das Gitterrost als Nebenteil einzubauen, wählen Sie die entsprechende Funktion unter
. - Wird das Gitterrost als Nebenteil eingebaut, dann wird als Bezugsteil das aktive Teil verwendet. Ist dieses ein Baugruppenteil, wird das Gitterrost direkt als Nebenteil dieses Baugruppenteiles erzeugt. Wenn das aktive Teil das Hauptteil einer Baugruppe ist, entsteht das neue Gitterrost als Nebenteil des zum Hauptteil gehörenden Baugruppenteiles. Bei einem stücklistenrelevanten aktiven Teil, das kein Baugruppenteil und kein Hauptteil einer Baugruppe ist, wird eine neue Baugruppe gebildet, von der dann das aktive Teil zum Hauptteil und das Gitterrost zum Nebenteil dieser neuen Baugruppe wird.
- Nachträglich lässt sich die Tragstabrichtung entweder im Featureprotokoll durch Eingabe eines anderen Drehwinkels ändern oder mit der Funktion Gitterroste - Tragstabrichtung ändern.
- Alternativ können Sie zur Erzeugung des Gitterrostes auch die Funktion Gitterrost aus Skizze (3D-STB) im Kontextmenü der Skizze verwenden. Dabei ist Folgendes zu beachten: Gehört die Skizze zu einer Baugruppe, dann wird auch das Gitterrost dieser Baugruppe zugeordnet.

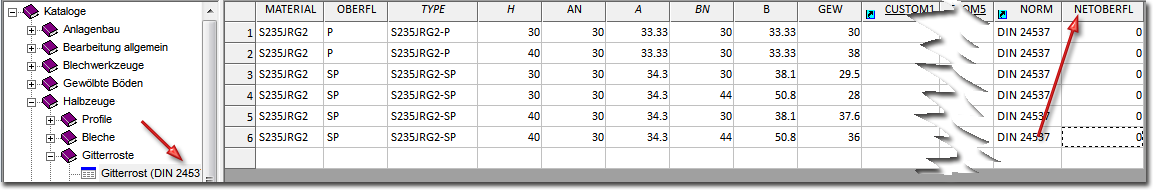

- Für Gitterroste nach DIN 24537 lässt sich die Oberfläche pro Quadratmeter Verlegefläche festlegen. Dazu steht in der entsprechenden Tabelle des Katalogeditors die Spalte NETOBERFL zur Verfügung. I
ISD-seitig ist hier der Wert 0 voreingestellt. Zur Berechnung von Nettogewicht und Nettooberfläche tragen Sie hier den gewünschten Wert ein und speichern die Tabelle.
Beim Einbau von Gitterrosten wird dann der in der Tabelle angegebene Wert bei der Berechnung der Nettooberfläche berücksichtigt. Darüber hinaus werden bei Berechnung der Oberfläche und des Gewichtes auch Ausnehmungen und Fasen berücksichtigt.

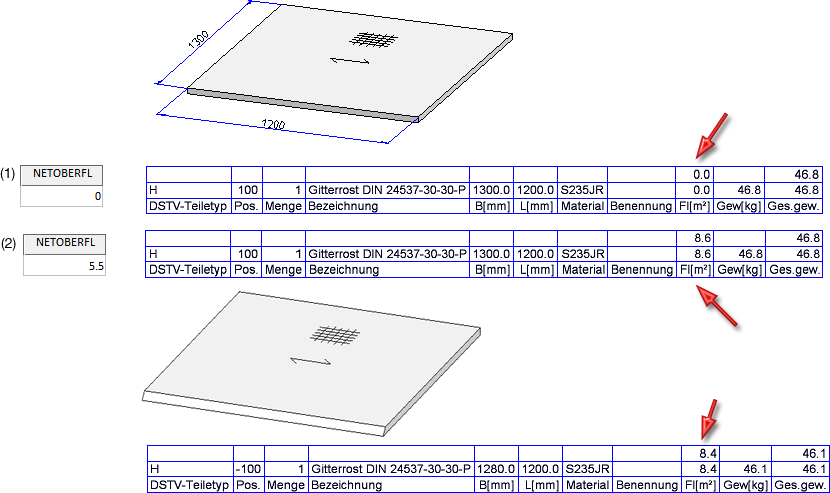

(1) Gitterrosteinbau mit Wert 0, (2) Gitterrosteinbau mit Wert 5.5, (3) Gitterrost mit Fase
