Informations générales

Fonctions bâtiment > Calepinage d'élément

Le calepinage d'élément industriel vous permet d'apposer efficacement des éléments identiques d'un catalogue HiCAD à des zones telles que les façades, les parois, les sols, etc. Il peut s'agir ici de cassettes de tôle, de panneaux de verre, de caillebotis ou de tout autre éléments du catalogue, tels que des ouvertures de porte et de fenêtre. Vous disposez ainsi de tous les outils nécessaires à une planification innovante de l'ensemble des façades du bâtiment, et notamment des façades ventilées.

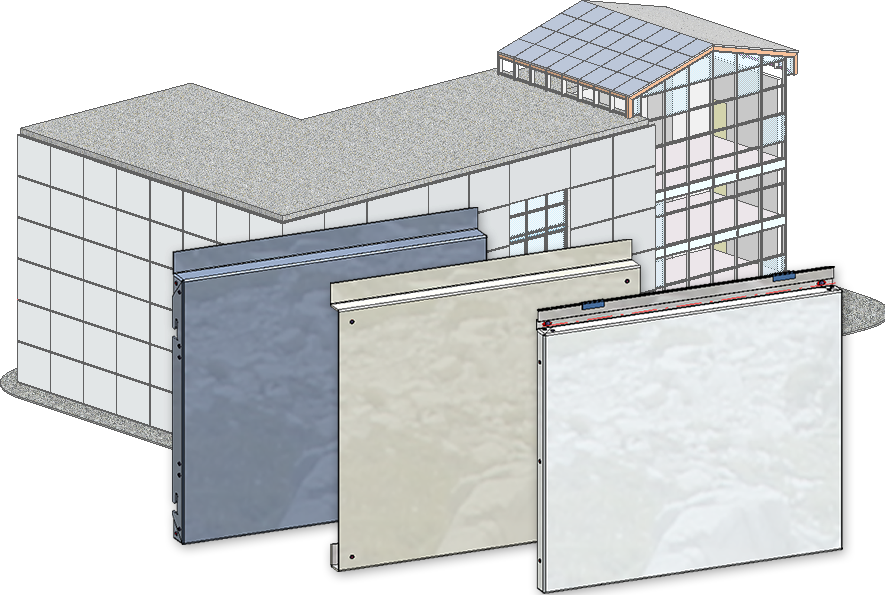

À titre d'exemple, la totalité des façades peut être rapidement équipée de cassettes, comme par exemple avec des cassettes ALUCOBOND®

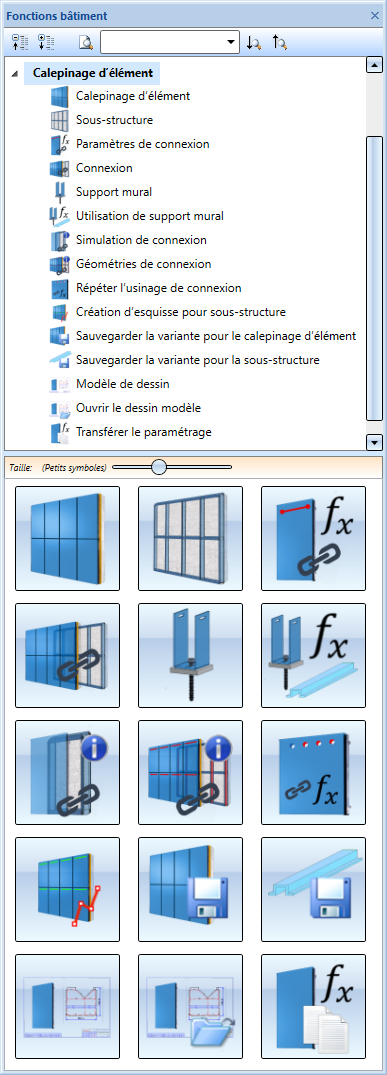

Les fonctions du calepinage d'élément industriel se trouvent dans la fenêtre d'ancrage Fonctions bâtiment. Si cette fenêtre d'ancrage n'est pas visible sur l'écran HiCAD, vous pouvez alors l'activer au moyen de la fonction

Paramètres > Fenêtres d'ancrage > Fonctions bâtiment à partir de la barre multifonctions de HiCAD.

Fonctions du calepinage d'élément :

Calepinage d'élément

À l'aide de la fonction Calepinage d'élément, vous pouvez apposer des cassettes et des éléments possédant une surface de base plane sur une esquisse.

Sous-structure

Les éléments de calepinage qui peuvent être posés au moyen de la fonction Calepinage d'élément doivent souvent être suspendus ou fixés à une sous-structure de différents profilés. À l'aide de la fonction Sous-structure, vous pouvez placer des profilés sur les lignes d'une esquisse, comme dans le calepinage d'élément.

Paramètres de connexion

Cette fonction vous permet de préparer la connexion entre vos propres éléments et des calepinages de cassettes + panneaux et des sous-structures avec la fonction Connexion.

Connexion

En reliant une sous-structure à un calepinage d'élément, il est possible de visualiser automatiquement dans HiCAD le montage du calepinage d'élément au niveau de la sous-structure.

C'est alors possible de créer pour cela, par exemple des perçages ainsi que les fixations adéquates dans le calepinage d'élément et la sous-structure.

Support mural

À l'aide de cette fonction, il est possible de créer automatiquement un support mural sur une sous-structure .

Utilisation de support mural

Pour pouvoir placer un support mural adapté sur les profilés d'une sous-structure, il est nécessaire d'indiquer à ces derniers des informations bien spécifiques. Cela peut être facilement défini au moyen de la fonction Utilisation de support mural.

Simulation de connexion

Lorsque vous préparez vos propres éléments à une connexion en utilisant la fonction Connexion, il peut être utile de tester les variables obtenues à l'issue de celle-ci.

Géométries de connexion

Cette fonction montre les arêtes de connexion d'un ou plusieurs éléments et calepinages.

Paramétrer et répéter l'usinage de connexion

À l'aide de cette fonction, les usinages peuvent être répétés et être paramétrés pour l'utilisation de paramètres de connexion.

Création d'esquisse pour sous-structure

Il peut être utile pour quelques calepinages de cassettes + panneaux d'appliquer à une sous-structure la structure déjà prête d'un calepinage d'élément. Cette fonction crée ici à partir d'un calepinage déjà prêt une esquisse qui servira à créer une base pour une sous-structure.

Sauvegarder la variante pour le calepinage d'élément

À l'aide de cette fonction, vous sauvegardez des éléments de calepinage spécifiques client comme variante. Il faut au préalable avoir construit et paramétré l'élément de calepinage en question et avoir spécifié un système de coordonnées d'insertion pour la variante.

Sauvegarder la variante pour la sous-structure

À l'aide de cette fonction, vous pouvez sauvegarder des sous-structures spécifiques client comme variante. Il faut au préalable avoir créé et paramétré la géométrie de la sous-structure et avoir spécifié un système de coordonnées d'insertion pour la variante.

Modèle de dessin

La fonction Modèle de dessin vous permet de créer automatiquement dans un calepinage d'élément des dessins individuels pour une sélection d'éléments ou directement pour tous les éléments à la fois. Il est ensuite possible de créer différents dessins en fonction de la configuration des variantes individuelles.

Ouvrir le dessin modèle

À l'aide de cette fonction, vous pouvez ouvrir les dessins modèles appartenant à l'élément sélectionné actuellement.

Transférer le paramétrage

À l'aide de cette fonction, il est possible de transférer les paramètres d'une cassette de calepinage d'élément à d'autres cassettes.
