Modèle de dessin

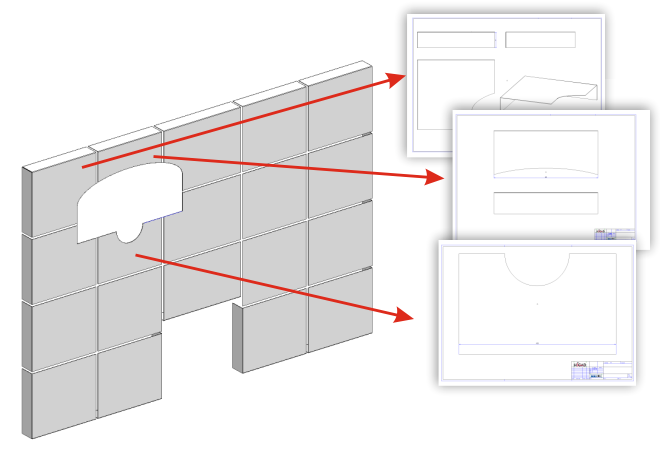

La fonction Modèle de dessin vous offre la possibilité de créer automatiquement des dessins individuels selon une sélection d'éléments ou directement de tous les éléments utilisés dans un calepinage d'élément. Il est dans ce cadre possible de créer différents dessins en fonction de la configuration des variantes individuelles.

Cela peut notamment être utile lorsque vous avez entrepris des modifications sur des éléments du calepinage d'élément, comme par exemple procédé à d'autres perçages ou à des découpages. Il est alors nécessaire de produire des dessins individuels pour ces éléments afin de permettre la production des pièces. Dans le cas d'un calepinage d'élément complexe et volumineux, de nombreux éléments peuvent être concernés, ce qui demande un long travail pour la création et la correction des dessins individuels.

Pour utiliser cette fonction, il est nécessaire auparavant d'avoir créé et configuré des modèles. Vous retrouvez ici une description des étapes nécessaires dans la rubrique Préalable. Vous disposez par ailleurs également d'un exemple.

Fenêtre de dialogue Modèle de dessin

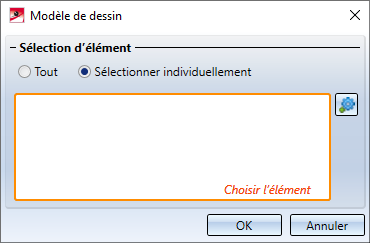

Après le lancement de la fonction Modèle de dessin depuis la fenêtre d'ancrage Fonctions bâtiment dans la section Calepinage d'élément, la fenêtre de dialogue suivante apparaît :

Vous pouvez choisir ici avec Sélectionner d'élément si les dessins devront contenir tous les éléments du calepinage d'élément (Tout) ou seulement certains éléments (Sélection individuellement). Si vous portez ici votre choix sur Sélection individuellement, cliquez alors avec le bouton gauche de la souris sur les éléments de la scène pour les sélectionner ou les désélectionner.

Après avoir cliqué sur OK, les dessins seront créés pour les éléments sélectionnés. Ceux-ci sont produits comme scènes indépendantes et sont stockés dans le même répertoire que la scène d'origine. Comme nom de fichier, le préfixe TD_ est suivi d'une suite de chiffres aléatoire. Exemple : TD_659109969.SZA

Les scènes ainsi créées sont alors fermées directement après leur création, ce qui a pour conséquence que HiCAD reprend la même apparence d'avant l'exécution de la fonction. Vous pouvez alors ouvrir au besoin les nouveaux fichiers au moyen des fonctions habituelles (Scène > Ouvrir) ou à l'aide de la fonction Ouvrir le dessin modèle. Vous pouvez alors utiliser ces dessins à votre guise, les imprimer simplement ou encore les modifier à l'aide des outils et fonctions de HiCAD.

Ouvrir le modèle de dessin

Après avoir créé vos dessins au moyen de cette fonction, vous pouvez recourir à la fonction Ouvrir le modèle de dessin pour afficher dans HiCAD les dessins appartenant à l'élément sélectionné.

Sélectionnez donc tout d'abord l'élément de votre choix sur la scène et lancez la fonction à partir de la fenêtre d'ancrage Fonctions bâtiment.
