Modifier la structure d'élément

Fonctions d'élément 3D > Ensemble/Structure d'él.

Vous recourez aux fonctions de l'encart Structure d'élément lorsque vous souhaitez modifier la structure des éléments secondaires et principaux. Vous disposez pour cela des fonctions suivantes :

Subordonner l'élément à l'élément actif
Convertir l'élément actif en un élément principal
Décomposer les niveaux d'éléments secondaires de l'élément actif
Supprimer l'élément actif, sans éléments secondaires subordonnés
Supprimer tous les éléments secondaires subordonnés

Subordonner l'élément à l'élément actif

Fonctions d'élément 3D > Ensemble/Structure d'él. > Déplacer les éléments, Subordonner à l'élément actif

Cette fonction attribue à l'élément actif n'importe quel élément de la scène comme élément secondaire. Identifiez l'élément que vous voulez attribuer comme élément secondaire de l'élément actif.


avant : Ensemble 1 actif	Élément 4 sélectionne comme élément à subordonner	Ensemble 1 après exécution de la fonction

Convertir l'élément actif en un élément principal

Fonctions d'élément 3D > Ensemble/Structure d'él. > Déplacer les éléments, Convertir en un élément principal

Cette fonction convertit l'élément actif en un élément principal. L'élément sera alors supprimé de l'élément qui lui était précédemment supérieur. SI l'élément appartient à un ensemble principal, il sera alors rangé au même niveau que l'ensemble principal.


Ensemble 1 actif	Après exécution de la fonction, l'Ensemble 1 devient un élément principal, qui se trouve au même niveau que l'ensemble principal

Décomposer les niveaux d'éléments secondaires de l'élément actif

Fonctions d'élément 3D > Ensemble/Structure d'él. > Supprimer, Décomposer les niveaux d'él. sec.

Simplifier > Décomposer les niveaux d'él. sec.

La structure d'élément de l'élément / de l'ensemble sélectionné sera supprimée.

Si tous les éléments de l'ensemble sont du même type, par ex. des solides, tous les éléments sont alors réunis par une opération booléenne. Le nom de l'élément est le nom de l'élément sélectionné.


Ensemble 1 actif ne contenant que des solides	Après exécution de la fonction, l'Ensemble 1 devient un solide, tous les éléments de l'ensemble sont réunis par opération booléenne

Si l'élément / l'ensemble contient au contraire des éléments secondaires de types différents, par ex. des solides, des éléments à surfaces libres, des éléments à arêtes libres, etc., tous les éléments secondaires du même type sont alors réunis en un élément secondaire par opération booléenne. Le nom de cet élément secondaire est le nom de l'élément sélectionné suivi d'un numéro attribué automatiquement.


Ensemble 2 actif contenant des éléments de types différents	Après exécution de la fonction, l'Ensemble 2 est un élément vide et contient les éléments secondaires de même type réunis par opération booléenne

Cette fonction se trouve également dans l'onglet Simplifier. Si vous lancez cette fonction à partir de cet onglet, la sélection multiple d'élément/ensembles est alors également autorisée.

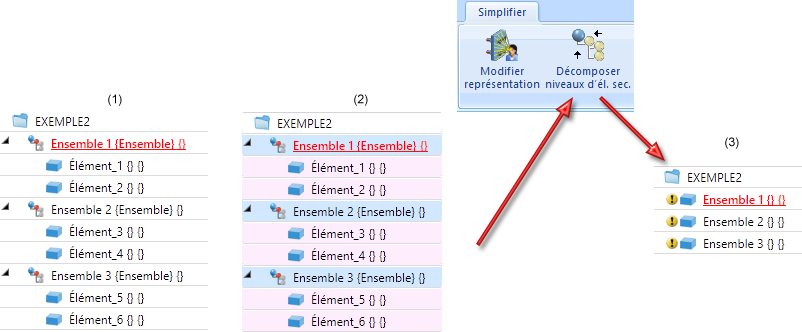

(1) Structure d'origine, (2) Sélection multiple, (3) Structure après décomposition des niveaux des éléments secondaires

Nota bene :

Un cas spécial est représenté par les ensembles ou les éléments qui ne contiennent qu'un élément subordonné avec une géométrie "réelle", c'est-à-dire des surfaces, des courbes ou des points isolés. Si vous utilisez dans ce cas la fonction Décomposer les niveaux d'él. sec., l'élément subordonné remplace alors l'ensemble ou l'élément à décomposer. Les données suivantes sont alors appliquées à l'ensemble ou à l'élément à décomposer :
Id. de corps non ambigu,
Propriété de référencement,
Propriétés HELiOS (cf. les paramètres dans le Gestionnaire de Configuration sous Paramètres système > Référencement > Synchronisation des attributs.
Système de coordonnées d'insertion ainsi que
Attribut de Feature du corps.

Un autre cas spécial survient avec les esquisses planaires : ici seules les esquisses qui sont au même niveau seront réunies. Dans ce cas, plus d'un élément secondaire peut être alors créé.

Supprimer l'élément actif, sans éléments secondaires subordonnés

Fonctions d'élément 3D > Ensemble/Structure d'él. > Supprimer, Élément actif, sans éléments secondaires

L'élément actif est ici supprimé. Ses éléments secondaires sont cependant conservés et sont rangés dans la structure un rang au-dessus.


avant : Ensemble 1 actif	après : Ensemble 1 supprimé, les éléments secondaires de l'ensemble se retrouvent un niveau au-dessus

Supprimer tous les éléments secondaires subordonnés

Fonctions d'élément 3D > Ensemble/Structure d'él. > Supprimer, Tous les éléments secondaires

Tous les éléments secondaires de l'élément actif sont supprimés.


avant	après
