Simplification des modélisations 3D
Sont regroupées dans cet onglet les fonctions qui permettent de simplifier des modélisations CAO complexes en vue de leur transmission à des tiers. Cela peut être notamment utile pour les grandes feuilles dont le traitement est trop lent ou pour leur transmission à des partenaires ou à des clients qui n'auront accès qu'aux informations requises.
Prenons l'exemple précis de la fonction Envelopper les éléments. Cette fonction vous permet de protéger de précieux dessins et de générer rapidement des modélisations simples. Par un simple clic, il est possible de créer des représentations simplifiées sans structures internes. Ces "enveloppes" sont des solides qui peuvent être traités ultérieurement dans le système cible. En même temps, l'utilisation d'enveloppes réduit considérablement la quantité de données.

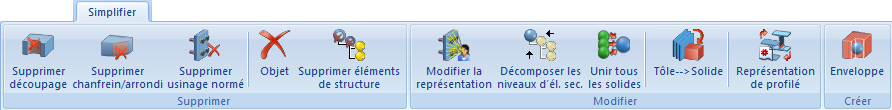

Vous disposez ici des fonctions suivantes :
|
|
|
|
|
Cette fonction permet de supprimer les arrondis (ou les congés) et les chanfreins. Identifiez 2 arêtes de l'arrondi ou du chanfrein que vous voulez supprimer. Les cotations de rayon et de segment de l'arrondi ou du chanfrein supprimé seront également supprimées. |
|
|
Supprimer pièces standardisées + usinages normés Cette fonction permet de supprimer les boulonnages. Identifiez une arête du boulonnage que vous voulez supprimer. |
|
|
Cette fonction permet de supprimer des objets de la scène, tels que des éléments, des cotes, des vues ou des plans d'usinage simplement en les sélectionnant avec le curseur. |
|
|
Supprimer éléments de structure (3D) Cette fonction permet de supprimer tous les "éléments supérieurs" de la structure d'élément. Cela signifie que tous les éléments qui ne sont là que pour la structuration seront supprimés et que les éléments restants seront déplacés au niveau le plus élevé de la structure d'élément. |
|
|
Modifier la représentation du boulonnage (3D) La représentation des pièces standardisées, des usinages normés et des boulonnages existants peut être ici modifiés après leur création, par exemple
|
|
|
Décomposer les niveaux d'éléments secondaires La structure des éléments de l'élément sélectionné sera décomposée. |
|
Unir tous les éléments solides de la liste de sélection en un élément Cette fonction permet de réunir tous les éléments de type "Solide" appartenant à une liste d'éléments (par la sélection multiple) en un nouveau solide. |
|
|
Tôle --> Solide (Tôle 3D) Toutes les tôles Tous les éléments de tôle de la scène seront convertis en solides. |
|
|
Modifier la représentation du profilé (Acier 3D) Modifie la représentation de tous les profilés de la construction en acier d'exacte à simplifiée et inversement. |
|
|
Cette fonction permet de protéger de précieux dessins et de générer rapidement des modèles simples. Par un simple clic, il est possible de créer des représentations simplifiées sans structures internes. Ces "enveloppes" sont des solides qui peuvent être traités ultérieurement dans le système cible. En même temps, l'utilisation d'enveloppes réduit considérablement la quantité de données. |
