Coque d'élément
Cette fonction permet de créer une coque pour l'élément actif. En cliquant sur le symbole
, vous accédez au sous-menu Coque. Vous y trouvez la fonction Envelopper les éléments
.
Pour créer une coque d'élément, veuillez procéder comme suit :
- Saisissez l'épaisseur de la cloison.
- Sélectionnez si la coque doit être créée à l'intérieur ou à l'extérieur. Cochez pour cela sous Direction la case correspondante.
- Identifiez ensuite l'une après l'autre sur la scène les surfaces à faire disparaître. Toutes les surfaces seront entrées dans la liste de choix Supprimer surfaces.
Si vous souhaitez supprimer une des surfaces sélectionnées, effectuez un clic droit sur l'entrée dans la liste de choix et sélectionnez Supprimer. - Cliquez sur Prévisualisation pour avoir un aperçu de la coque ainsi obtenue. Si vous souhaitez appliquer la coque à votre dessin, cliquez alors sur Créer.

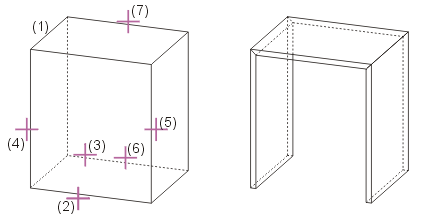

À gauche : (1) Parallélépipède actif, (2) à (7) Arêtes des surfaces à supprimer ; À droite : Coque créée
