Répéter un élément

Standard 3D > Répéter

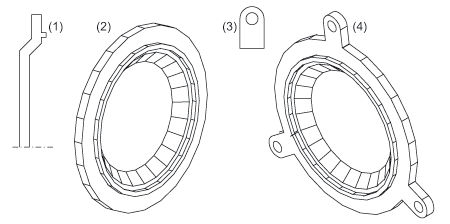

Les éléments dont vous avez besoin souvent sur la scène peuvent être répétés (copiés) au moyen de cette fonction. Ces copies issues de l'original par déplacement, rotation, transposition ou transformation de similarité sont appelées Répétitions dans HiCAD.

Les types de transformations suivantes sont disponibles :

Déplacer et transposer

Pivoter

Retourner

Répéter un élément (Répétition paramétrique)

Les fonctions situées sous Déplacer et Transposer, Pivoter et Retourner ont un mode de fonctionnement similaire aux fonctions correspondantes de transformation.

Veuillez procéder comme suit :

1. Sélectionnez le type de transformation.
2. Procédez dans la fenêtre de dialogue aux saisies nécessaires.

		Nombre	Nombre d'exemplaires à reproduire, original inclus, indiquez par exemple 4 pour obtenir 3 copies.
		Réunir	L'original et ses répétitions seront réunis par une opération booléenne en un élément. Le nom de l'élément sera le nom de l'original.
		Sans élément supérieur	Les répétitions seront créées au même niveau et avec le nom de l'original. Cela signifie que si l'original est un élément principal, les répétitions seront alors également des éléments principaux. Si l'original est un élément secondaire, les répétitions seront alors également des éléments secondaires, et toujours sur le même niveau que l'original. Dans les deux cas, vous pouvez identifier et modifier séparément l'original et ses copies. Veuillez à ce sujet prendre note des informations concernant le référencement des éléments.
		Créer un élément supérieur	L'original et ses répétitions seront regroupés comme éléments secondaires dans un élément vide sous le nom de GROUPE. Les répétitions prennent le nom de l'original.
		Créer un ensemble	L'original et ses répétitions seront regroupés comme éléments secondaires dans un ensemble sous le nom de GROUPE. Les répétitions prennent le nom de l'original.

3. Cliquez sur Continuer.
4. Procédez ensuite de la même façon que dans les fenêtres de dialogue correspondantes de la transformation.

À savoir :

• Lorsque vous copiez des éléments 3D avec des perçages pour boulonnage, les copies conservent alors les perçages. Il n'est cependant pas possible de modifier les perçages dans les copies, vous ne pouvez que les supprimer. Cela concerne les fonctions Répéter un élément et Copier dans le presse-papier HiCAD de l'ICN.
•  Si des éléments 3D avec des perçages pour boulonnage sont répétés à l'intérieur d'une scène, et que les vis ne sont pas des éléments secondaires de l'élément, les perçages pour boulonnage seront alors supprimés. Si tous les éléments sont copiés via le presse-papier HiCAD ou repris dans une autre scène via Enregistrer l'élément/Charger l'élément, le message Reprendre les perçages de boulonnage, quand des él. de boulonnage manquent ? apparaît. Les perçages de boulonnage ne pourront ensuite qu'être supprimés. Toutes autres modifications sont impossibles.
• Les ensembles principaux qui sont référencés ne peuvent pas être répétés. Dans ce cas, le message d'erreur L'ensemble principal référencé ne peut pas être répété ! apparaît. Si vous répétez un ensemble principal non référencé, les copies seront créées comme ensembles normaux sous l'ensemble principal. Le paramétrage "avec/sans élément supérieur" ne fera aucune différence dans ce cas.
• Lorsque vous répétez une esquisse planaire, les copies reprennent alors l'objectif de l'original.
